SMA Solar Technology AG Montage
Installationsanleitung WirelessSet485-IDE091511 15

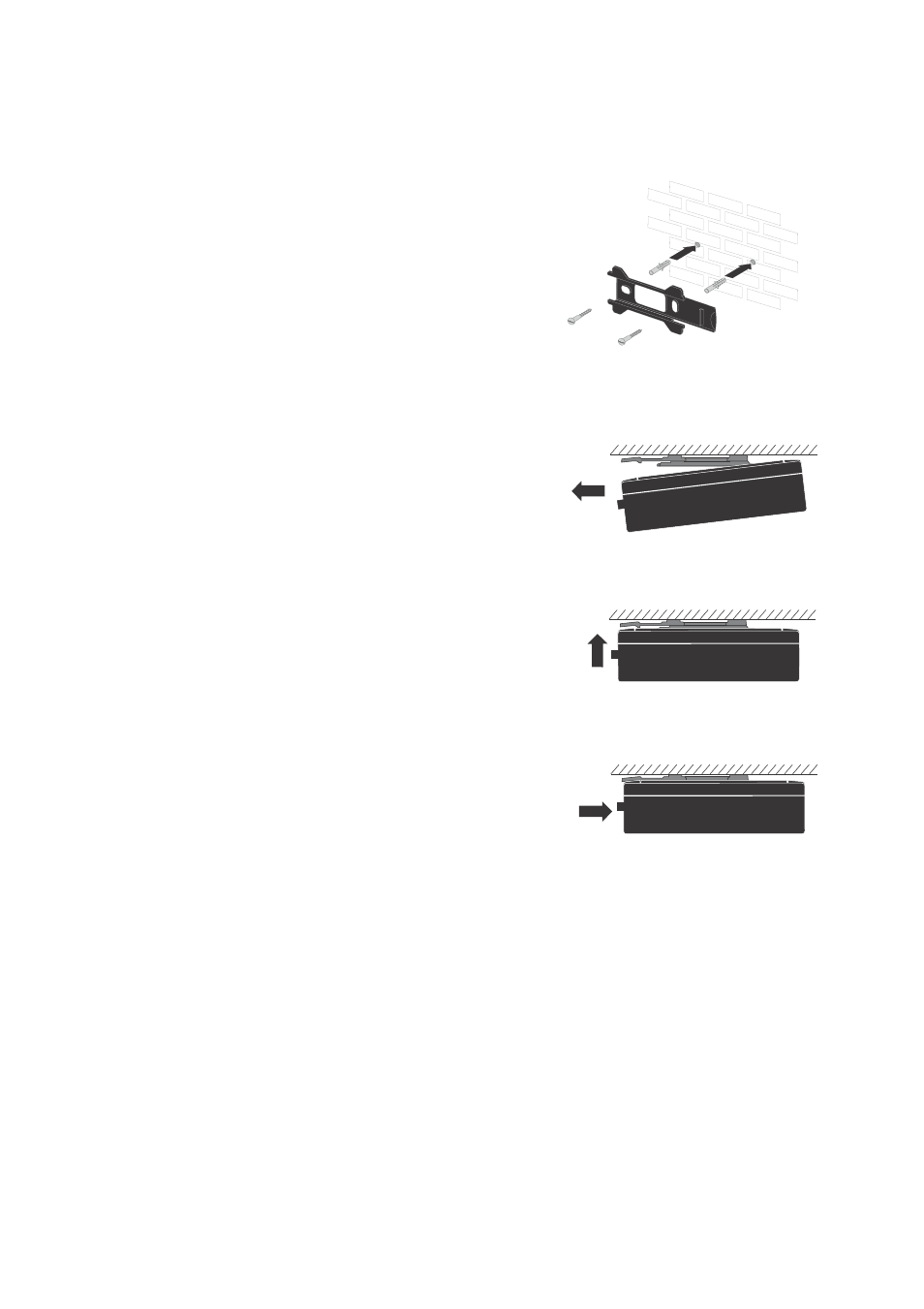

4.2.3 RS485-Power Injector montieren
1. Wandhalterung des RS485-Power Injectors an die
Wand halten und zwei Bohrlöcher kennzeichnen.
2. Löcher (Durchmesser: 6 mm) an gekennzeichneten
Stellen bohren und mitgelieferte Dübel einsetzen.
3. Wandhalterung mit 2 Schrauben an die Wand
schrauben.
4. RS485-Power Injector von rechts auf die
Wandhalterung schieben.
5. RS485-Power Injector an die Wand andrücken.
6. RS485-Power Injector nach rechts schieben, bis der
Hebel hörbar einrastet.
Der RS485-Power Injector ist fertig montiert.
