Das Wireless-Set485-02 SMA Solar Technology AG
24 WirelessSet485-IDE091511 Installationsanleitung

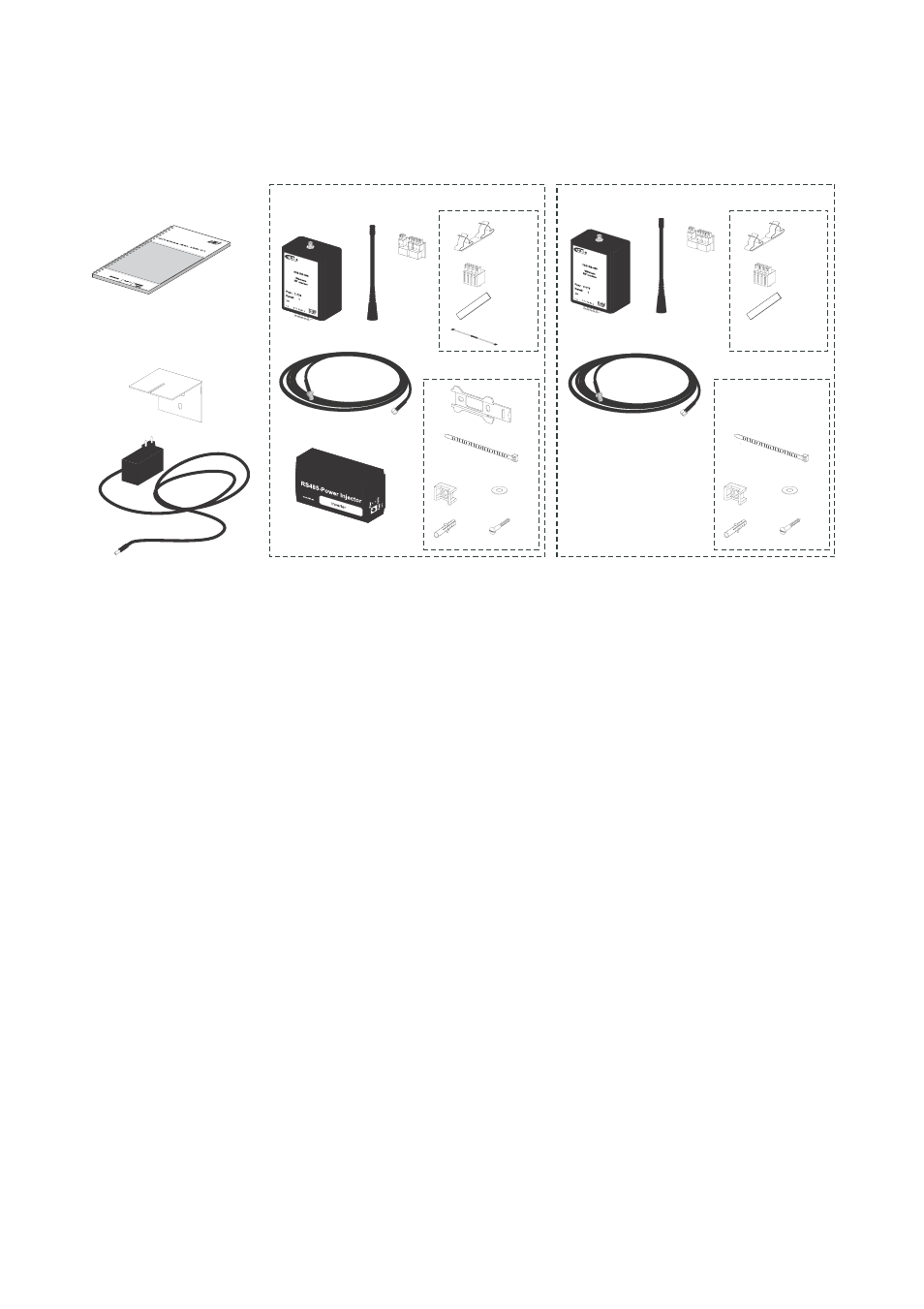

6.2 Lieferumfang
A 1 Installationsanleitung
B 2 Winkel für Antenne (je 1 Stk. für Wechselrichter- und Kommunikationsgeräteseite)
C 1 Steckernetzteil (90-264 V AC, 12 V DC, 10 W)(für Wechselrichterseite)
Wechselrichterseite Kommunikationsgeräteseite
D 1 IRIS RS 485 Wireless RF modem
(Funkmodul)
D 1 IRIS RS-485 Wireless RF modem
(Funkmodul)
E 1 Steckeradapter E 1 Steckeradapter
F 1 Antenne F 1 Antenne
G 1 Antennenkabel 3 m G 1 Antennenkabel 3 m
H 1 RS485-Power Injector-02 („Inverter“)
J
1 Schirmklemme 2-polig J 1 Schirmklemme 2-polig
K 4 Stecker 4-polig K 2 Stecker 4-polig
L 2 Kupferfolien selbstklebend L 2 Kupferfolien selbstklebend
M 1 Abschlusswiderstand 120 Ohm
N 1 Wandhalter für den RS485-Power Injector
O 2 Kabelbinder
O 2 Kabelbinder
P 2 Schraubsockel P 2 Schraubsockel
Q 2 Unterlegscheiben V2A Q 2 Unterlegscheiben V2A
R 6 Dübel S6 R 4 Dübel S6
S 6 Schrauben 4 x 35 mm V2A S 4 Schrauben 4 x 35 mm V2A
A
B
C
D
F
E
G
H
M
L
K
J
S R
P Q
N
O
D
F
E
J
K
L
R
P
S
Q
O
G
Wechselrichterseite Kommunikationsgeräteseite
