5  Montage

SMA Solar Technology AG

12

METERBOXSBU-IA-de-50

Installationsanleitung

5.2 Meter Box montieren

5.2.1 Meter Box an Wand montieren

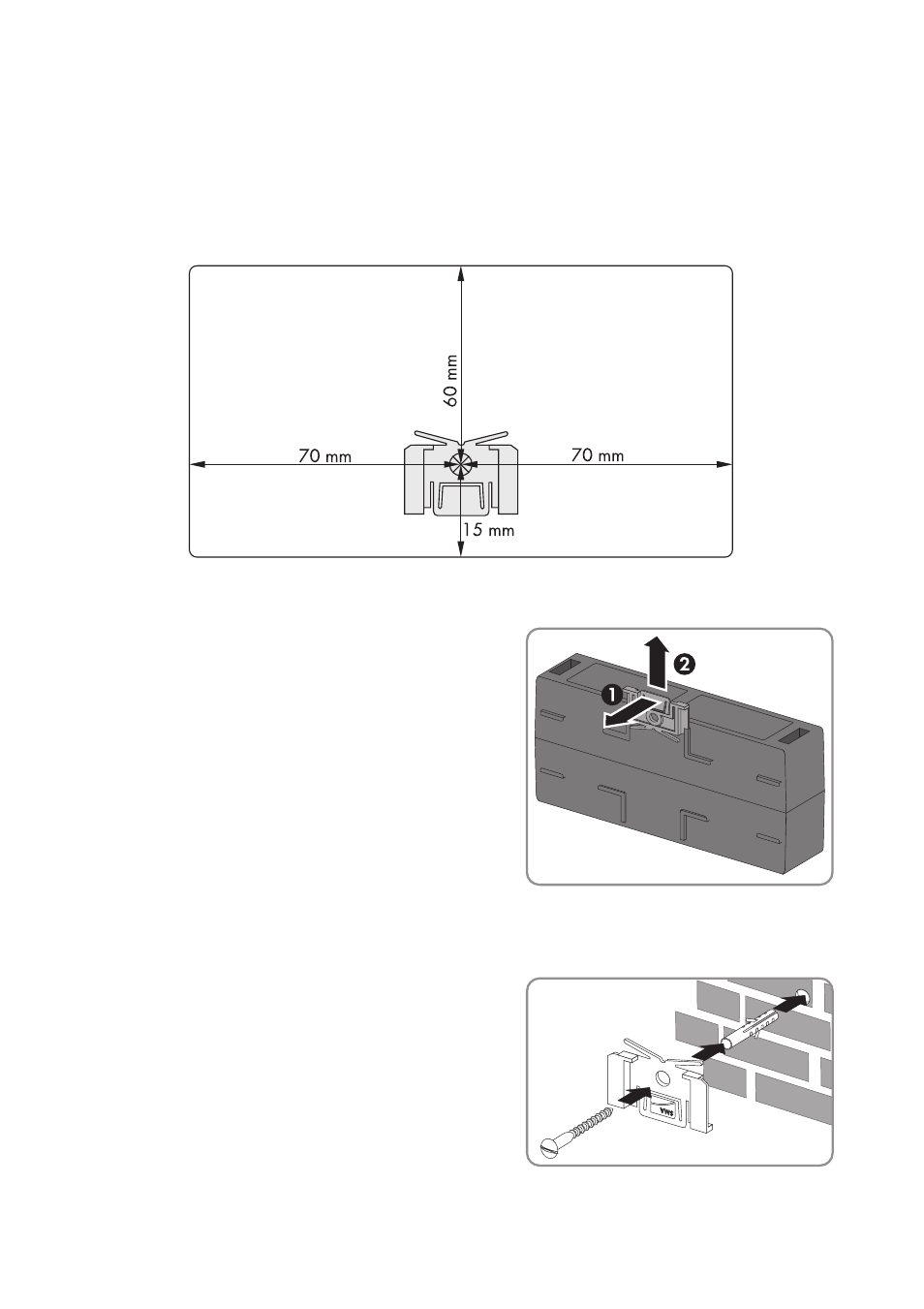

Maße für Wandmontage:

Abbildung 4: Position des Bohrlochs hinter der Meter Box

1. Halterung nach vorn gedrückt halten und nach

oben aus der Führung herausschieben. Damit
entfernen Sie die Halterung aus der Rückseite der
Meter Box.

2. Bohrloch an der Wand markieren. Dabei Position des Bohrlochs hinter der Meter Box einhalten.
3. Loch bohren (Durchmesser: 6 mm).
4. Halterung mit Dübel und Schraube an der Wand

befestigen. Dabei die Halterung so ausrichten, dass
beide Stifte der Halterung nach oben zeigen und
das SMA-Logo nach vorn zeigt.
