6 Elektrischer Anschluss SMA Solar Technology AG
16 METERBOXSBU-IA-de-50 Installationsanleitung

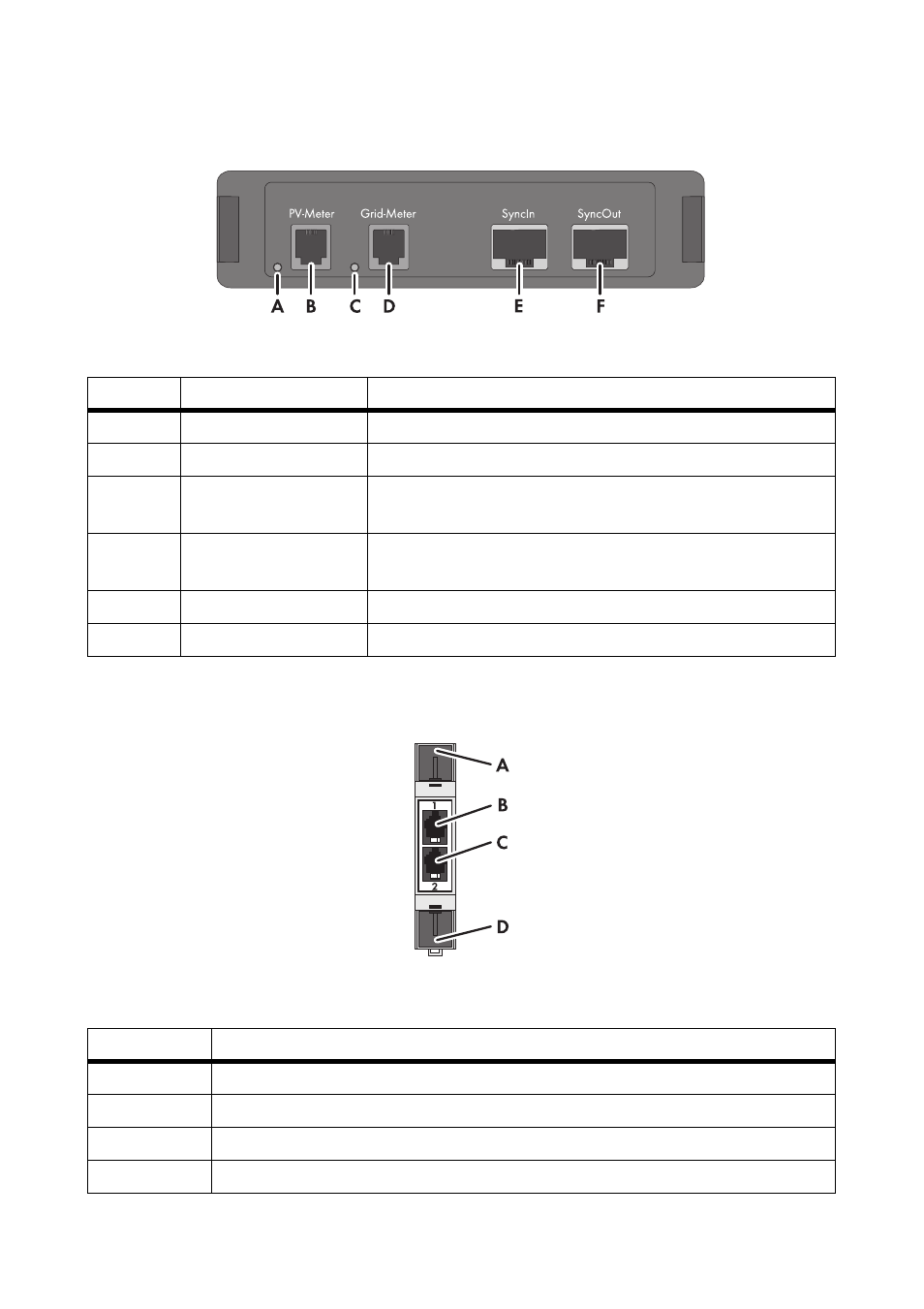

6.1.2 Ansicht der unteren Gehäuseseite
Abbildung 6: Anschlüsse und LEDs auf unterer Gehäuseseite
6.2 Anschlussbereich des Durchführungsadapters
Abbildung 7: Anschlüsse der Durchführungsadapters
Position Bezeichnung Erklärung
A LED Anzeige der Datenübertragung des PV-Erzeugungszählers
B Buchse PV‑Meter Für Auslesekopf des PV‑Erzeugungszählers
C LED Anzeige der Datenübertragung des Zählers für
Netzeinspeisung und Netzbezug
D Buchse Grid‑Meter Für Auslesekopf des Zählers für Netzeinspeisung und
Netzbezug
E Buchse SyncIn Eingang für RJ45-Datenkabel
F Buchse SyncOut Ausgang für RJ45-Datenkabel
Position Bezeichnung
A Obere Buchse
B Vordere Buchse 1
C Vordere Buchse 2
D Untere Buchse
