SMA METER BOX FOR SUNNY BACKUP - Handbuch (Seite 19)

SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung METERBOXSBU-IA-de-50 19

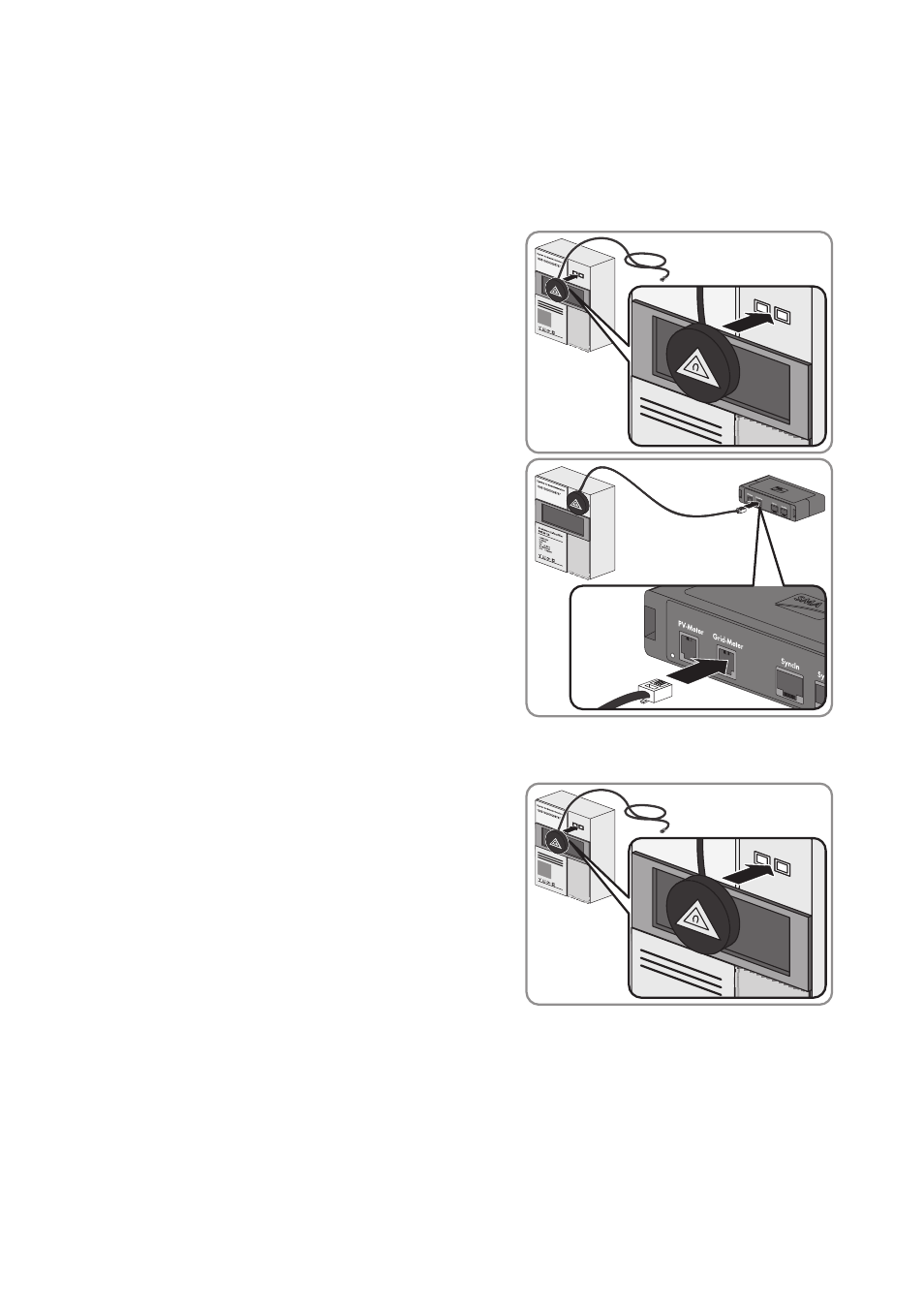

6.3.2 Ausleseköpfe ohne die Verlängerungskabel anschließen
Wenn keine Verlängerungskabel geliefert wurden, schließen Sie die Ausleseköpfe nach folgenden
Vorgaben an die Meter Box an.
1. Magnethalterung eines Auslesekopfs auf die
Frontseite des Zählers für Netzeinspeisung und
Netzbezug oben rechts aufsetzen. Dabei müssen
die Infrarotschnittstellen am Auslesekopf und am
Zähler für Netzeinspeisung und Netzbezug genau
aufeinander liegen und das Anschlusskabel des
Auslesekopfs nach oben zeigen.
2. Den Stecker des Auslesekopfs vom Zähler für
Netzeinspeisung und Netzbezug in Buchse
Grid‑Meter der Meter Box stecken.
3. Wenn Sie einen PV-Erzeugungszähler einsetzen, PV-Erzeugungszähler anschließen.
• Magnethalterung eines weiteren Auslesekopfs
auf die Frontseite des PV‑Erzeugungszählers
oben rechts aufsetzen. Dabei müssen die
Infrarotschnittstellen am Auslesekopf und am
PV‑Erzeugungszähler genau aufeinander liegen
und das Anschlusskabel des Auslesekopfs nach
oben zeigen.
