6 Elektrischer Anschluss
SMA Solar Technology AG
20
METERBOXSBU-IA-de-50
Installationsanleitung

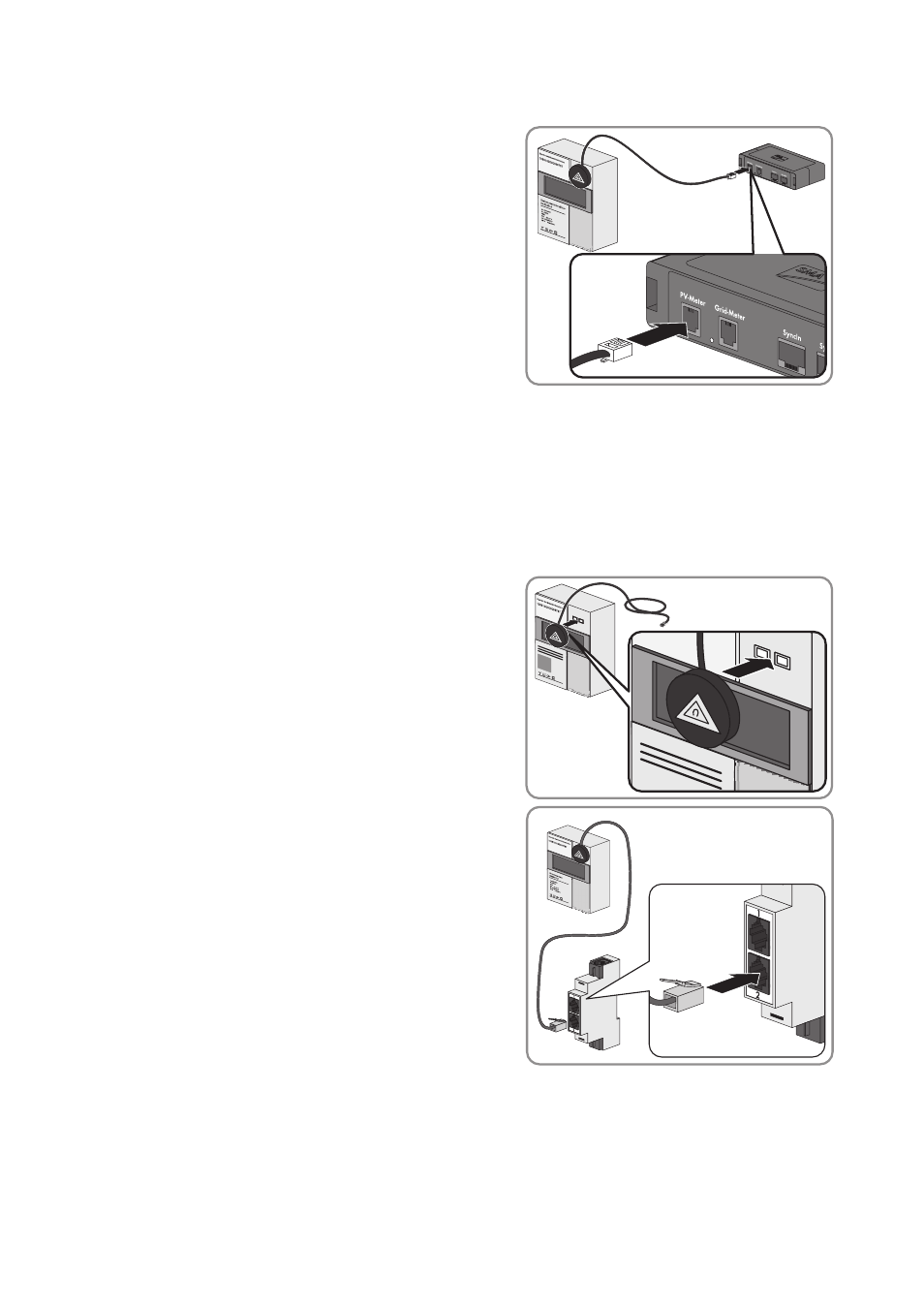

• Den Stecker des Auslesekopfs vom
PV‑Erzeugungszähler in Buchse PV‑Meter der
Meter Box stecken.
6.3.3 Ausleseköpfe mit den Verlängerungskabeln anschließen
Wenn 2 Verlängerungskabel geliefert wurden, schließen Sie die Ausleseköpfe nach folgenden
Vorgaben an die Meter Box an.
Voraussetzung:
☐ Der Durchführungsadapter ist montiert.
1. Magnethalterung eines Auslesekopfs auf die
Frontseite des Zählers für Netzeinspeisung und
Netzbezug oben rechts aufsetzen. Dabei müssen
die Infrarotschnittstellen am Auslesekopf und am
Zähler für Netzeinspeisung und Netzbezug genau
aufeinander liegen und das Anschlusskabel des
Auslesekopfs nach oben zeigen.
2. Den Stecker des Auslesekopfs vom Zähler für
Netzeinspeisung und Netzbezug in die vordere
Buchse 2 des Durchführungsadapters stecken.
