SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung METERBOXSBU-IA-de-50 17
6.3 Ausleseköpfe der Energiezähler anschließen
6.3.1 Kabelweg beim Anschluss der Ausleseköpfe
Voraussetzungen:
☐ Ein Zweirichtungszähler ist als Zähler für Netzeinspeisung und Netzbezug eingesetzt.
☐ Bei Sunny Backup-Systemen muss ein Einrichtungszähler als PV‑Erzeugungszähler eingesetzt
werden.
Bei Sunny Island-Systemen dient ein PV-Erzeugungszähler ausschließlich zur Anzeige von Parametern
zur Eigenverbrauchsoptimierung. Deshalb ist in Sunny Island-Systemen ein PV-Erzeugungszähler nicht
erforderlich.
Um die Meter Box außerhalb der AC-Hauptverteilung zu installieren, beachten Sie immer folgende
Regeln für den Kabelweg:
• Den Kabelweg innerhalb der Hauptverteilung so kurz wie möglich halten.
• Die Kabel außerhalb der AC-Hauptverteilung aufrollen.
• Größtmöglichen Abstand zu Strom führenden Leitern und Bauelementen einhalten.
Dadurch vermeiden Sie Qualitätseinbußen bei der Datenübertragung zwischen den Ausleseköpfen
und der Meter Box.
Kabelweg innerhalb der Hauptverteilung so kurz wie möglich halten:

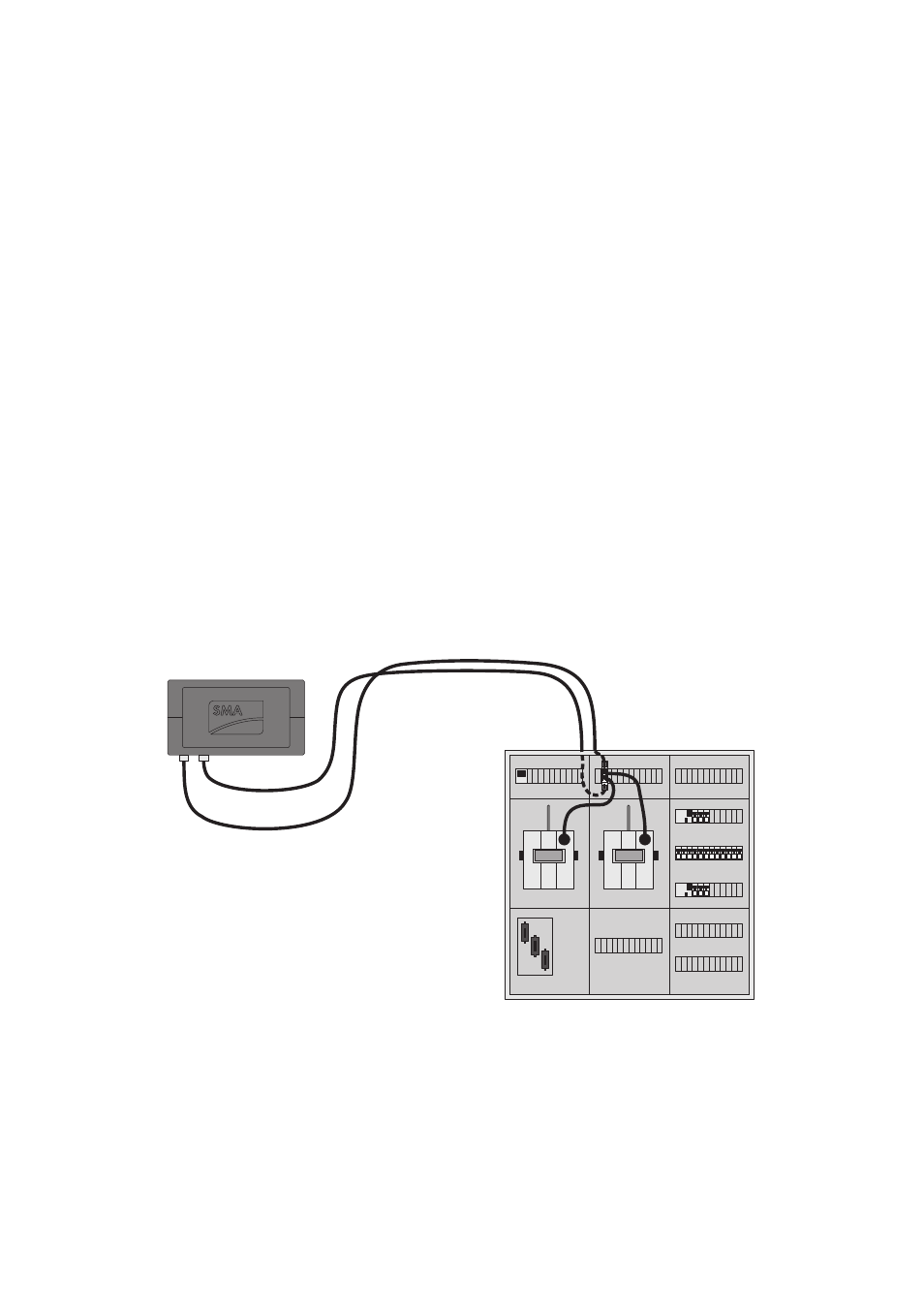

Abbildung 8: Kabelweg innerhalb der Hauptverteilung so kurz wie möglich
• Die Anschlusskabel der Ausleseköpfe und die Verlängerungskabel auf dem kürzest möglichen
Weg vom jeweiligen Energiezähler zum Gehäuse der AC-Hauptverteilung führen.
