Elektrischer Anschluss SMA Solar Technology AG
34 SB25-30TLST-21-IA-de-13 Installationsanleitung

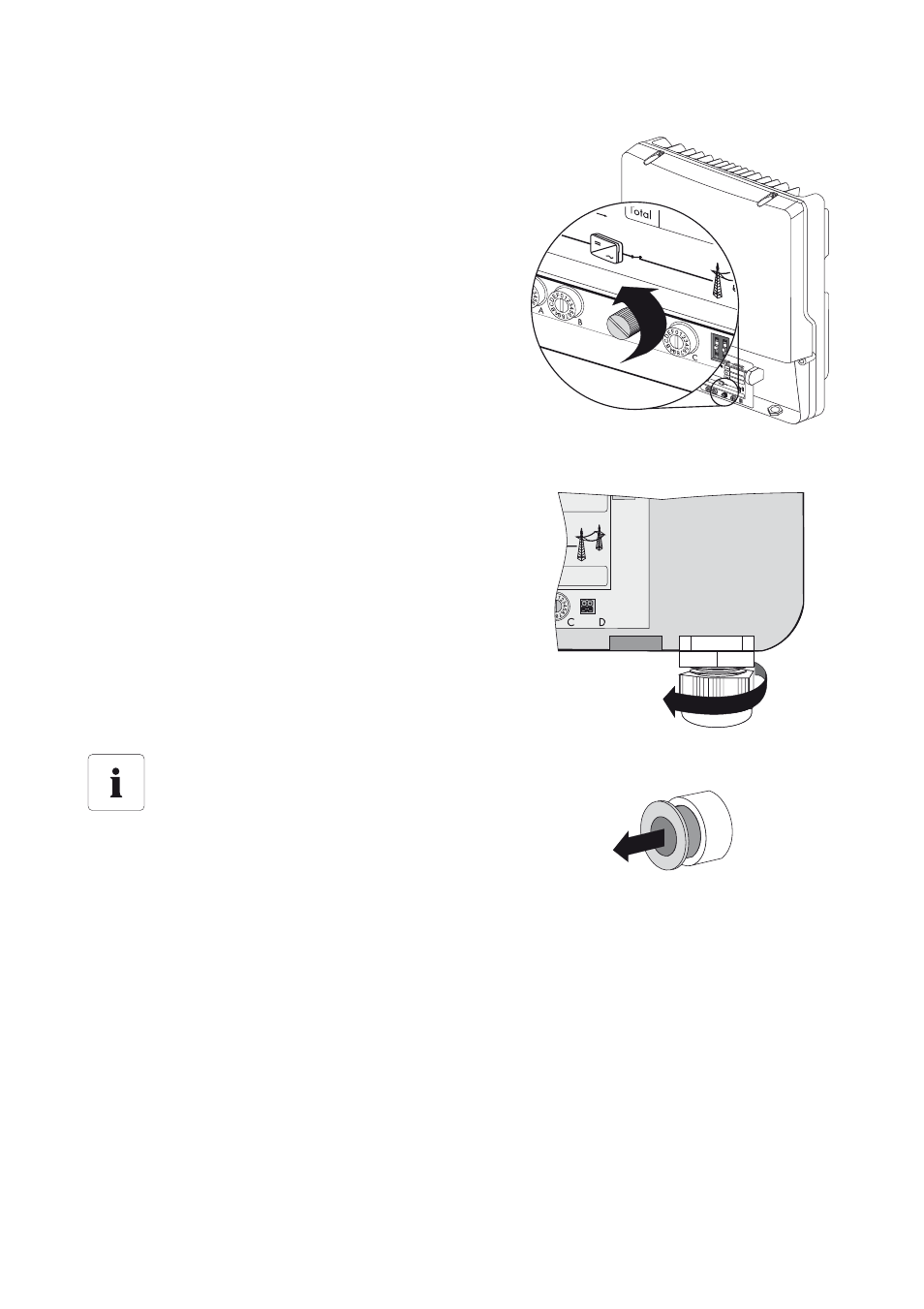

7. Für leichteren Anschluss Schraube am Display so
weit lösen, bis sich das Display hochklappen lässt.
8. Display hochklappen, bis es einrastet.
9. Überwurfmutter der AC-Kabelverschraubung
abdrehen und Blindstopfen aus der
Kabelverschraubung entfernen.
10. Das Kabel durchziehen.
11. Alle 3 Klemmen der AC-Klemme bis zum Anschlag hochklappen.
Dichtung in der AC-Kabelverschraubung
In der Kabelverschraubung befindet sich eine
zweiteilige Dichtung. Bei Bedarf inneren
Einsatz entfernen, um z. B. ein dickeres Kabel
durchzuführen.
Folgende Richtwerte gelten:
• Kabeldurchmesser mit Dichtung und Einsatz: 12 mm … 16 mm
• Kabeldurchmesser nur mit Dichtung ohne Einsatz: 15 mm … 21 mm
