Elektrischer Anschluss SMA Solar Technology AG
42 SB25-30TLST-21-IA-de-13 Installationsanleitung

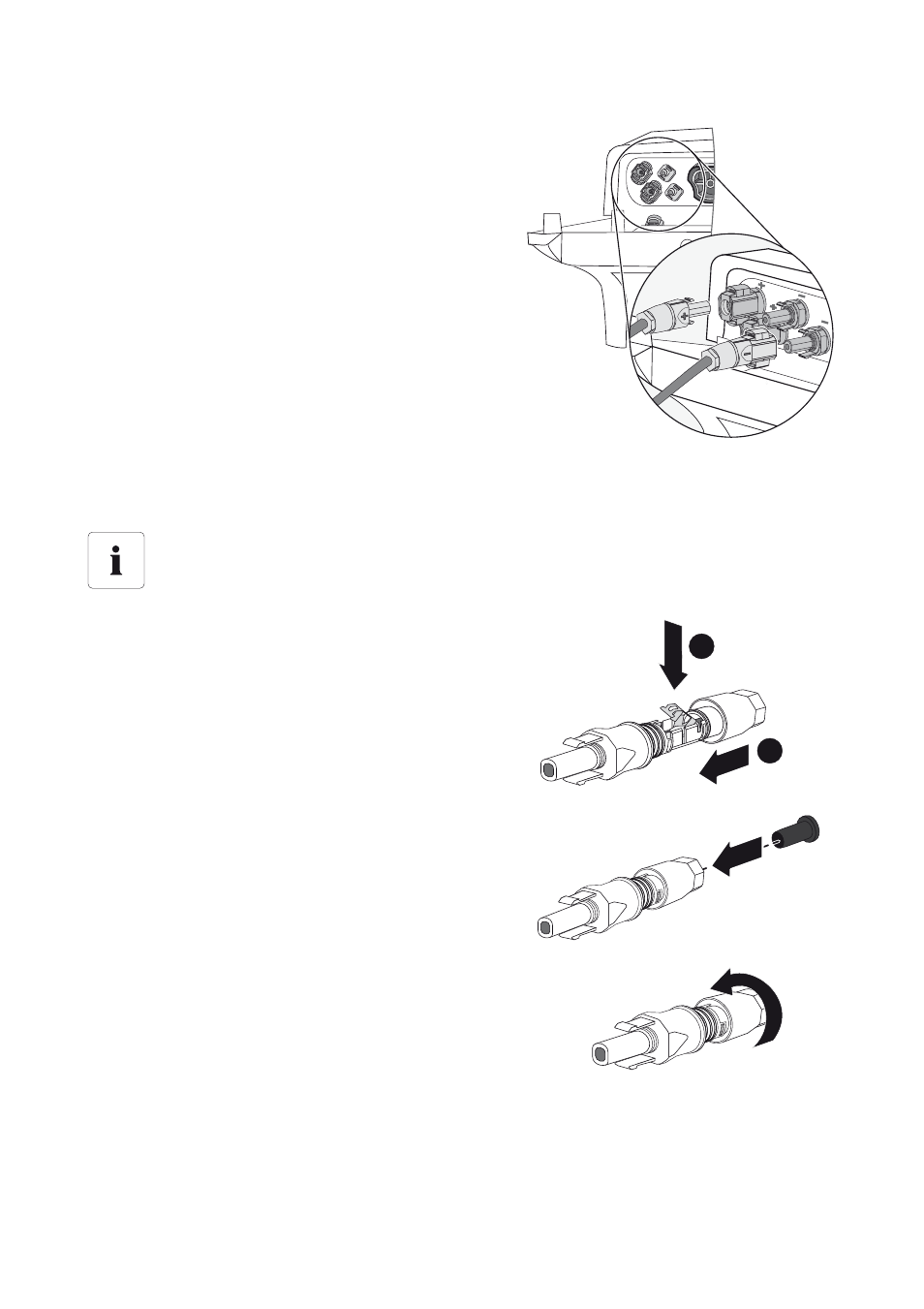

3. Die DC-Steckverbinder auf richtige Polarität prüfen
und anschließen.
☑ Die DC-Steckverbinder rasten hörbar ein.
Zum Entriegeln der DC-Steckverbinder siehe
Kapitel 8.2 „Wechselrichter spannungsfrei
schalten“.
4. Wenn nicht alle DC-Eingänge am Wechselrichter benötigt werden, das Gehäuse mit
DC‑Steckverbindern und Dichstopfen abdichten:
– Den Klemmbügel bei den nicht benötigten
DC‑Steckverbindern herunterdrücken und
Überwurfmutter zum Gewinde schieben.
– Den Dichtstopfen in den DC-‑Steckverbinder
stecken.
– Überwurfmutter festdrehen (Drehmoment:
2 Nm).
Dichtstopfen
• Die Dichtstopfen nicht direkt in die DC-Eingänge am Wechselrichter stecken.
+
1
2
+
+
