Fehlersuche SMA Solar Technology AG
82 SB25-30TLST-21-IA-de-13 Installationsanleitung
☑ Wenn die gemessenen Spannungen stabil sind und die Summe der Spannungen von Pluspol
gegen Erdpotenzial und Minuspol gegen Erdpotenzial eines Strings annähernd der
Spannung zwischen Plus- und Minuspol entspricht, dann liegt ein Erdschluss vor.
Lage des Erdschlusses
Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Pluspol gegen Erdpotenzial (PE) und Minuspol gegen Erdpotenzial (PE) ermittelt
werden.

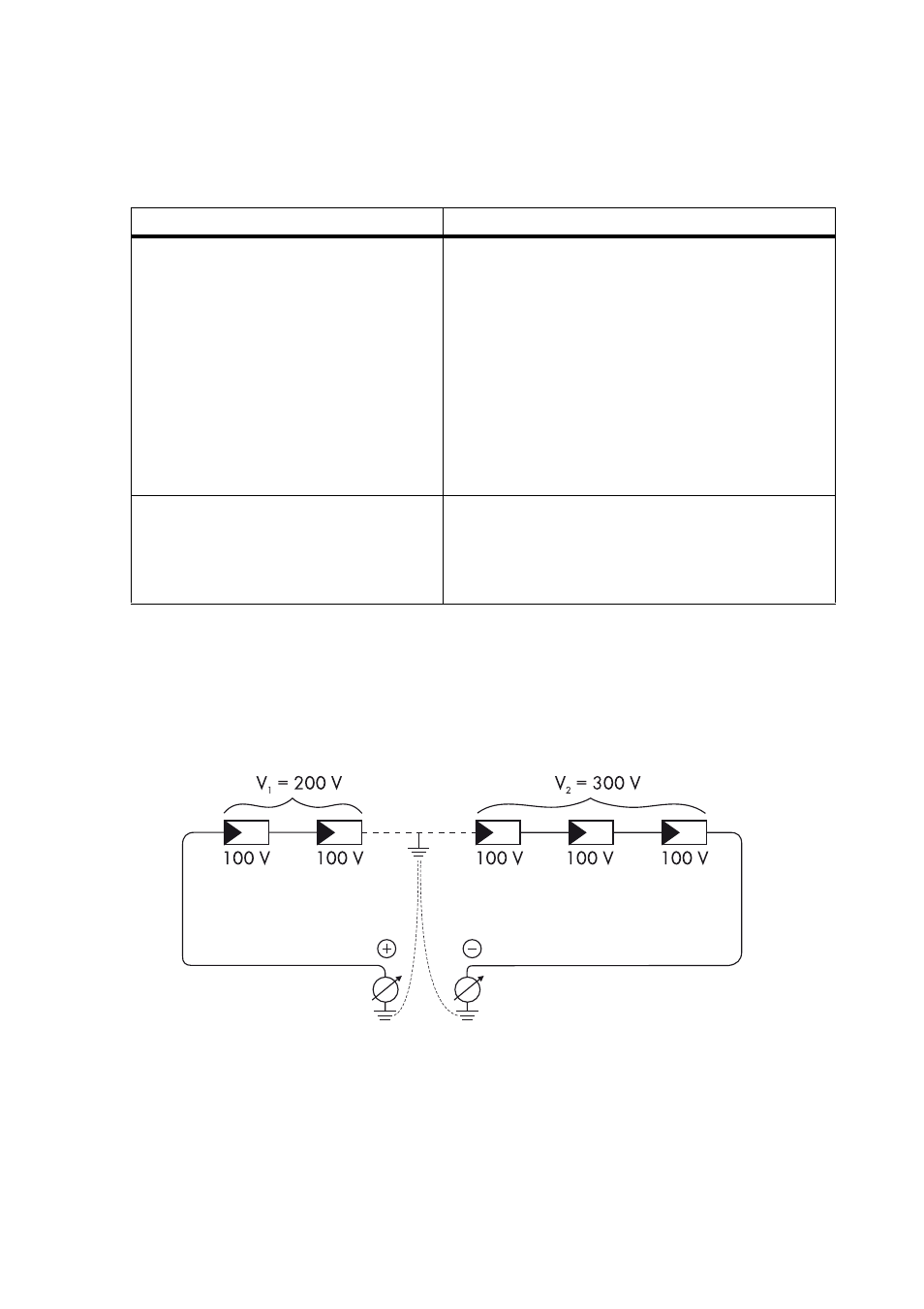

Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erdschlussprüfung ist beendet.
Ergebnis Maßnahme
☑ Sie haben einen Erdschluss
festgestellt.
• Der Installateur des PV-Generators muss den
Erdschluss im betreffenden String beseitigen,
bevor Sie den String wieder an den
Wechselrichter anschließen dürfen. Die Lage
des Erdschlusses können Sie anhand der
unten abgebildeten Grafik ermitteln.
• Fehlerhaften String nicht wieder anschließen.
• Den Wechselrichter wieder in Betrieb nehmen
(siehe Kapitel 7.1 „Wechselrichter in Betrieb
nehmen“).
☑ Sie haben keinen Erdschluss
festgestellt.
Wahrscheinlich ist einer der thermisch überwachten
Varistoren defekt.
• Funktion der Varistoren prüfen (siehe Kapitel
11.6 „Funktion der Varistoren prüfen“).
