SMA Solar Technology AG 4 Montage
Installationsanleitung SB33-38-11-IA-de-62 19

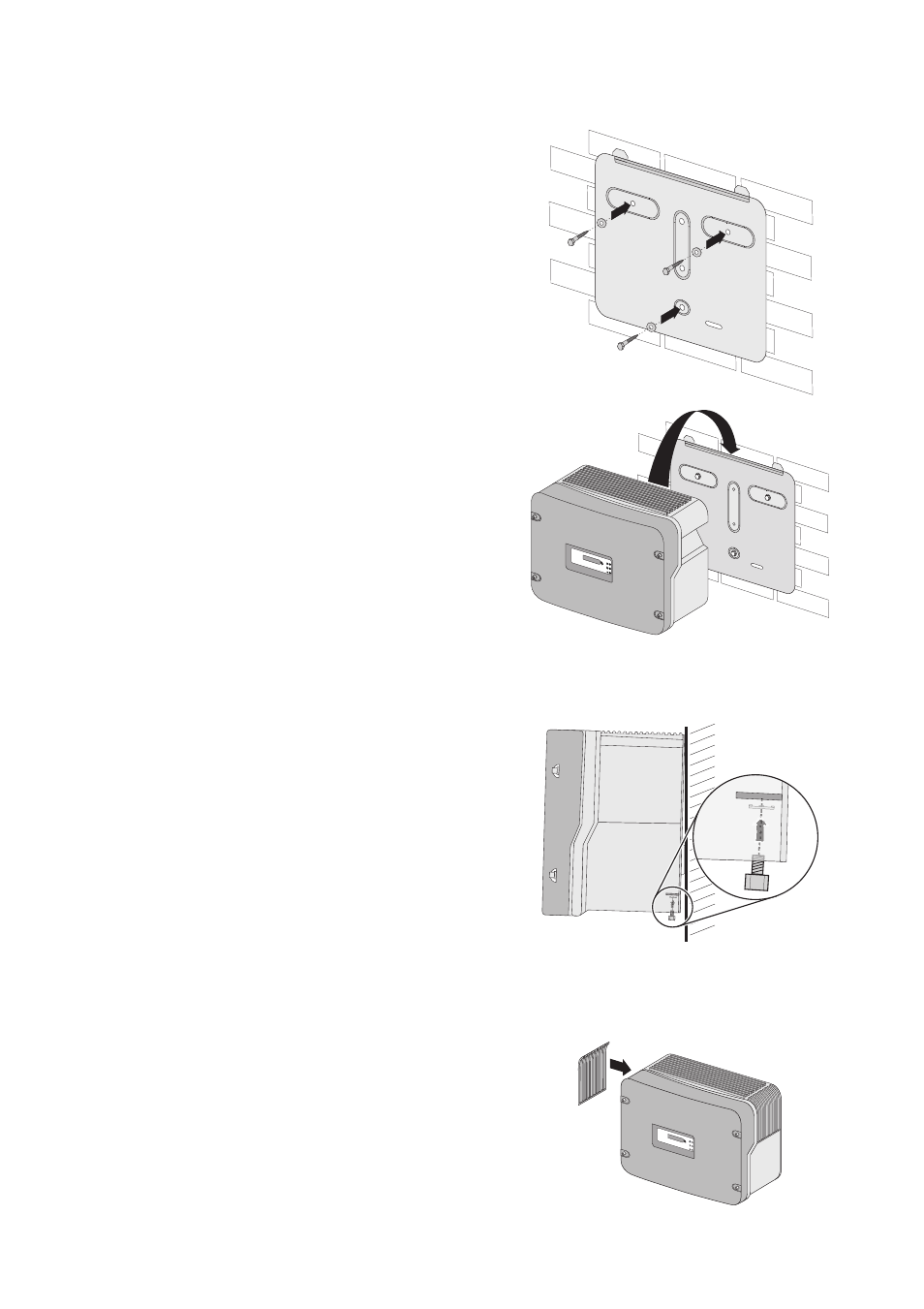

3. Wandhalterung mit geeigneten Schrauben und
Unterlegscheiben an der Wand befestigen.
4. Den Wechselrichter in die Wandhalterung
einhängen. Dabei die Befestigungslaschen durch
die Aussparungen am Wechselrichter führen.
☑ Beide Laschen der Wandhalterung schauen aus
den Aussparungen am Wechselrichter hervor.
5. Wenn ein zweiter Schutzschalter vorgeschrieben ist, den Wechselrichter erden und gegen
Ausheben sichern (siehe Kapitel 5.3.3 „Zusätzliche Erdung anschließen“, Seite 27).
6. Wenn kein zweiter Schutzleiter vorgeschrieben ist,
den Wechselrichter gegen Aushebeln sichern:
– Zylinderschraube mit Sperrkantscheibe durch
die Metalllasche an der Unterseite des
Gehäuses stecken. Die Verzahnung der
Sperrkantscheibe muss zur Metalllasche
zeigen.
– Zylinderschraube mit einem Drehmoment von
6 Nm anziehen.
7. Festen Sitz des Wechselrichters prüfen. Die Wandhalterung ist so konzipiert, dass der
Wechselrichter an einer exakt senkrechten Wand leicht nach hinten geneigt ist.
8. Die Lüftungsgitter anbringen. Diese sind mit „links/
left” oder „rechts/right“ beschriftet.
