SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung SB33-38-11-IA-de-62 21
5.2.2 Innenansicht

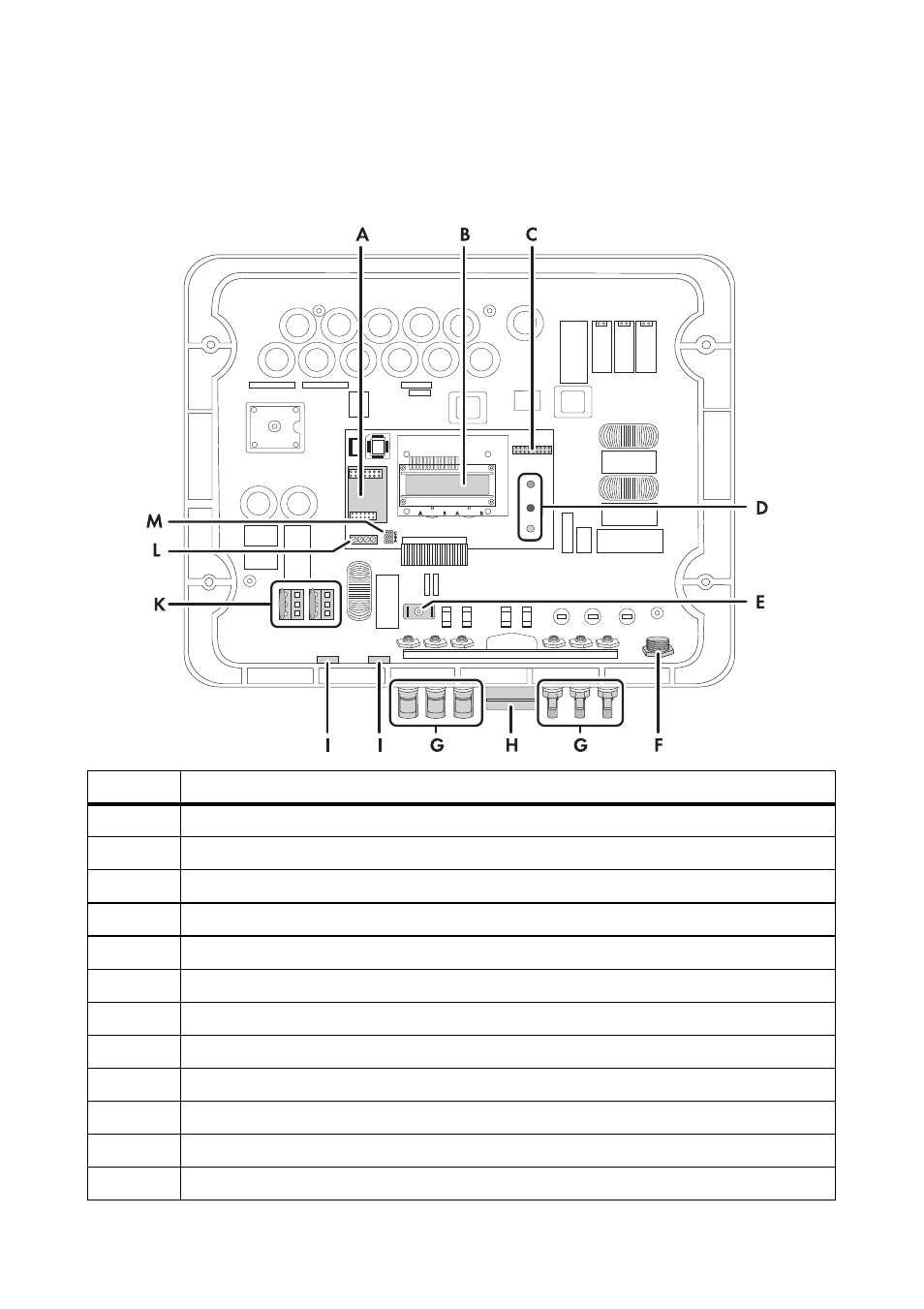

Folgende Abbildung zeigt die unterschiedlichen Komponenten und Anschlussbereiche des geöffneten
Wechselrichters.
Objekt Beschreibung
A Steckplatz für Kommunikation
B Display
C Jumper-Steckplatz für Lüfterprüfung
D LEDs zur Betriebszustandsanzeige
E Flachstecker für die Erdung des Kabelschirms bei leitungsgebundener Kommunikation
F AC-Buchse für den Netzanschluss
G DC-Steckverbinder für den Anschluss der PV-Strings*
H Buchse für den Electronic Solar Switch (ESS)**
I Gehäuseöffnung mit Verschluss-Stopfen für Kommunikation
K Varistoren
L Kommunikationsanschluss
M Jumper-Steckplatz für Kommunikation
