5 Elektrischer Anschluss
SMA Solar Technology AG
20
SB33-38-11-IA-de-62
Installationsanleitung
5 Elektrischer Anschluss
5.1 Sicherheit
5.2 Übersicht des Anschlussbereichs
5.2.1 Außenansicht

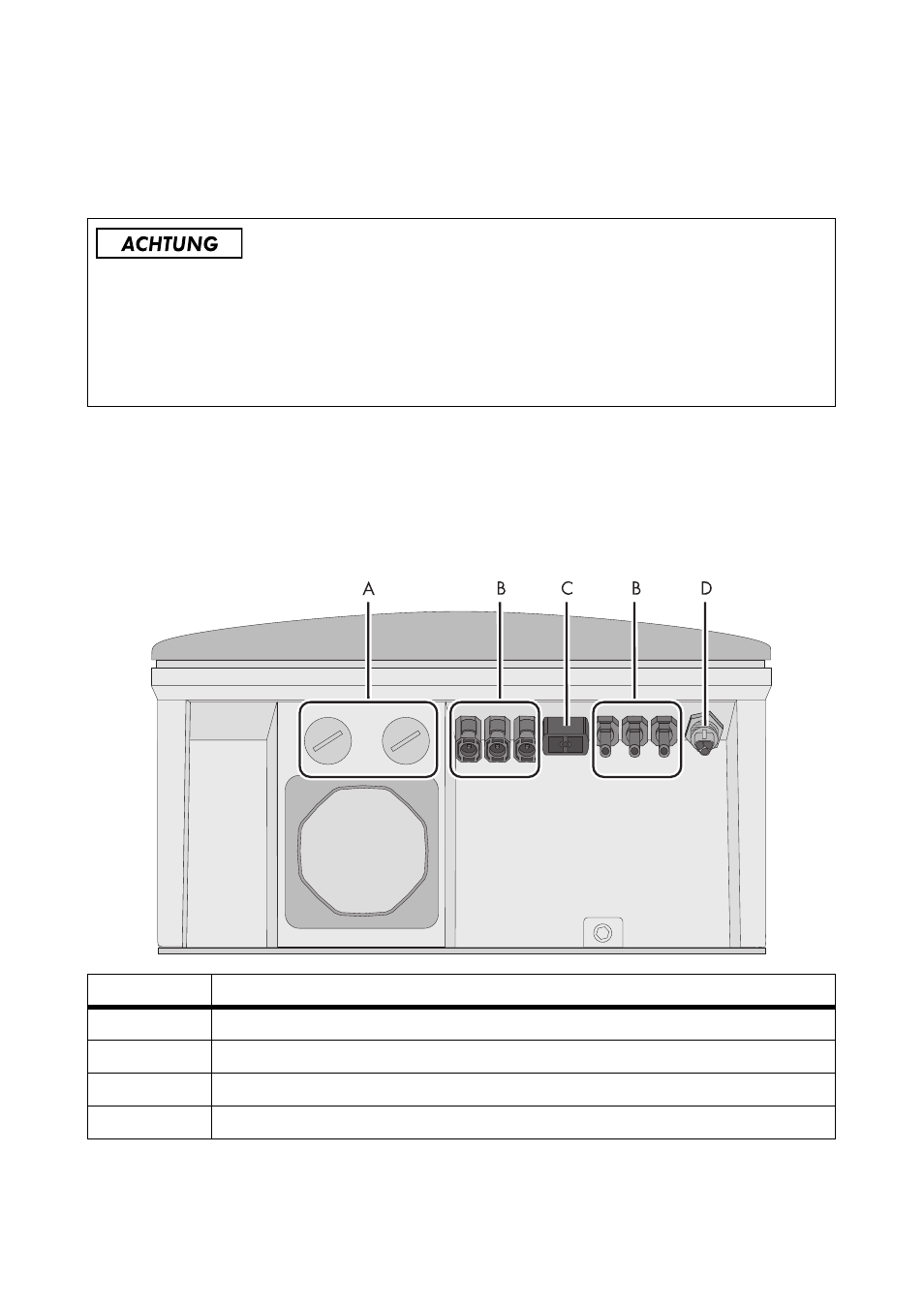

Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des
Wechselrichters.
* Wenn Sie den Wechselrichter ohne ESS bestellt haben, ist der Wechselrichter mit 2 negativen und 2 positiven
DC-Steckverbindern ausgestattet.
** optional
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel beschädigt
werden.
• Erden Sie sich vor Berühren eines Bauteils im Inneren des Wechselrichters, indem Sie einen
geerdeten Gegenstand anfassen.
Objekt
Beschreibung
A
Gehäuseöffnungen für Kommunikation (mit Blindstopfen)
B
DC-Steckverbinder für den Anschluss der PV-Strings*
C
Buchse für den Anschluss des DC-Lasttrenners Electronic Solar Switch (ESS)**
D
AC-Buchse für Netzanschluss
