SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung SB33-38-11-IA-de-62 33

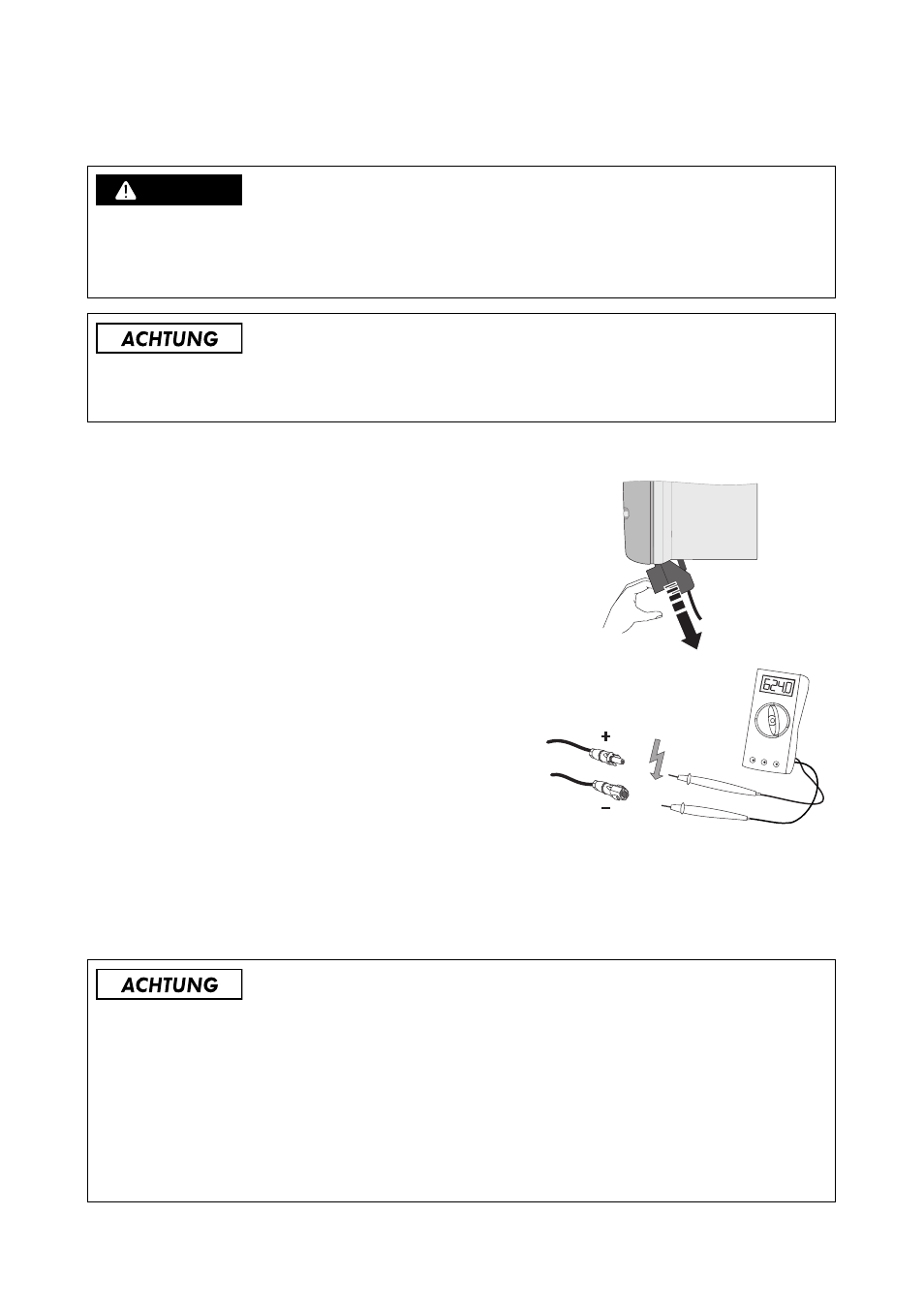

5.5.4 PV-Generator (DC) anschließen
1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
2. Wenn Electronic Solar Switch vorhanden,
Electronic Solar Switch nach unten, leicht in
Richtung Wand, abziehen.
3. Anschlussleitungen der PV-Module auf richtige
Polarität und Einhaltung der maximalen
Eingangsspannung des Wechselrichters prüfen.
Bei einer Umgebungstemperatur über 10 °C sollte
die Leerlaufspannung der PV-Module nicht mehr als
90 % der maximalen Eingangsspannung des
Wechselrichters betragen. Prüfen Sie andernfalls
die Anlagenauslegung und die Verschaltung der
PV-Module. Bei niedrigeren
Umgebungstemperaturen kann die maximale
Eingangsspannung des Wechselrichters sonst
überschritten werden.
(&'")3
Lebensgefahr durch hohe Spannungen am Wechselrichter!
• Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter ausgeschaltet
und gegen Wiedereinschalten gesichert ist.
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V einsetzen.
Zerstörung des Wechselrichters durch Überschreitung der maximalen
Eingangsspannung!
Überschreitet die Spannung der PV-Module die maximale Eingangsspannung des Wechselrichters,
so kann dieser durch Überspannung zerstört werden. Alle Gewährleistungsansprüche erlöschen.
• Keine Strings mit einer höheren Leerlaufspannung als die maximale Eingangsspannung des
Wechselrichters anschließen.
• Anlagenauslegung prüfen.
