5 Elektrischer Anschluss SMA Solar Technology AG
30 SB33-38-11-IA-de-62 Installationsanleitung
5.5.2 DC-Steckverbinder konfektionieren
Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen der PV-Module mit den
mitgelieferten DC-Steckverbindern ausgestattet sein.

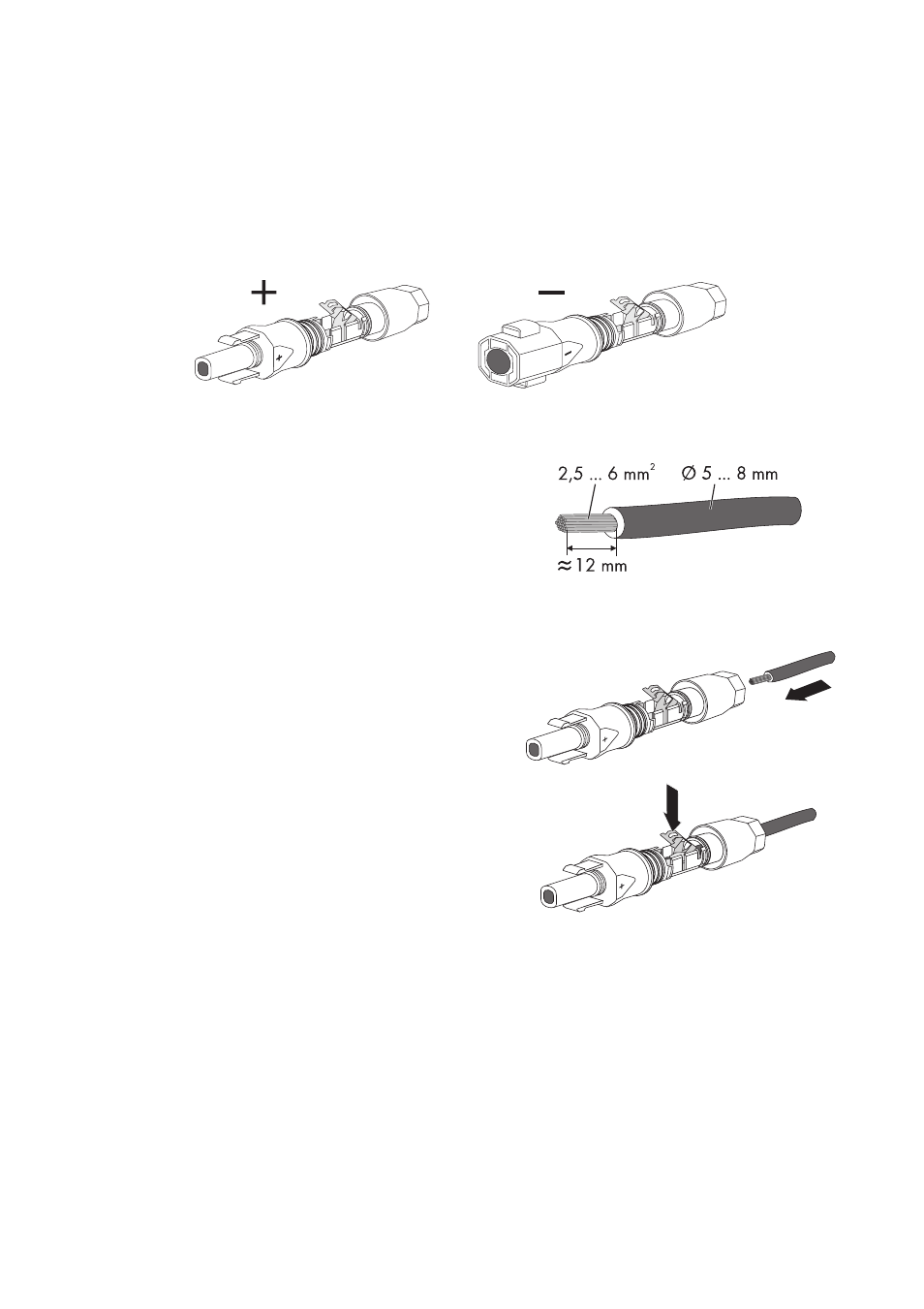

Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf
richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „–“ gekennzeichnet.
Kabelanforderungen:
• Verwenden Sie ein PV1-F-Kabel.
Vorgehensweise
1. Abisoliertes Kabel bis zum Anschlag in den
DC-Steckverbinder einführen.
2. Den Klemmbügel herunterdrücken.
☑ Der Klemmbügel rastet hörbar ein.
3. Korrekten Sitz des Kabels prüfen:
