2.3 Erklärung der Symbole
In diesem Kapitel finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter und auf
dem Typenschild befinden.
2.3.1 Symbole am Wechselrichter
* Diese Funktion gilt ab Firmware-Version 2.10.
** QR-Code ist eine eingetragene Marke der DENSO WAVE INCORPORATED.

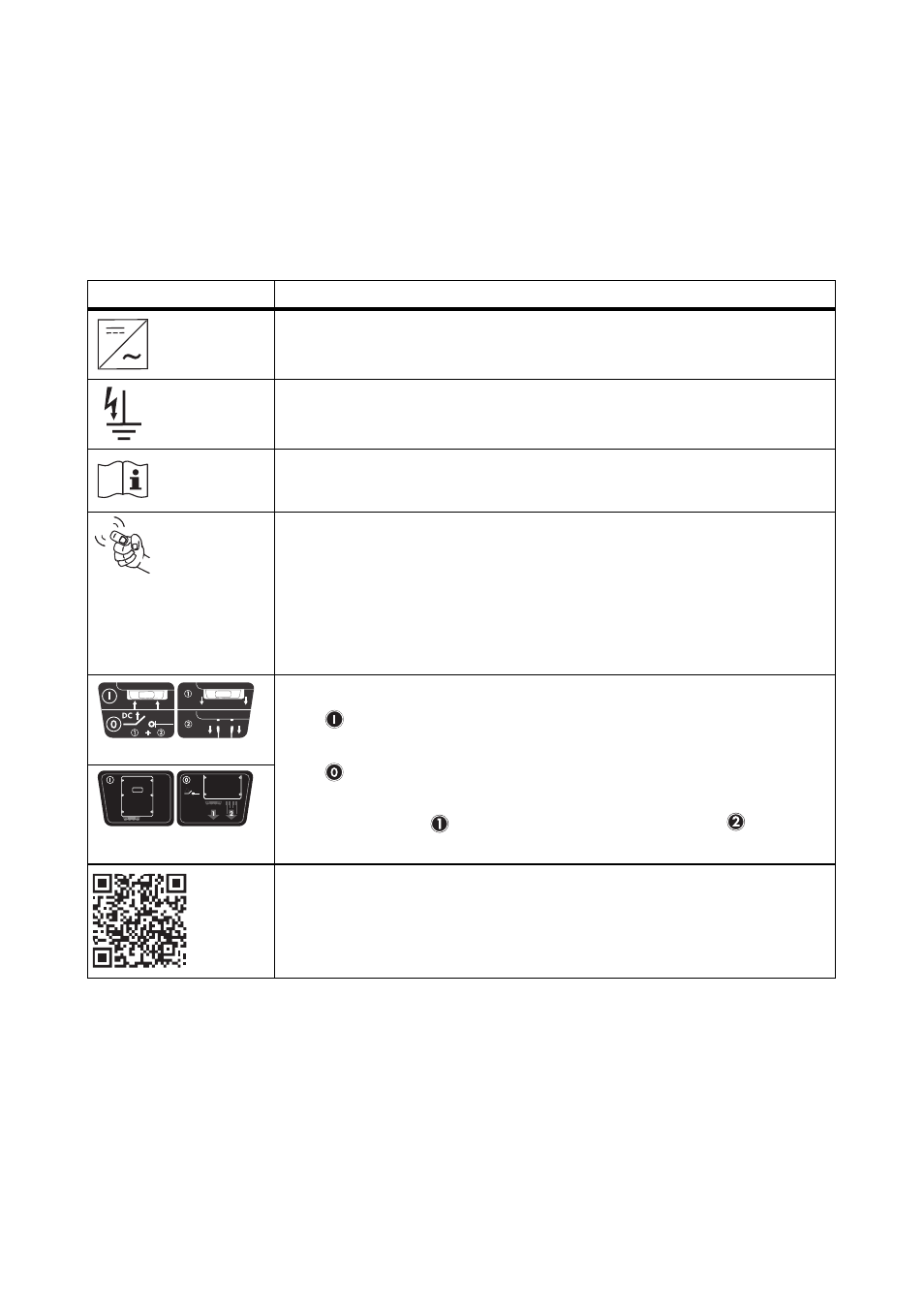

Symbol Erklärung
Betriebsanzeige.
Zeigt den Betriebszustand des Wechselrichters an.
Erdschluss oder Varistor defekt.
Lesen Sie das Kapitel 9.3 „Rote LED leuchtet dauerhaft“ (Seite 73).
Fehler oder Störung.
Lesen Sie das Kapitel 9 „Fehlersuche“ (Seite 66).
Durch Klopfen können Sie das Display bedienen.
• 1-mal klopfen: Die Hintergrundbeleuchtung schaltet ein oder das
Display schaltet eine Meldung weiter.
• 2-mal nacheinander klopfen*: Der Wechselrichter zeigt die
Display‑Meldungen der Startphase erneut an (siehe Kapitel
6.2 „Display-Meldungen in der Startphase“ (Seite 50)).
DC-Lasttrenneinrichtung Electronic Solar Switch (ESS)
• Wenn der Electronic Solar Switch steckt, dann ist der
DC‑Stromkreis geschlossen.
• Um den DC-Stromkreis zu unterbrechen und den Wechselrichter
sicher unter Last zu trennen, müssen Sie zuerst den Electronic Solar
Switch ziehen und danach alle DC-Steckverbinder abziehen,
wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 56) beschrieben.
QR-Code
®
** für SMA Bonusprogramm
Informationen zum SMA Bonusprogramm finden Sie unter
www.SMA‑Bonus.com.
