Elektrischer Anschluss SMA Solar Technology AG
26 SMC70HV11-IA-IDE112970 Installationsanleitung
5.2.2 Wechselrichter an das öffentliche Netz (AC) anschließen
1. Netzspannung prüfen und mit „V
AC nom
“ auf dem Typenschild vergleichen.
Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das
entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie
„Technische Beschreibung“ des jeweiligen Wechselrichters.
2. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.

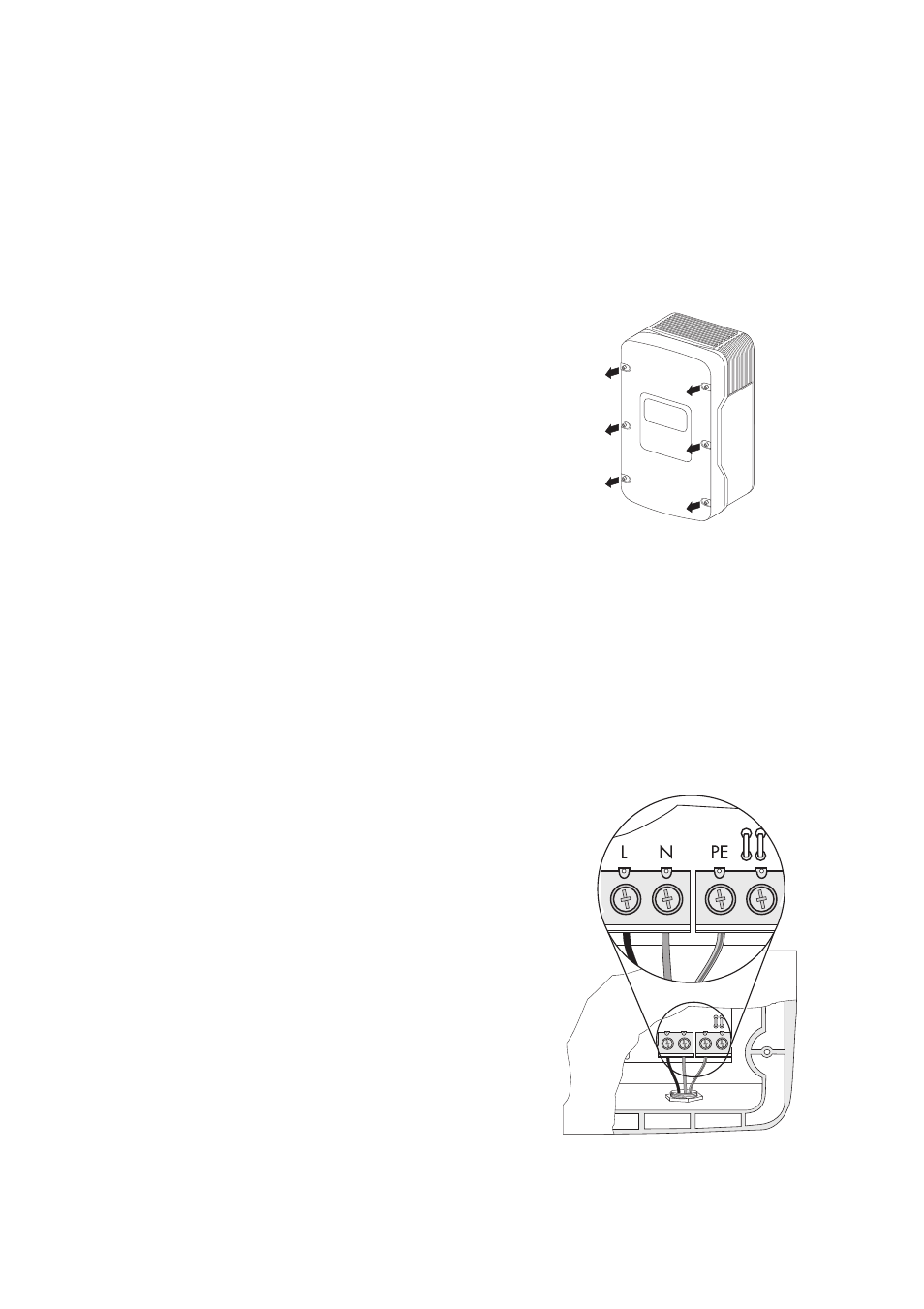

3. Alle Deckelschrauben lösen und den
Gehäusedeckel abnehmen.
4. Klebeband von der AC-Kabelverschraubung (siehe
„D“ auf Seite 21) entfernen.
5. AC-Kabelverschraubung von außen in die
Gehäuseöffnung setzen und von innen mit der
Gegenmutter festschrauben.
6. Überwurfmutter der Kabelverschraubung
abdrehen und über das Kabel führen.
7. Das Kabel durch die Kabelverschraubung zu der
AC-Klemme führen.
8. L, N und den Schutzleiter (PE) entsprechend der
Beschriftung mit Hilfe eines Schraubendrehers an
die Klemmblöcke anschließen.
Die PE-Ader muss dabei 5 mm länger sein als die
von L und N!
L und N dürfen nicht vertauscht werden!
