7.3 Wechselrichter schließen

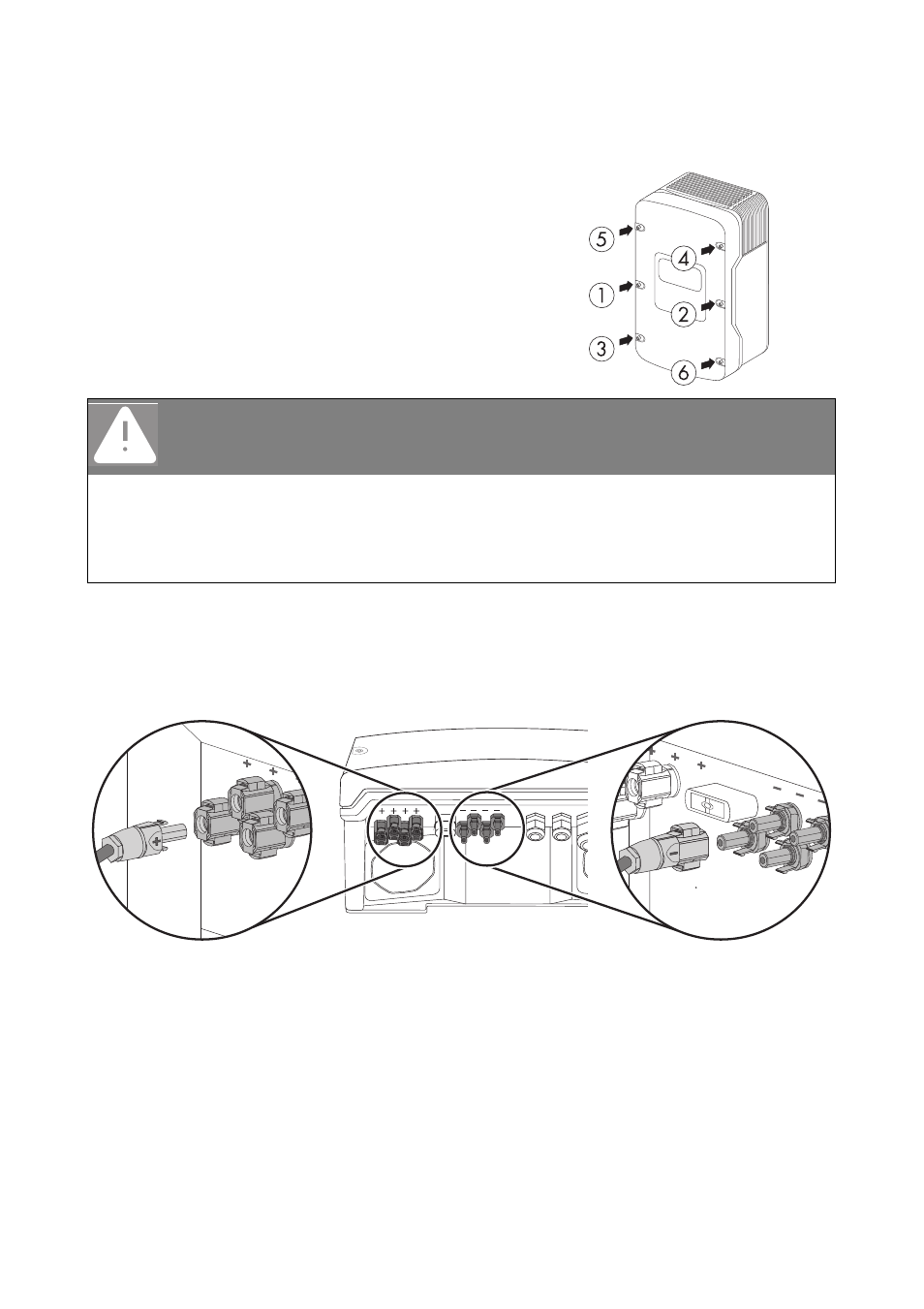

1. Den Gehäusedeckel mit allen Schrauben und
dazugehörigen Sperrkantscheiben in der rechts
abgebildeten Reihenfolge festschrauben
(Drehmoment: 6 Nm). Dabei muss die Verzahnung
der Sperrkantscheiben zum Gehäusedeckel
zeigen.
Der Lieferumfang des Wechselrichters enthält als
Ersatz eine weitere Schraube und eine weitere
Sperrkantscheibe.
2. Die konfektionierten DC-Steckverbinder auf richtige Polarität prüfen und an den Wechselrichter
anschließen.
☑ Die DC-Steckverbinder rasten hörbar ein.
Zum Entriegeln der DC-Steckverbinder siehe Kapitel 7.2 „Wechselrichter öffnen“ (Seite 56).
3. Alle nicht benötigten DC-Eingänge verschließen, wie in Kapitel 5.4.4 „PV-Generator (DC)
anschließen“ (Seite 34) beschrieben, um die Dichtigkeit am Wechselrichter herzustellen.
4. Sicherstellen, dass alle DC-Steckverbinder fest sitzen.
GEFAHR!
Lebensgefahr durch unter Spannung stehenden Gehäusedeckel!
Über die verzahnten Sperrkantscheiben wird die Erdung des Gehäusedeckels
sichergestellt.
• Bei allen 6 Schrauben die Sperrkantscheiben mit Verzahnung zum Gehäusedeckel
anbringen.
