SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SMC70HV11-IA-IDE112970
21
5 Elektrischer Anschluss
5.1 Übersicht des Anschlussbereichs
5.1.1 Außenansicht

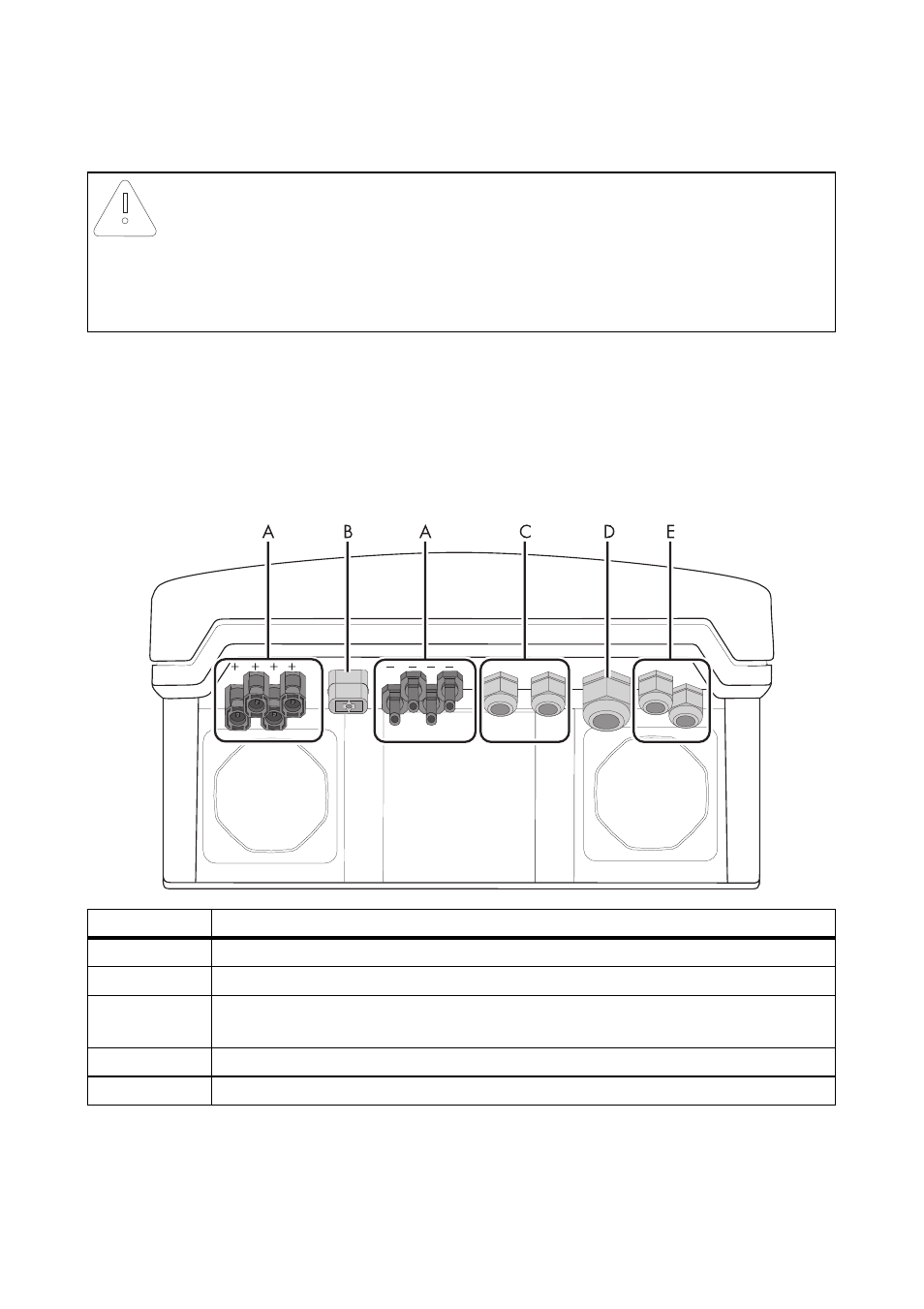

Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des
Wechselrichters.
ACHTUNG!
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel
beschädigt werden.
• Erden Sie sich vor Berühren eines Bauteils.
Position
Bezeichnung
A
DC-Steckverbinder für den Anschluss der Strings
B
Buchse für den Anschluss des Electronic Solar Switch (ESS)
C
Kabelverschraubungen für die optionale Kommunikation über RS485 oder Funk
(PG16)
D
Kabelverschraubung für Netzanschluss (AC) (12 mm … 25 mm)
E
Kabelverschraubungen für SMA Power Balancer
