Elektrischer Anschluss SMA Solar Technology AG
34 SMC70HV11-IA-IDE112970 Installationsanleitung

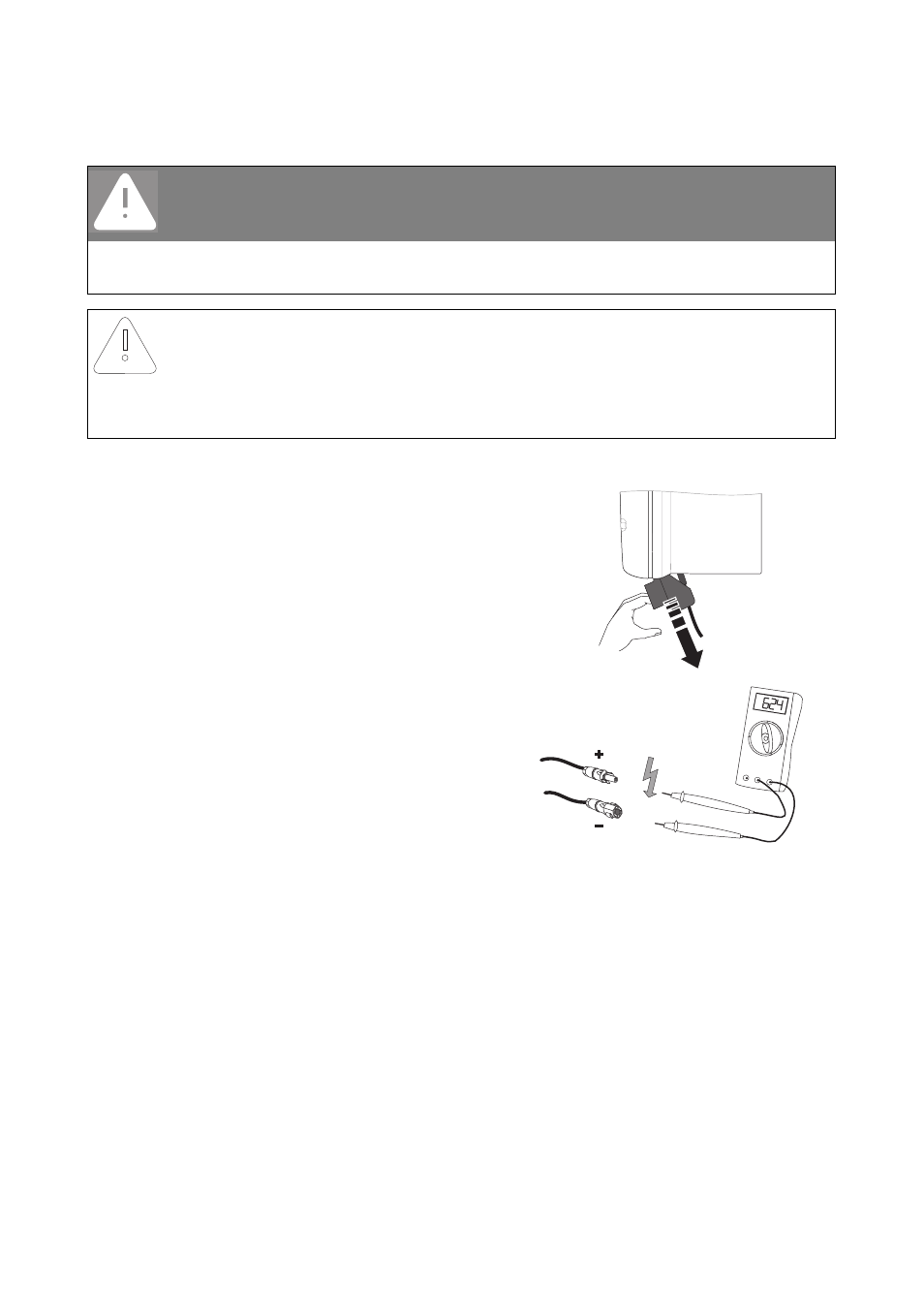

5.4.4 PV-Generator (DC) anschließen
1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
2. Electronic Solar Switch nach unten, leicht in
Richtung Wand, abziehen.
3. Anschlussleitungen der PV-Module auf richtige
Polarität und Einhaltung der maximalen
Eingangsspannung des Wechselrichters prüfen.
Bei einer Umgebungstemperatur über 10 °C sollte
die Leerlaufspannung der PV-Module nicht mehr als
90 % der maximalen Eingangsspannung des
Wechselrichters betragen.
Prüfen Sie andernfalls die Anlagenauslegung und
die Verschaltung der PV-Module. Bei niedrigeren
Umgebungstemperaturen kann die maximale
Eingangsspannung des Wechselrichters sonst
überschritten werden.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter
ausgeschaltet ist.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V
einsetzen.
