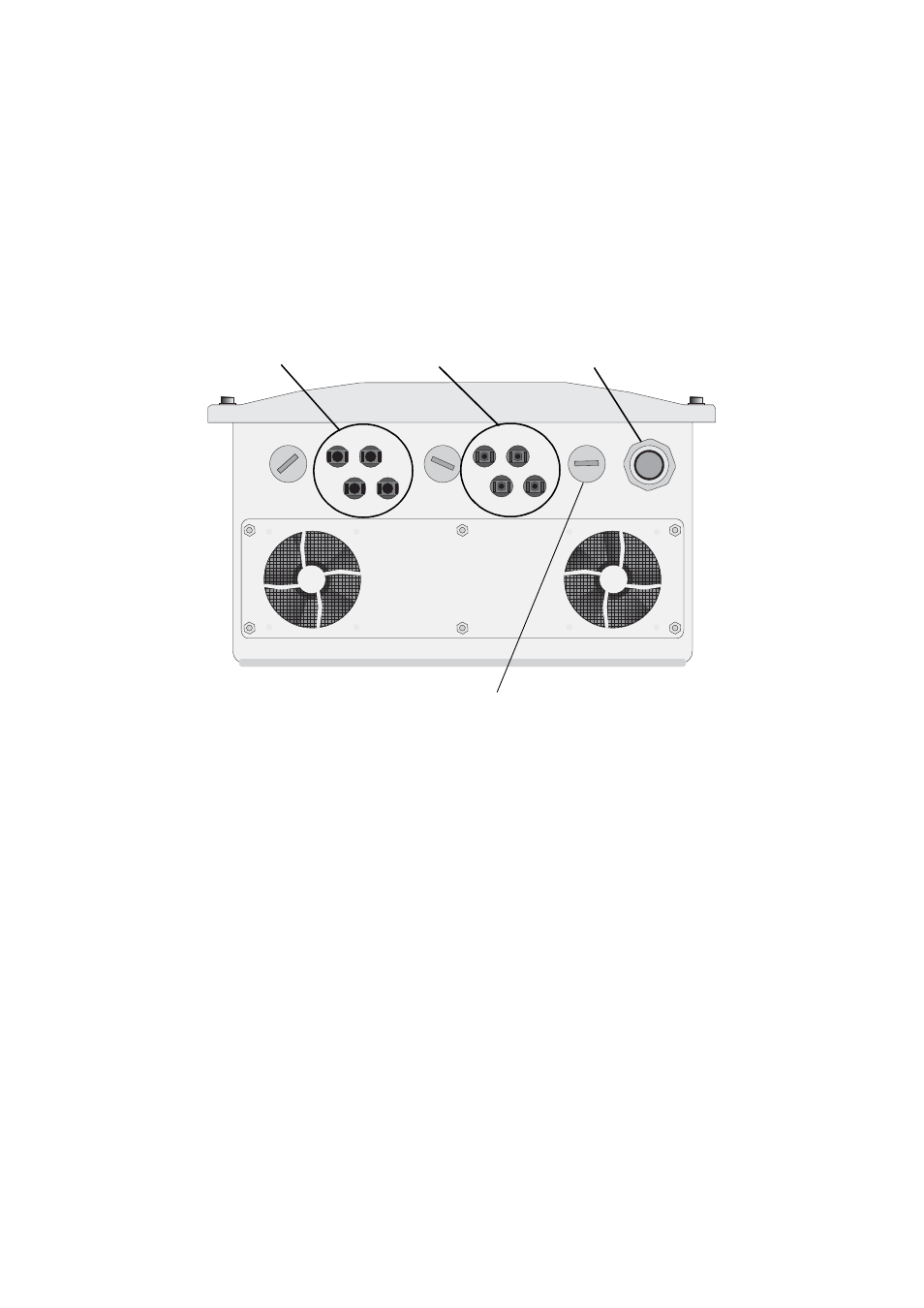

Alle Anschlüsse des Gleichstromzugangs und des öffentlichen Stromnetzes sowie die
optionalen Kommunikationsleitungen, befinden sich an der Unterseite des Windy Boy
5000 / 6000. Die jeweiligen DC-Anschlüsse für + und - sind im Windy Boy 5000 /
6000 intern parallel geschaltet.
Steckverbinder
für DC+ Kabeldurchlass für den
Netzanschluss
Öffnung für die optionale Kommunikation
über RS232, RS485 oder Funk (PG 16)
Steckverbinder
für DC-
