SMA Technologie AG Gerätebeschreibung
Betriebsanleitung WB50_60-11:FD4205 Seite 17
3.3 Betriebszustände

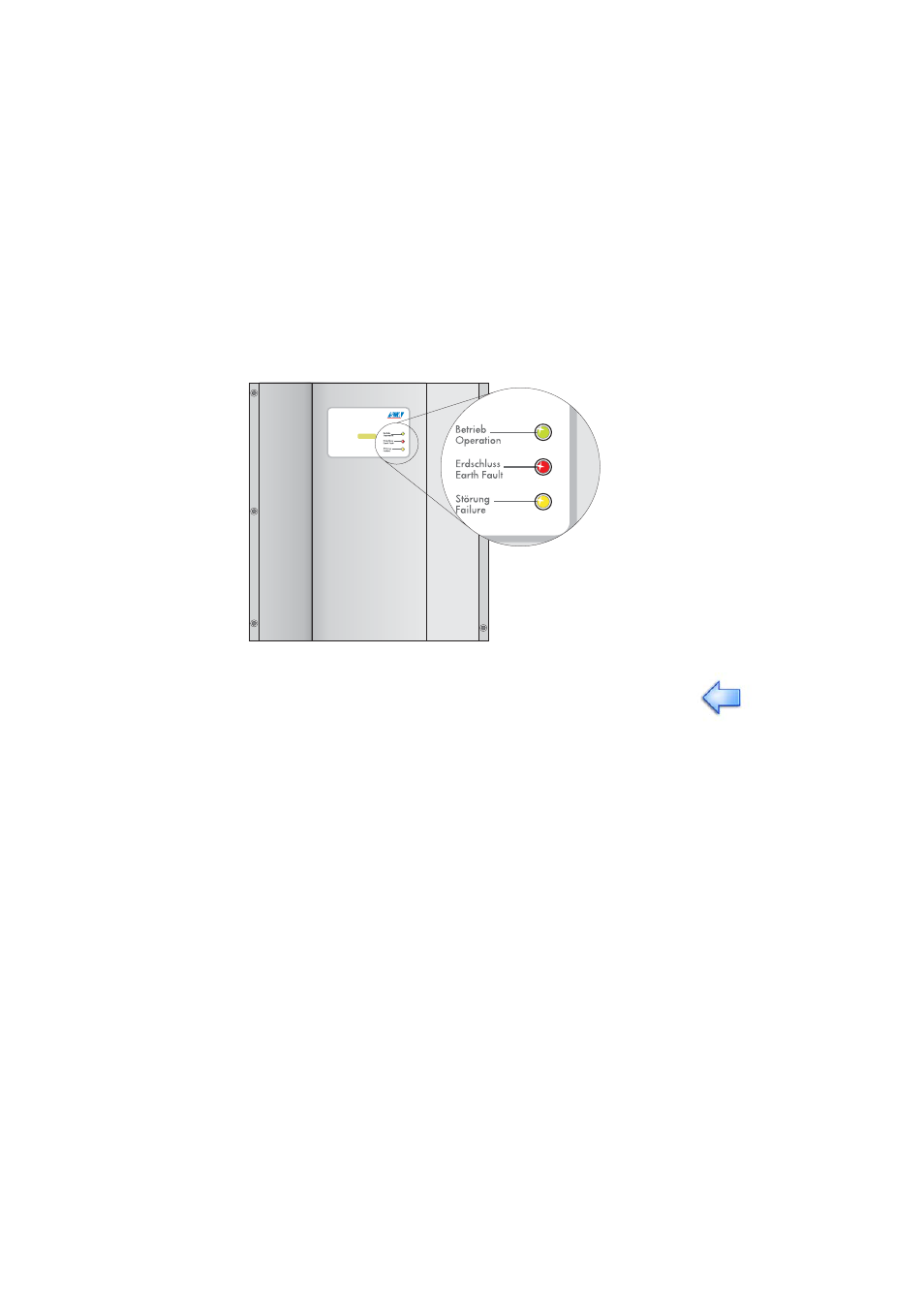

Die unterschiedlichen Betriebszustände werden mit drei Leuchtdioden (LED) im Ge-
häusedeckel des Windy Boy 5000 / 6000 angezeigt. Damit das Gerät über die in-
tegrierten LEDs einen Betriebszustand signalisieren kann, muss der Windy Boy 5000
/ 6000 DC-seitig angeschlossen sein. Es muss genügend Windkraft vorhanden sein,
damit der Windy Boy 5000 / 6000 ausreichend mit DC-Spannung versorgt wird.
Eine vollständige Beschreibung der möglichen Anzeigen finden Sie in Kapitel 3.3.4
„Beschreibung der Betriebszustände” (Seite 19). Diese können in drei Kategorien
eingeteilt werden:
3.3.1 Normale Betriebszustände
Solange keine oder nur die grüne Kontroll-LED leuchtet oder blinkt, befindet sich der
Windy Boy 5000 / 6000 in einem seiner normalen Betriebszustände. Auch das
gleichmäßige Leuchten aller drei LEDs zeigt einen ordnungsgemäßen Betriebszu-
stand an („Initialisierung“). Alle anderen Signale weisen auf gestörte Betriebszustän-
de hin.
Der Betreiber der Anlage sollte besonders im ersten Jahr nach der Installation
diese Anzeige bei unterschiedlichen Windgeschwindigkeiten regelmäßig über-
prüfen.
Windy
Boy
Netzwechselrichter für Windenergieanlagen
Grid tied inverter for wind turbines
Pac 903W Upv 330V
