Elektrischer Anschluss SMA Solar Technology AG
30 WB36TL_50TL-IDE102011 Installationsanleitung

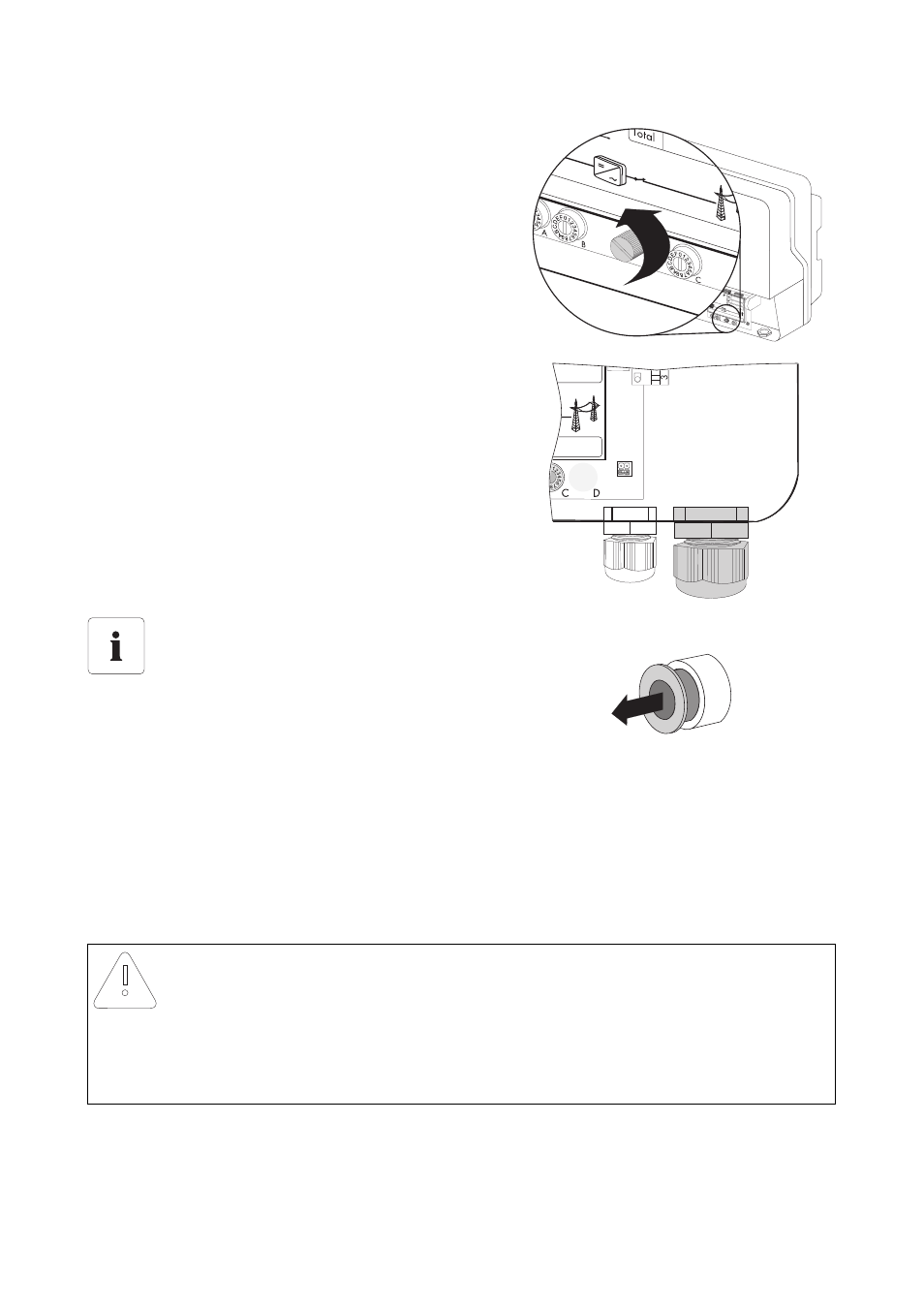

8. Für leichteren Anschluss, Schraube des Display so
weit lösen, bis sich das Display hochklappen lässt.
Display hochklappen, bis es einrastet.
9. Überwurfmutter der AC-Kabelverschraubung
abdrehen und Blindstopfen aus der
Kabelverschraubung entfernen.
10. Kabel durchziehen.
11. Alle AC-Klemmen öffnen.
Dichtung in der AC-Kabelverschraubung
In der Kabelverschraubung befindet sich eine
zweiteilige Dichtung. Wenn nötig, inneren
Einsatz der Dichtung entfernen. Dies ist
notwendig, um z. B. ein dickeres Kabel
durchzuführen.
Folgende Richtwerte gelten:
• Kabeldurchmesser mit Dichtung und Einsatz: 12 mm … 16 mm
• Kabeldurchmesser mit Dichtung ohne Einsatz: 15 mm …21 mm
ACHTUNG!
Brandgefahr beim Anschluss von 2 Adern an einer Klemme.
Beim Anschluss von 2 Adern pro Klemme besteht durch einen schlechten elektrischen
Kontakt eine Überhitzungs- oder Brandgefahr.
• Maximal eine Ader pro Klemme anschließen.
