Seite 34
Elektrischer Anschluss
SMA Solar Technology AG
34
WB36TL_50TL-IDE102011
Installationsanleitung

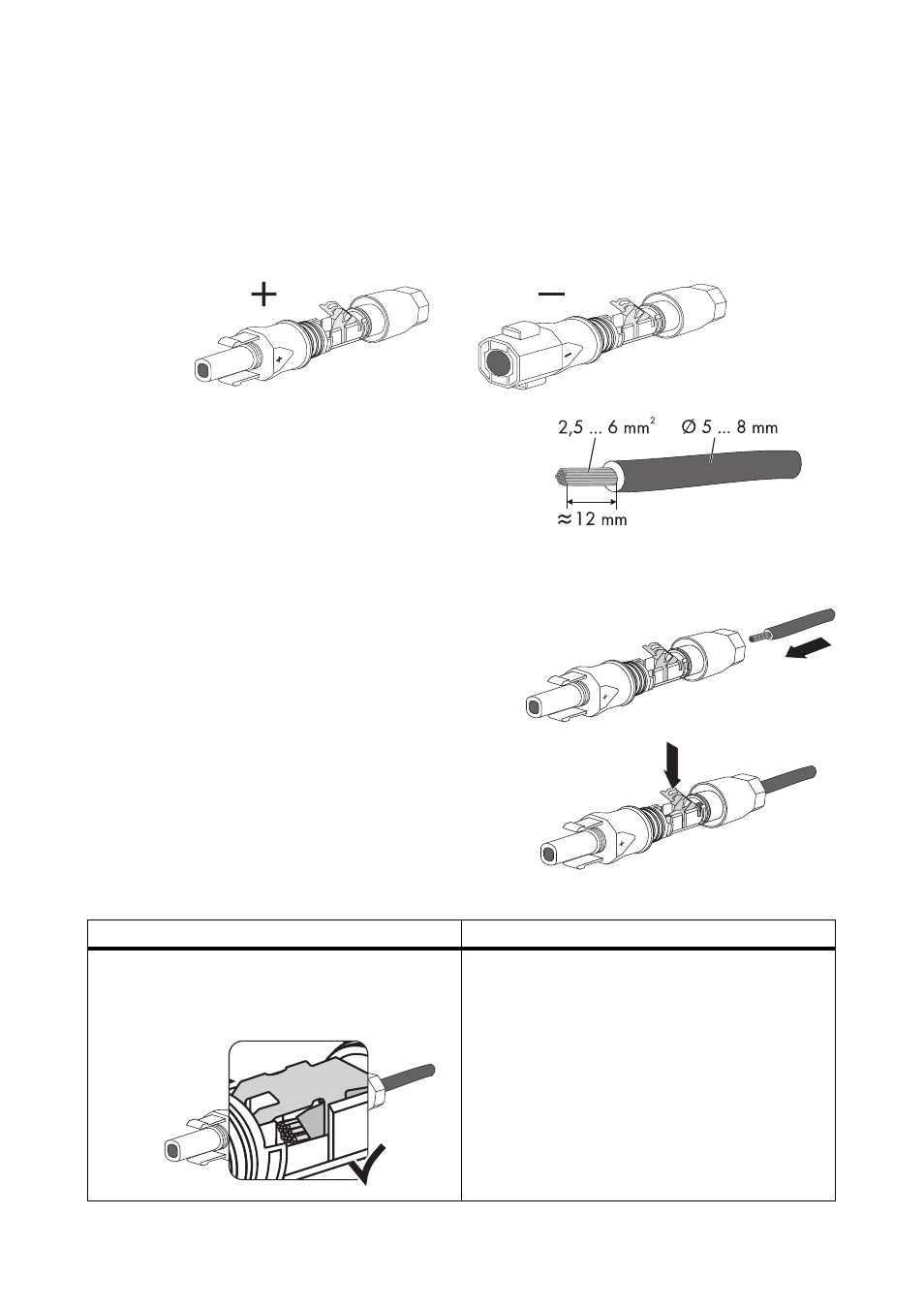

5.4.2 DC-Steckverbinder konfektionieren
Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen der Windy Boy Protection Box
(WBP-Box 500-11) mit den mitgelieferten DC-Steckverbindern ausgestattet sein.
Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf
richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „ − “ gekennzeichnet.
Leitungsanforderungen:
• Verwenden Sie eine PV1-F Leitung.
Vorgehensweise
1. Abisolierte Leitung bis zum Anschlag in den Stecker
einführen.
2. Den Klemmbügel nach unten drücken, bis er hörbar
einrastet.
3. Korrekten Sitz der Leitung prüfen:
Ergebnis
Maßnahme
☑ Wenn die Leiter in der Kammer des
Klemmbügels zu sehen sind, sitzt die
Leitung korrekt.
• Mit Punkt 4 fortfahren.
