Fehlersuche SMA Solar Technology AG
80 WB36TL_50TL-IDE102011 Installationsanleitung

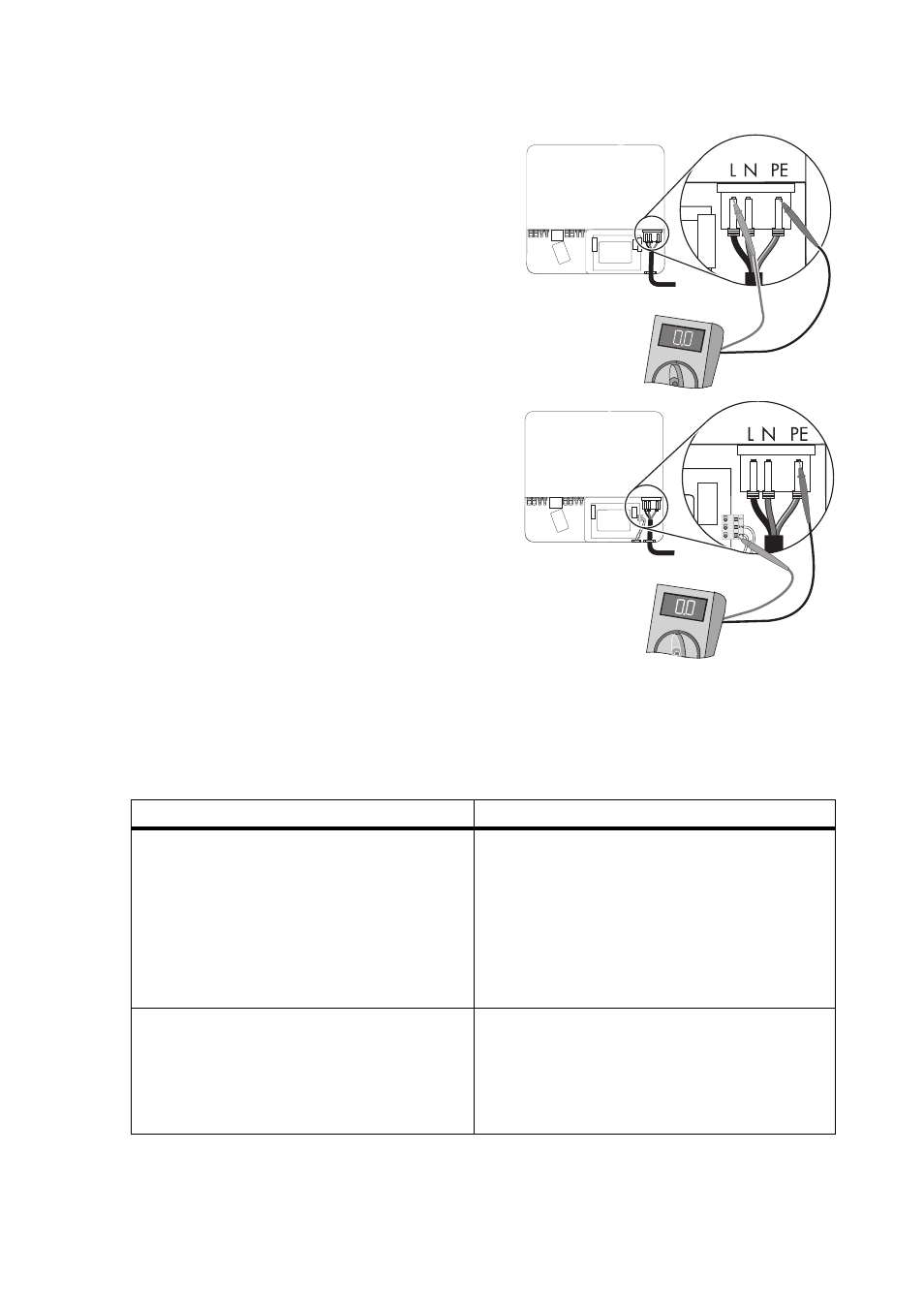

6. Spannungsfreiheit L gegen PE mit Hilfe eines
geeigneten Messgeräts an der AC-Klemme
feststellen.
☑ Ist eine Spannung messbar, Installation prüfen!
7. Spannungsfreiheit des Multifunktionsrelais gegen
PE an allen Klemmen feststellen.
☑ Ist eine Spannung messbar, Installation prüfen!
8. L1, L2 und L3 der Kleinwindenergieanlage von der Windy Boy Protection Box trennen.
9. Widerstand zwischen L1 der Kleinwindenergieanlage und dem Erdpotenzial messen.
10. Widerstand zwischen L2 der Kleinwindenergieanlage und dem Erdpotenzial messen.
11. Widerstand zwischen L3 der Kleinwindenergieanlage und dem Erdpotenzial messen.
Ergebnis Maßnahme
Der gemessene Widerstand ist nahezu
unendlich.
☑ Es liegt kein Erdschluss an der
Kleinwindenergieanlage vor.
Vermutlich liegt ein Erdschluss in der Windy Boy
Protection Box oder in den Zuleitungen zum
Wechselrichter vor.
• Windy Boy Protection Box vom
Wechselrichter trennen und Widerstand
aller Anschlüsse und dem Erdpotenzial
messen.
Der gemessene Widerstand ist sehr klein (<
10 Ω ).
☑ Es liegt ein Erdschluss in der
Kleinwindenergieanlage vor.
• Erdschluss vom Installateur der
Kleinwindenergieanlage beseitigen
lassen, bevor Sie die
Kleinwindenergieanlage wieder an der
Windy Boy Protection Box anschließen.
