SMA WB 3600TL Benutzerhandbuch
Seite 31
SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
WB36TL_50TL-IDE102011
31

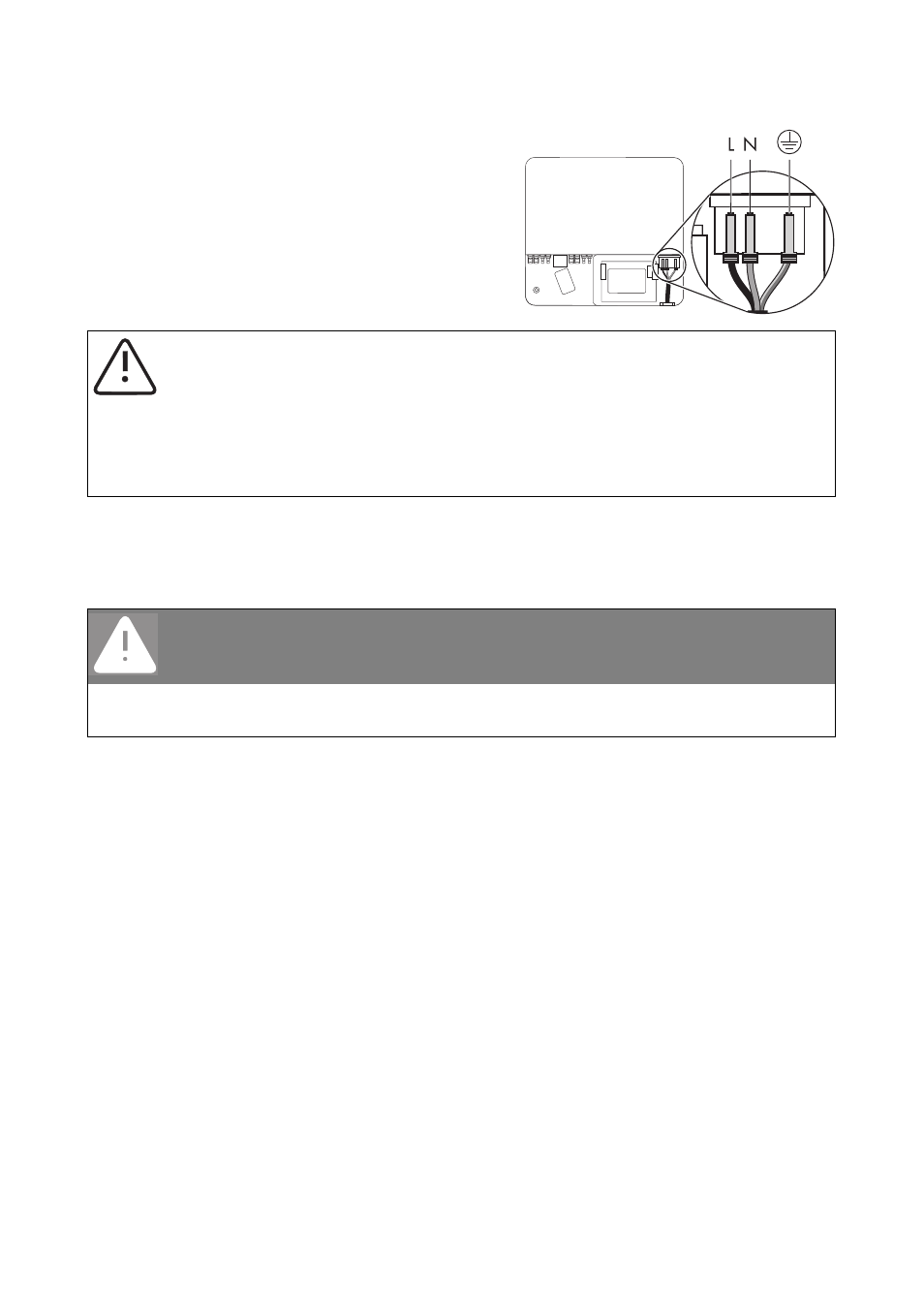

12. L, N und Schutzleiter (PE) entsprechend der
Beschriftung an die AC-Klemmen anschließen.
Die PE-Ader muss dabei 5 mm länger sein, als die
von L und N!
L und N dürfen nicht vertauscht werden!
13. Alle Klemmen der AC-Klemme wieder schließen, bis sie einrasten.
14. Das Display herunterklappen und die Schraube festdrehen.
15. Überwurfmutter wieder fest auf die Kabelverschraubung drehen.
☑ Der Wechselrichter ist an das öffentliche Stromnetz (AC) angeschlossen.
VORSICHT!
Quetschgefahr durch Zuschnappen der Klemmen.
Die Klemmen schnappen beim Schließen schnell und kräftig zu.
• Klemmen nur mit dem Daumen herunter drücken, nicht die ganze Klemme umgreifen.
• Es dürfen keine Finger unter der Klemme sein.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter.
• Den Leitungsschutzschalter erst einschalten, wenn der Wechselrichter fest
verschlossen und auch die Kleinwindenergieanlage angeschlossen ist.
