26
FR CH
Veillez.à.ce.que.la.chaîne.soit.
correctement.ajustée..
Respectez.le.bon.angle.d’affû-
tage.et.les.dimensions.minimales.
de.la.chaîne.à.scier...
Enlevez.le.moins.de.matériau.
possible...

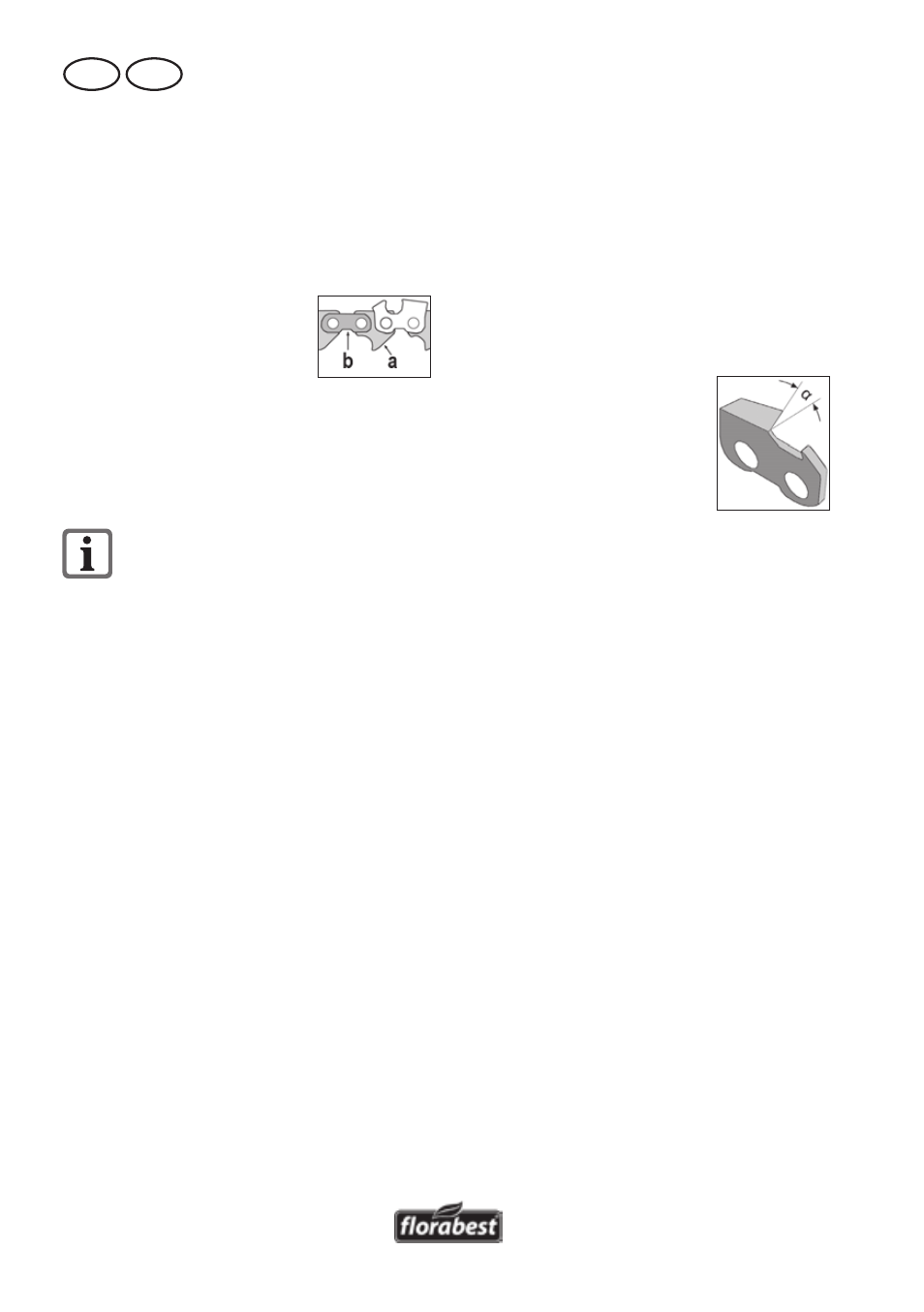

Ne.rectifiez.pas........
l’intérieur.des.
maillons.chasseurs.
(a).ou.d’assem-
blage.(b),.la.chaîne.risque.autre-
ment.de.se.casser..
En.cas.de.non-observation,.il.y.a.
risque.d’accident.à.l’utilisation.
de.la.chaîne.à.scier.
Remarques.sur.l’affûtage
• Avant de procéder à l’affûtage, nettoyez
la chaîne de la scie. Avec un pinceau
ou un chiffon de nettoyage, éliminez les
restes de bois contenant de l’huile ou des
résidus d’huile.
• Après l’affûtage, tous les maillons de
coupe doivent être de même longueur et
de même largeur.
• La chaîne est usée et doit être remplacée
lorsqu‘il ne reste plus qu‘env. 4 mm de la
dent de coupe.
. Mettre.en.place.la.chaîne.de.la.scie.:
1. Pour l’ouverture du rail de guide-
chaine, tournez le levier de tension
dans le sens inverse des aiguilles
d’une montre (13). Pour ce faire, vous
devez ramener le levier de tension plu-
sieurs fois dans la position de départ.
Pour déverrouiller le levier de tension,
tirez le levier de tension vers l’extérieur
et laissez-le s’enclencher de nouveau
après l’avoir ramené dans la position
de départ.
2. Placez la chaîne de la scie dans la
glissière de chaînes (7). Les bords de
cran doivent être face au disque abra-
sif (18).
3. Rabattez la butée de chaînes (15) vers
le bas et tirez la chaîne de la scie en
arrière jusqu’à ce que la dent tran-
chante (27) soit ajustée à la butée (voir
figure  ).
Régler.l’angle.d’affûtage..
4. Desserrez la vis d’arrêt
(10) et réglez le support
tournant du dispositif de
serrage de chaînes (12)
à l’angle d’affûtage α ap-
proprié au moyen de
l’échelle (11).
Resserrez la vis d’arrêt.
Régler.la.butée.:
5. Le moteur étant arrêté, déplacez vers
le bas la tête porte-meule (2) de la poi-
gnée (4)
6. A l’aide de la vis de réglage pour
l’avance de chaînes (14a) guidez la
dent tranchante (27) du disque abrasif
(18) jusqu’à ce que la dent tranchante
soit ajustée au disque abrasif (voir
figure
‚
). Bloquez la vis de réglage
(14a) avec l’écrou de réglage (14b).
7. Fixez les chaînons dans le rail de
guide-chaine (7) en tournant le levier
de tension (13) dans le sens des ai-
guilles d’une montre (cf. 1.).
8. A l’aide de la vis de réglage (6a), posi-
tionnez la butée de profondeur de telle
sorte que le disque abrasif (18) soit au
contact du fond de la dent (voir figure
‚
). Avec l’écrou de réglage, bloquez
la profondeur de meulage (6b).
. Affûtage:
9. Mettez l’appareil en marche (voir « Mise
en et hors service »).
