NL
50
ken.en.minimumafmetingen.van.
de.zaagketting.in.acht...
Verwijder.zo.weinig.mogelijk.ma-
teriaal...

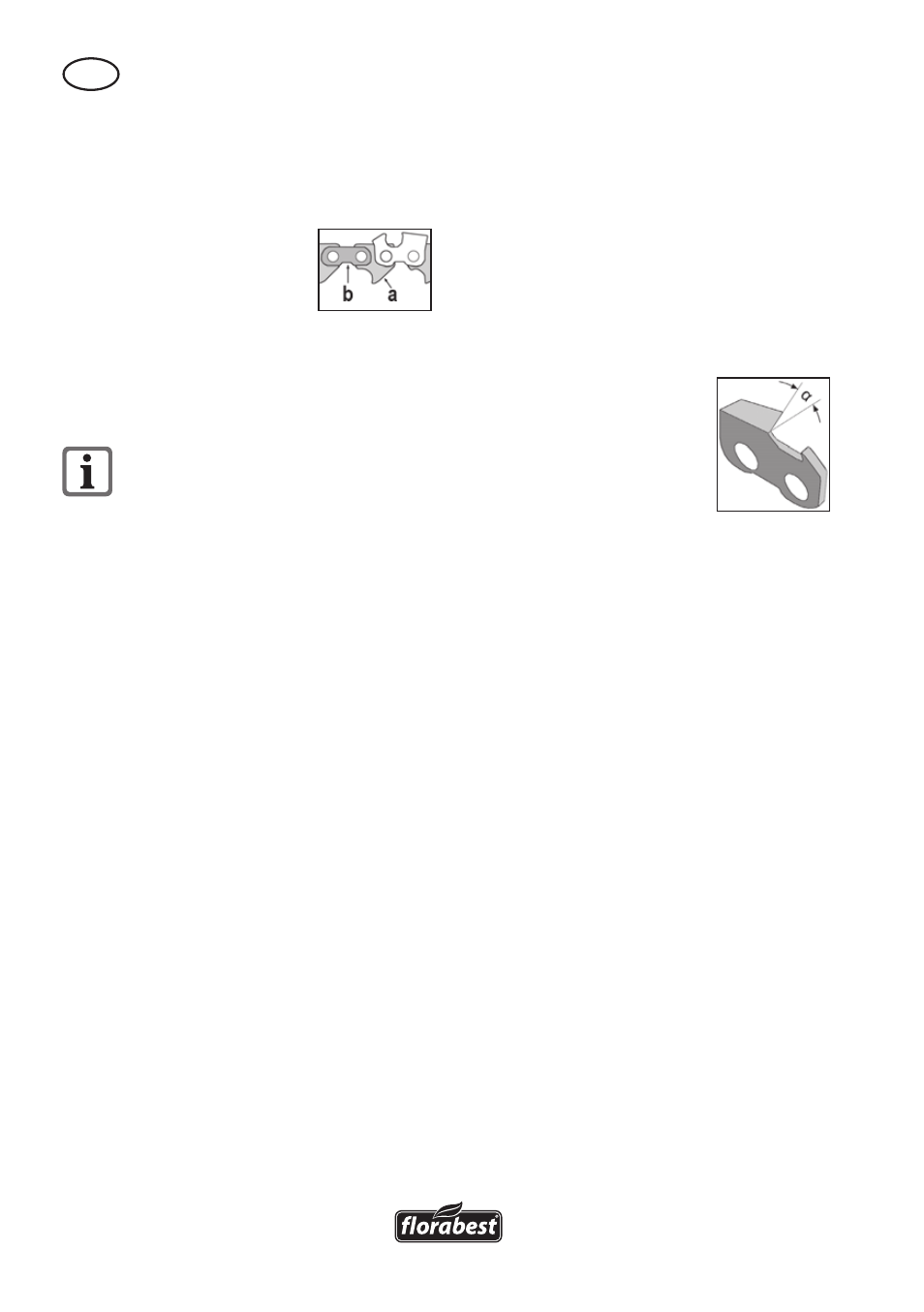

Slijp.niet.in.aandrij-...
vingsschakels.(a).of.
verbindingsschakels.
(b),.in.het.andere.ge-
val.kan.de.ketting.scheuren..
In.geval.van.veronachtzaming.be-
staat.er.gevaar.voor.ongevallen.bij.
de.omgang.met.de.kettingzaag.
.Aanwijzingen.voor.het.scherp-
slijpen
• Reinig de zaagketting vóór het
scherpslijpen. Elimineer de oliehou-
dende houtresten resp. olieresten met
een kwast of poetsdoek.
• Na het scherpslijpen moeten alle
snijdschakels even lang en breed zijn.
• De ketting is versleten en moet door
een nieuwe zaagketting vervangen
worden indien er nog maar ca. 4 mm
van de snijdtand over is.
Zaagketting.inleggen:
1. Om de ketinggeleiderail te ope-
nen, draait u de spanhefboom
(13) tegen de richting van de
wijzers van de klok in. Daarvoor
moet u de spanhefboom meer-
maals terug in de oorspronke-
lijke stand brengen.
Om de spanhefboom te ontgren-
delen, trekt u de spanhefboom
naar buiten en laat u hem, nadat
hij terug in de oorspronkelijke
stand gebracht werd, terug vast-
klikken.
2. Leg de zaagketting in de ketting-
geleiderail (7). De snijdkanten
moeten naar de slijpschijf (18)
wijzen.
3. Klap de kettingaanslag (15) naar
beneden en trek de zaagketting
zover achterwaarts totdat de
scherp te slijpen snijdtand (27)
tegen de aanslag ligt (zie afbeel-
ding

).
Scherpslijphoek.instellen:.
4. Draai de vergrendelschroef (10)
losser en stel aan
de draaitafel van
de kettingspaneen-
heid (12) de nood-
zakelijke scherp-
slijphoek α aan de
hand van de schaal (11) in.
Draai de vergrendelschroef weer
aan.
Aanslag.afstellen:
5. Beweeg de slijpkop (2) aan de
handgreep (4) bij een uitgescha-
kelde motor neerwaarts.
6. Leid met behulp van de stel-
schroef voor de kettingvoeding
(14a) de snijdtand (27) tegen de
slijpschijf (18) totdat de snijd-
tand tegen de slijpschijf ligt (zie
afbeelding
‚
). Borg de stel-
schroef (14a) met de stelmoer
(14b).
7. Bevestig de kettingschakels in
de kettinggeleiderail (7) door de
spanhefboom (13) in de richting
van de wijzers van de klok te
draaien (zie 1.).
8. Stel de diepteaanslag met be-
hulp van de stelschroef (6a) zo-
danig in, dat de slijpschijf (18) de
tandbodem raakt (zie afbeelding
‚
). Verzeker de slijpdiepte met
de stelmoer (6b).
