38
IT CH
ghezza.
• La catena è consumata e deve essere
sostituita con una nuova quando riman-
gono ca. 4 mm del dente di taglio.
Inserimento.catena:
1. Per aprire il pattino di guida catena girare
la leva di serraggio (13) in senso antio-
rario. A tale proposito la leva di serraggio
deve essere ricondotta ripetutamente
nella posizione iniziale.
Per sbloccare la leva di serraggio tirarla
verso l’esterno e dopo il ritorno farla
scattare nella posizione iniziale.
2. Inserire la catena nel pattino di guida
catena (7). I bordi di taglio devono indi-
care verso la mola abrasiva (18).
3. Ribaltare la battuta d’arresto catena (15)
verso il basso e tirare la catena all’indie-
tro fino a quando il nottolino di taglio da
affilare (27) raggiunge la battuta d’arre-
sto (vedi figura

).

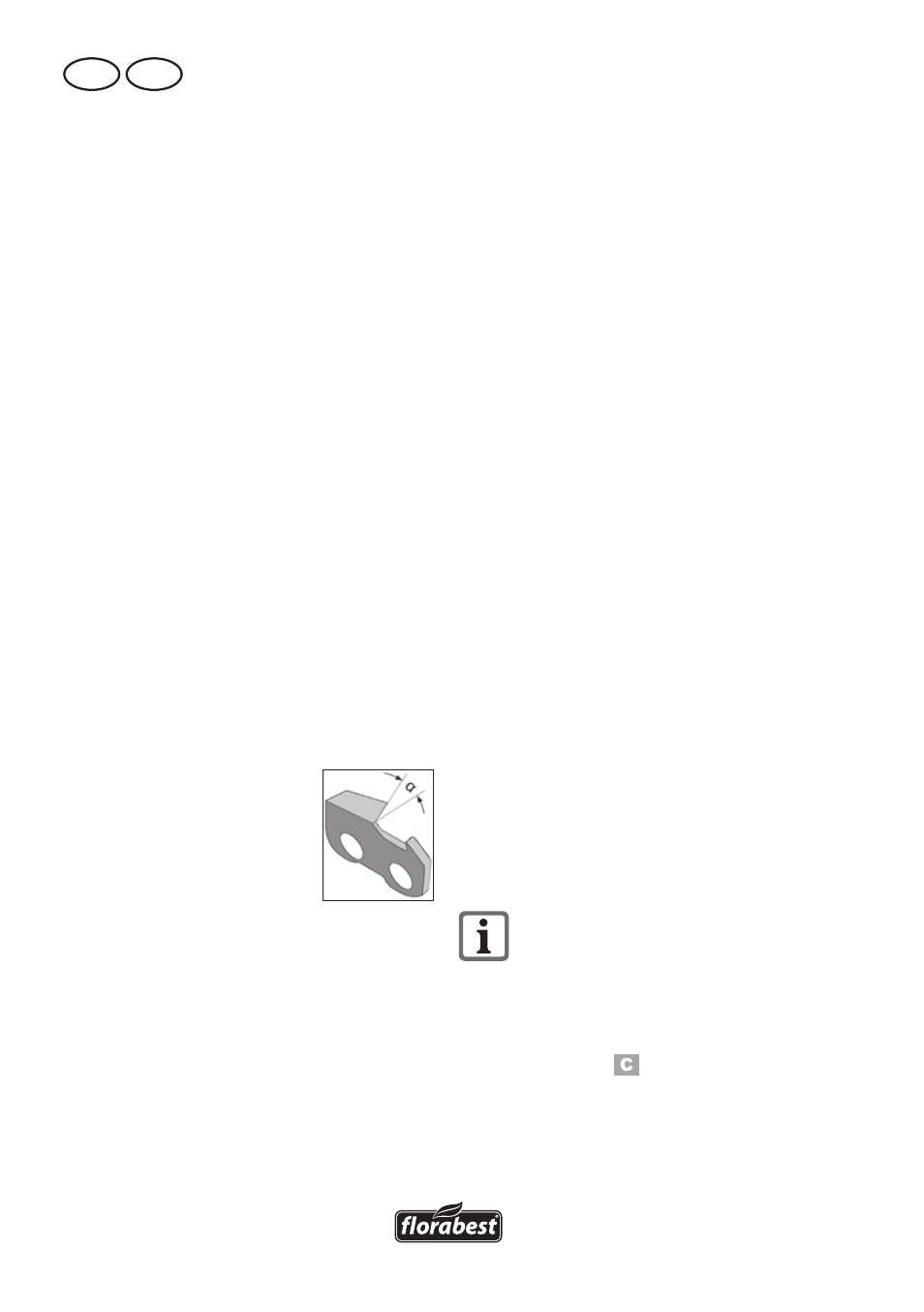

Impostazione.dell’angolo.di.affilatura:.
4. Allentare la vite di bloccaggio (10) e
impostare sull’alimen-
tatore rotativo dell’unità
tendicatena (12) l’angolo
di affilatura α necessario
mediante la scala (11).
Stringere la vite di bloc-
caggio.
Regolazione.della.battuta.d’arresto:
5. Spostare la testa portamola (2) sull’impu-
gnatura (4) verso il basso con il motore
spento.
6. Per l’avanzamento catena (14a) avvi-
cinare mediante la vite di regolazione il
nottolino di taglio (27) alla mola abrasiva
(18), fino a quando il nottolino di taglio
poggia sulla stessa (vedi figura
‚
).
Bloccare la vite di regolazione (14a) con
il dado di regolazione (14b).
7. Fissare gli anelli della catena nel pattino
di guida catena (7) mediante rotazione
della leva di serraggio (13) in senso ora-
rio (vedi 1.).
8. Impostare l’arresto di profondità con
l’ausilio della vite di regolazione (6a) in
modo tale che la mola abrasiva (18) toc-
chi il fondo del nottolino (vedi figura ‚ ).
Bloccare la profondità di affilatura con il
dado di regolazione (6b).
Affilatura:
9. Accendere l‘apparecchio (vedi „inter-
ruttore di accensione e spegnimento “).
10.Esercitando una lieve pressione
sull‘impugnatura (4) spostare la testa
portamola (2) verso il basso e affilare il
dente di taglio.
La mola abrasiva (18) non deve essere
arrestata manualmente. Per evitare,
ridurre tempestivamente la pressione
di contatto.
11. Per il trasporto della catena spegnere
l‘apparecchio.
Allentare la leva di serraggio (13) e
fissare l’anello della catena da affilare
successivo con l’ausilio della battuta
d’arresto catena regolato (15) e della
leva di serraggio nel pattino di la guida
catena (7).
Affilare prima i denti di un lato della
catena. Successivamente regolare
l‘angolo di affilatura e affilare i den-
ti dell‘altro lato della catena.
Controllare.la.distanza.del.limitatore.di.
profondità.(vedi. .figura.
ƒ
):
Le parti seganti della catena sono gli
anelli taglienti composti da un dente di
taglio (25) e un nasello di limitazione della
profondità (26). La distanza dell‘altezza
tra questi due determina la distanza del
