A
NSCHLÜSSE
Die Kabel werden getrennt an den Scanner und den Drucker angeschlossen. Wir empfehlen
Ihnen, zuerst die Kabel des Scanner-Teils anzuschließen.
Anschluss der Kabel an den Scanner
+ Achten Sie darauf, dass die Schalter des Scanners und des Druckers auf "O" stehen.
+
1 - Stecken Sie das Centronics-Kabel in den Scanner und verriegeln Sie es mit den beiden
Metallklammern.
+ 2 - Stecken Sie das LAN-Kabel (nicht mitgeliefert) in die LAN-Buchse des Scanners ein.
+ 3 - Stecken Sie das Telefonkabel in die Telefonbuchse des Scanners ein.
+ 4 - Stecken Sie das Netzkabel in die Netzbuchse des Scanners ein.

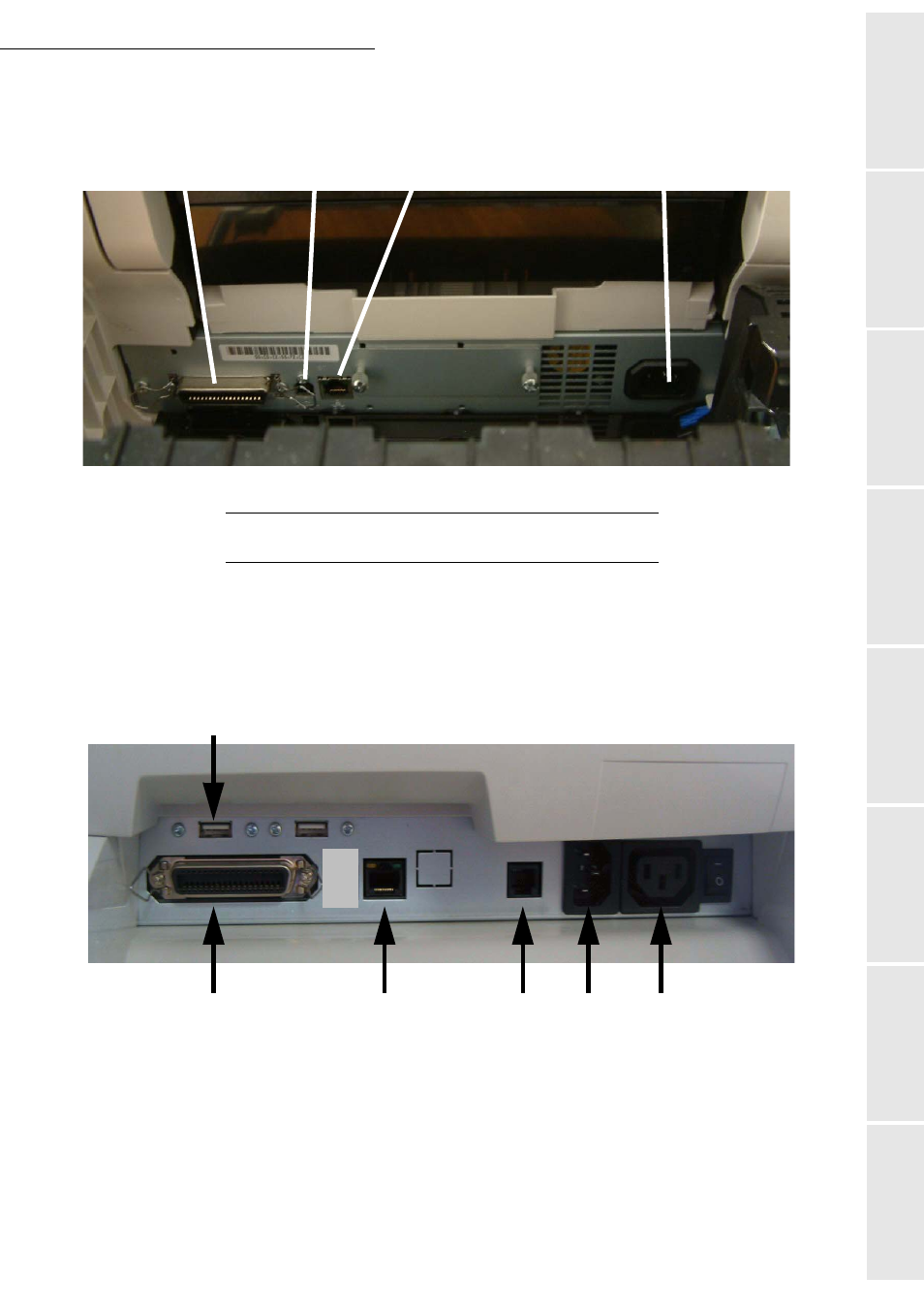

Centronics-Parallelport LAN-Buchse USB-Port Netzkabelbuchse
1 2 3 4 5
6
