A-7
Anhang
3

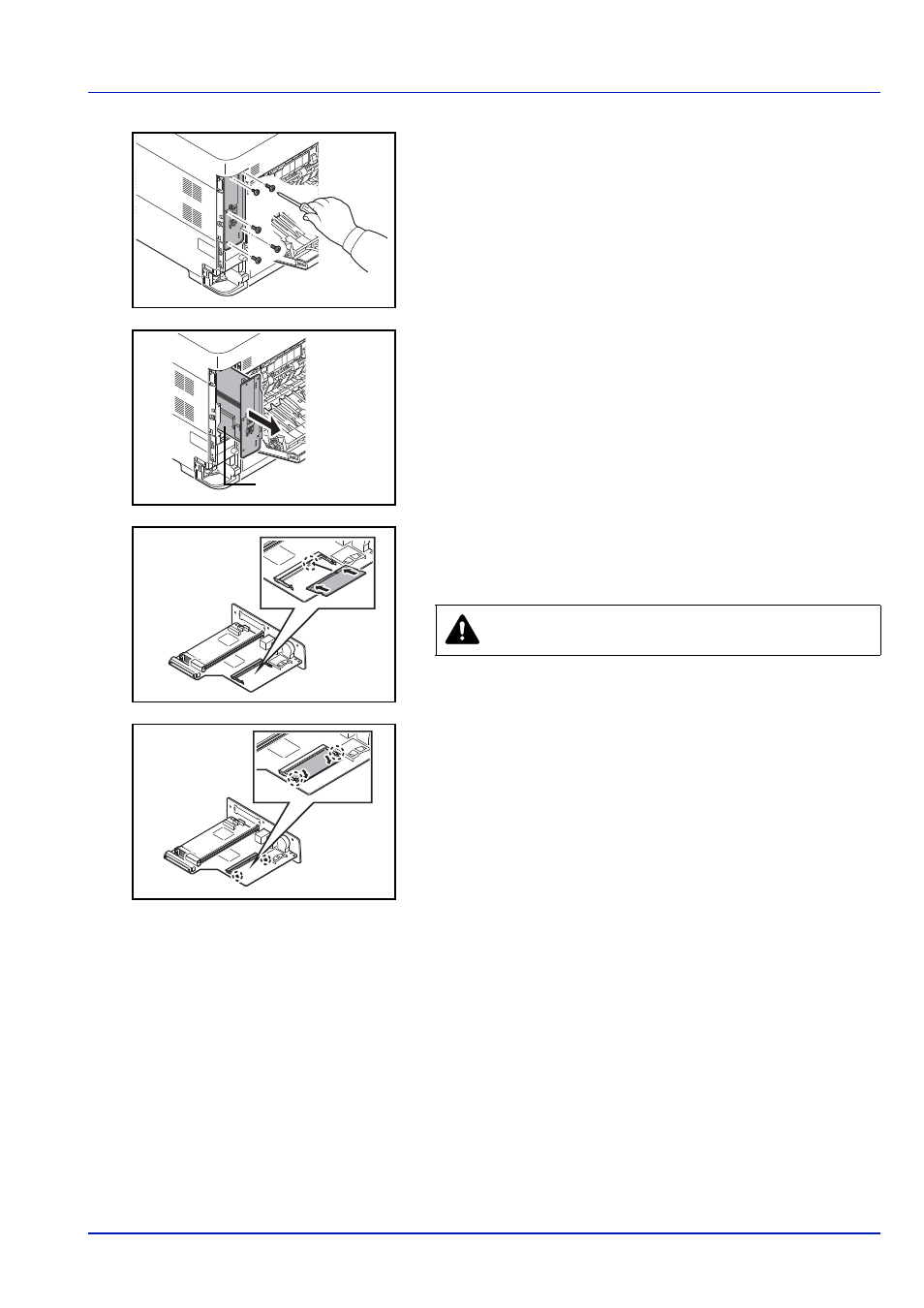

Lösen Sie die beiden Schrauben auf der Rückseite der Drucker-
Hauptplatine.
4
Ziehen Sie die Hauptplatine vorsichtig heraus.
5
Das Speichermodul aus der Verpackung nehmen. Das
Speichermodul vorsichtig so in den Speichermodul-Sockel stecken,
dass die Einkerbungen am Modul mit den entsprechenden
Vorsprüngen im Steckplatz fluchten.
6
Drücken Sie die Speichermodule sanft in die richtige Position.
7
Nach der Installation der Module setzen Sie die Hauptplatine wieder
ein und befestigen Sie die Schrauben.
Speichererweiterung ausbauen
Um ein Speichermodul ausbauen zu können, zunächst die Hauptplatine aus dem Drucker herausziehen und die
Halteklammern nach außen klappen. Danach das Modul vorsichtig aus dem Sockel herausnehmen.
Hauptplatine
VORSICHT Stecken Sie die Speichermodule
keinesfalls verkehrt herum ein.
