2-1
Teil 2 BEZEICHNUNGEN DER TEILE
(1) Originalabdeckung
Öffnen/Schließen Sie diese Abdeckung, um die Kopiervorlage
auf das Vorlagenglas zu legen.
(2) Kopienaufbewahrungsbereich
In diesem Bereich finden Sie die fertigen Kopien. Bis zu 250
Kopien (80 g/m
2 ) können hier gestapelt werden.
(3) Bedienfeld
Schaltflächen für die Einstellung von Kopiervorgängen usw.
(4) Papiermagazin
Sie können bis zu 300 Blatt (80 g/m 2 ) in das Papiermagazin
einlegen.
(5) Papierbreitenführungen
Stellen Sie diese Führungen auf die Breits des eingelegten
Papiers ein.
(6) Papierlängenführung
Stellen Sie diese Führung auf die Länge des eingelegten Papiers ein.
(7) Griff der linken Abdeckung
Heben Sie diesen Griff zum Öffnen der linken Abdeckung an.
(8) Multi-Einzug
Legen Sie kleinformatiges Papier oder Spezialpapier zum
Kopieren hier an.
(9) Stützablage des Multi-Einzugs
Ziehen Sie diese Ablage heraus, wenn auf ein größeres
Papierformat als 81/2’’/A4R kopiert wird.
(10) Gleiter
Stellen Sie den Gleiter auf die Breite des in den Multi-Einzug
eingelegten Papiers ein.

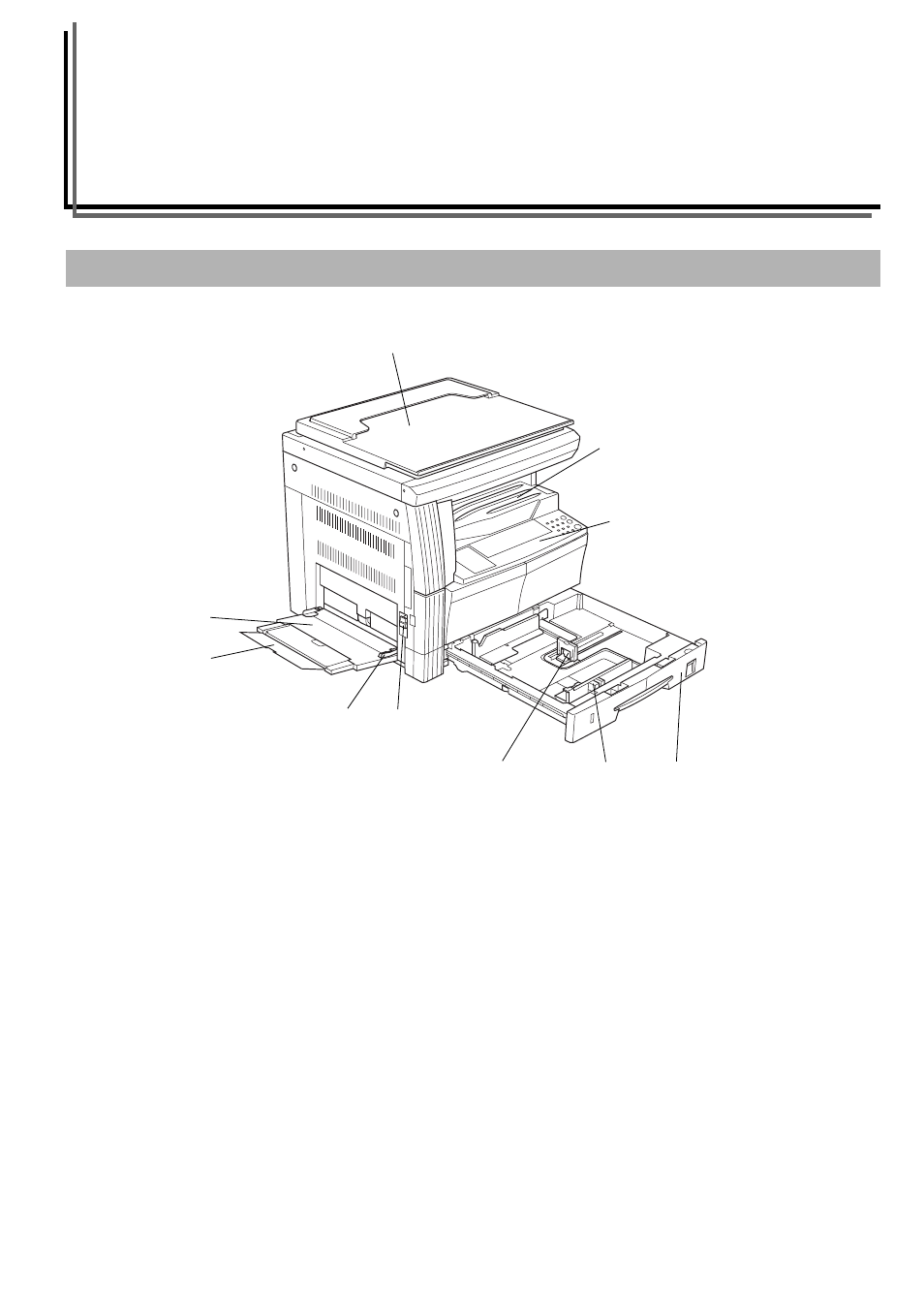

Hauptgerät
(1)
(2)
(3)
(7)
(8)
(9)
(10)
(6) (5) (4)
