Bedienung mit dem Webbrowser im eigenen Netzwerk
2�9 Sensor
Unter dem Menüpunkt
Sensor
finden Sie die grafische Auswertung der angeschlossenen Sensoren.

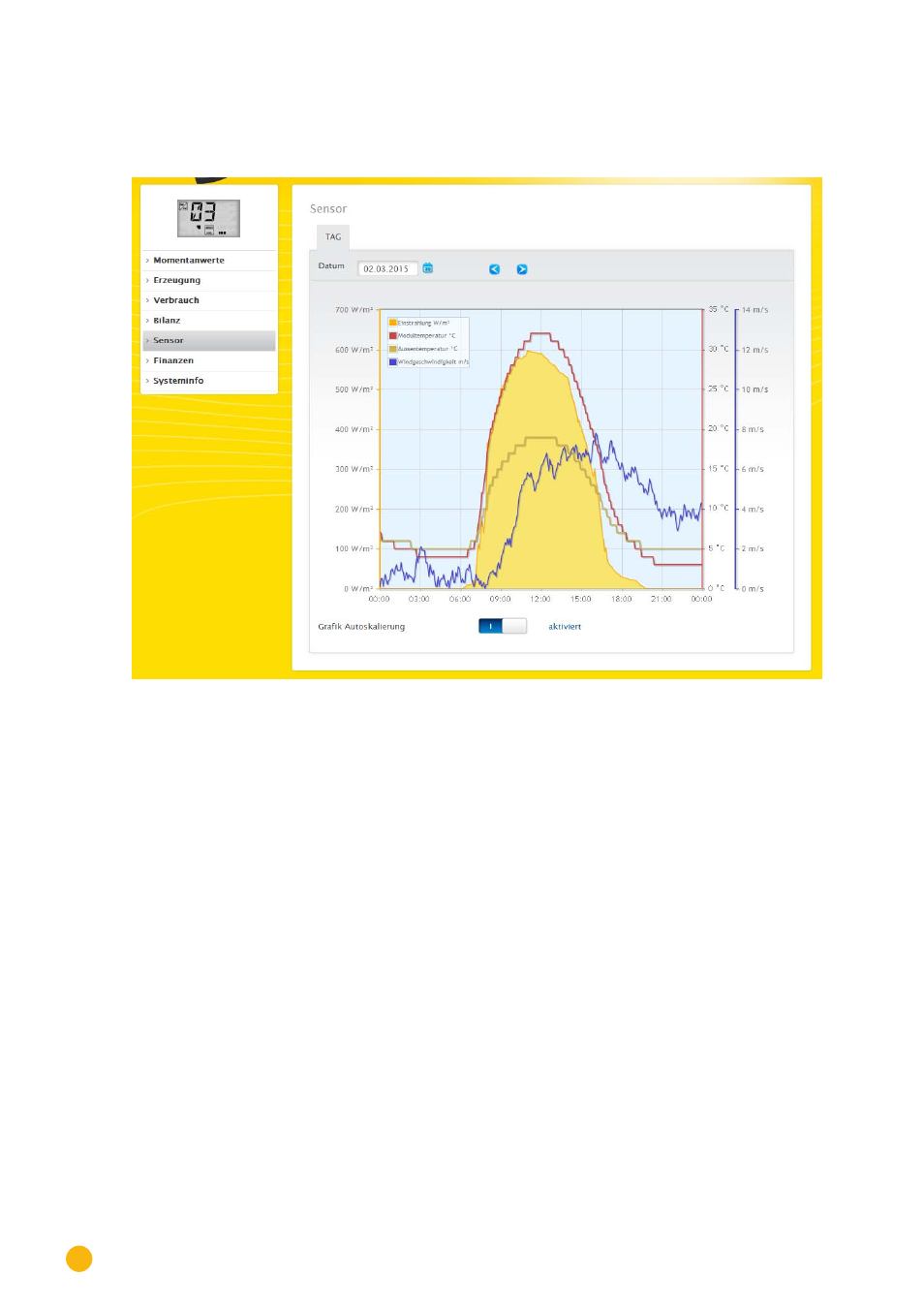

Abb.: Diagramm Werte der Sensorbox
Im Einzelnen werden folgende Werte angezeigt:
•
Einstrahlung W/m²
•
Modultemperatur C°
•
Außentemperatur C°
•
Windgeschwindigkeit m/s
Im Diagramm werden unterschiedliche Werte in unterschiedlichen Einheiten angezeigt. Die jeweils verwen-
deten Einheiten und die dazugehörigen Farben werden in der Legende angezeigt.
In dieser besteht außerdem die Möglichkeit, per Mausklick einzelne Werte aus- und einzublenden. Ferner
lassen sich über das Feld Datum bestimmte Tage auswählen und nachträglich noch auswerten.
Hinweis
!
Es sind erst Daten vorhanden, wenn ein Sensor angeschlossen ist.
