Bedienung mit dem Webbrowser im eigenen Netzwerk
Tracker-Vergleich
Um den Tracker-Vergleich aufzurufen, gehen Sie auf Diagnose | Wechselrichter-Diagnose | Tracker-Ver-
gleich.
Unter Tracker-Vergleich können über die Felder Datum, Gerät und Tracker, zwei Tracker (entweder vom
selben Gerät oder von zwei verschiedenen Geräten) an einem ausgewählten Datum miteinander verglichen
werden.

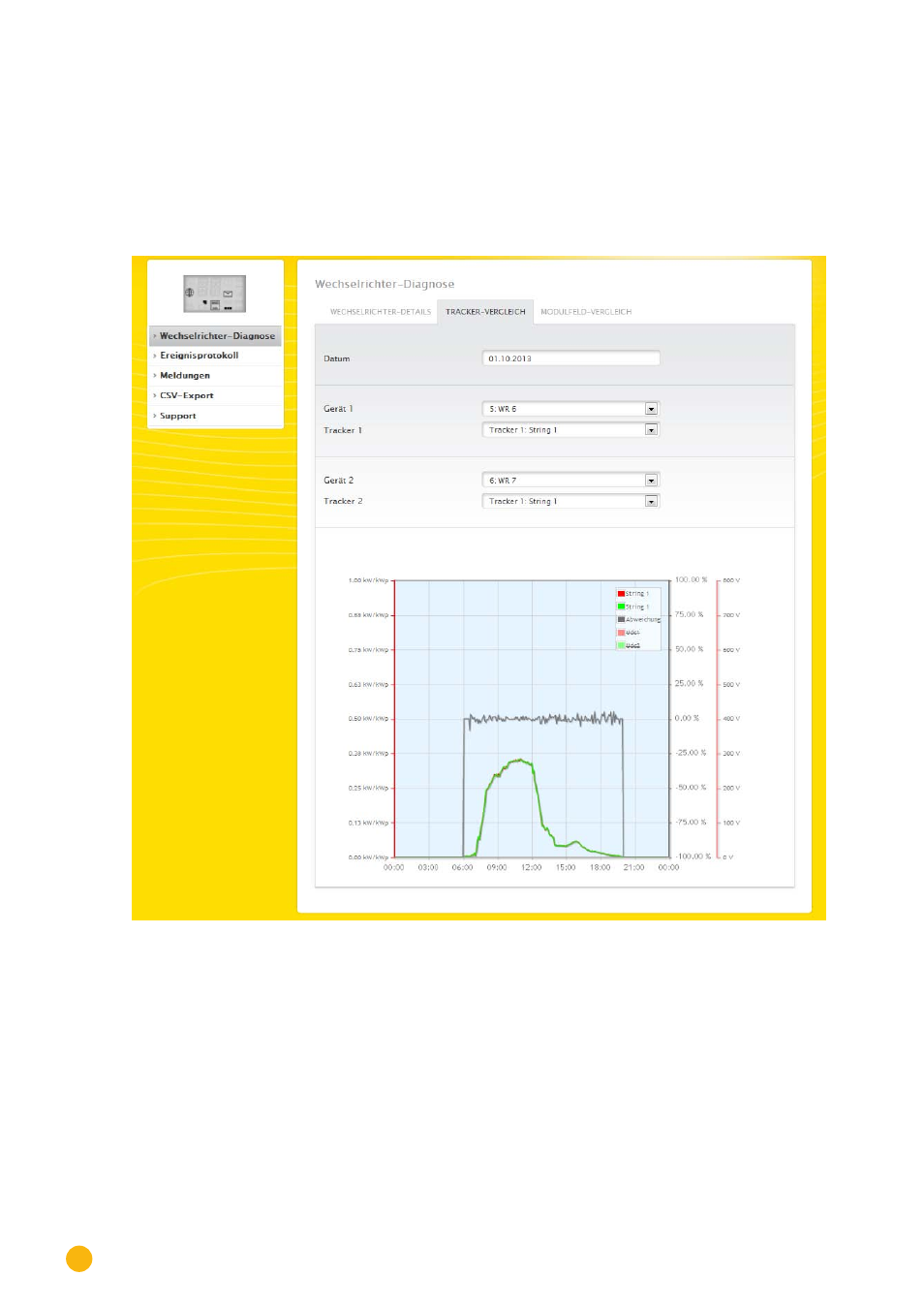

Abb.: Diagramm Tracker-Vergleich
Im Beispiel (siehe Abb.: Diagramm Tracker-Vergleich) wurden zwei verschiedene Wechselrichter zur Aus-
wertung ausgewählt und der besseren Übersicht wegen die Werte Udc1 und Udc2 abgewählt.
Die zwei Strings von Wechselrichter 6 und 7 werden direkt miteinander verglichen.
Die graue Linie stellt den Grad der Abweichung dar. Diese prozentuale Abweichung lässt sich an der Säule
rechts ablesen. Die Abweichung kann ins Plus, wie auch ins Minus erfolgen. Im Beispiel liegt die Abwei-
chung zwischen den Strings von ca. -5% bis +5%. Die Säule links zeigt die kW/kWp Leistung der Tracker
an.
In der Legende (rechts oben im Diagramm) können alle angezeigten Werte jederzeit per Mausklick explizit
an- und abgewählt werden.
