4�1�2 Smart Relais Box
Die Smart Relais Box verfügt über 8 Relais (4 Wechsler und 4 Schließer) und wird per RS485 an den
Solar-Log™ angeschlossen.
Die Relais können einzeln oder in Kombination durch die Smart Energy Logiken angesprochen wer-
den. So eignet sich das Gerät ideal für die Ansteuerung von Wärmepumpen (Beispiel siehe Kapitel
„5.4 Wärmepumpe über SG Ready Signale ansteuern“ auf Seite 24) oder zur Visualisierung der
Leistung.
Große Verbraucher können nicht direkt über dieses Gerät geschalten werden. In diesem Anwen-
dungsfall müssen an die Last angepasste Lastrelais zwischengeschaltet werden. Diese Lastrelais kön-
nen dann mit der Smart Relais Box angesteuert werden (Beispiel siehe Kapitel „5.2 Belüftungsanlage“
auf Seite 20)

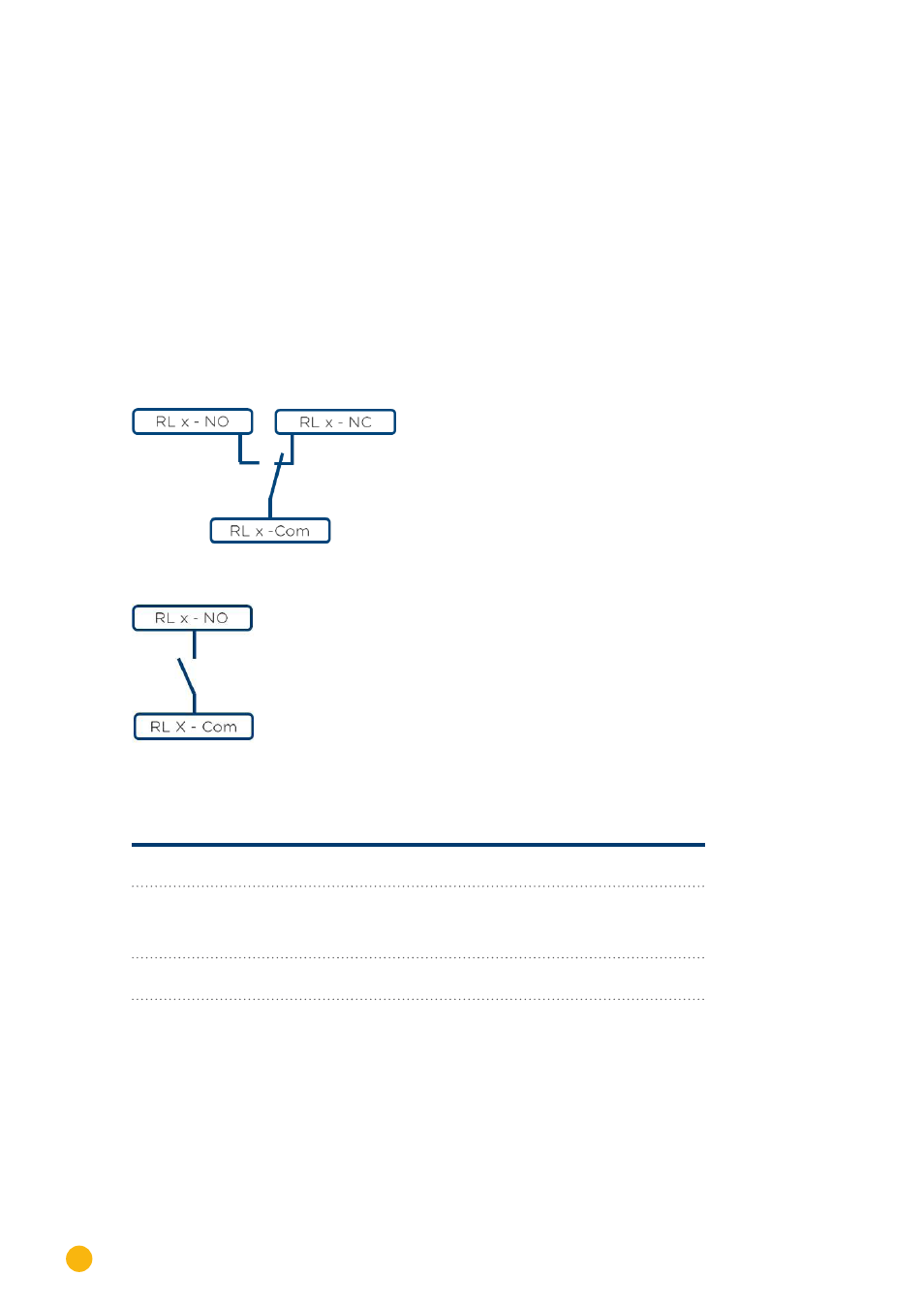

Schaltplan Wechslerkontakt
Schaltplan Schließerkontakt
Smart Relais Box
Art Schaltkontakt 4 x Wechsler
4 x Schließer
Kontaktbelastbarkeit 0.5 A @ 120 V
AC
0.25 A @ 240 V
AC
1 A @ 30V
DC
0.3 A @ 110V
DC
Anschluss an Solar-Log™ RS485
ohne andere Geräte
Technische Daten der Smart Relais Box
