Smart Energy Geräte
4�3�2 Smart Relais Station 3 x 16 A
Die Smart Relais Station 3 x 16 A bietet die Möglichkeit drei Verbraucher (max. 16 A) direkt zu schal-
ten und deren Verbrauch einzeln zu erfassen. Dieses Leistungsrelais wird über eine Netzwerkverbin-
dung mit dem Solar-Log™ gekoppelt.
L1
L2
L3
L1
L2
L3
N
N
LAN Sensor / RS232
N
A
A
A
V
Power supply
AC or DC
12-24 V, 0.3 A
12 - 24 V
≂
Stop
Smart Relais Station
3 x 16A (3 x 3,5 kW)
V
V
18 19
20
1 2 3 4 5 6 7
8 9
10
12
13
14
15
16 17
21 22
23 24 25 26 27 28
29
11
30
31
32
33
34 35

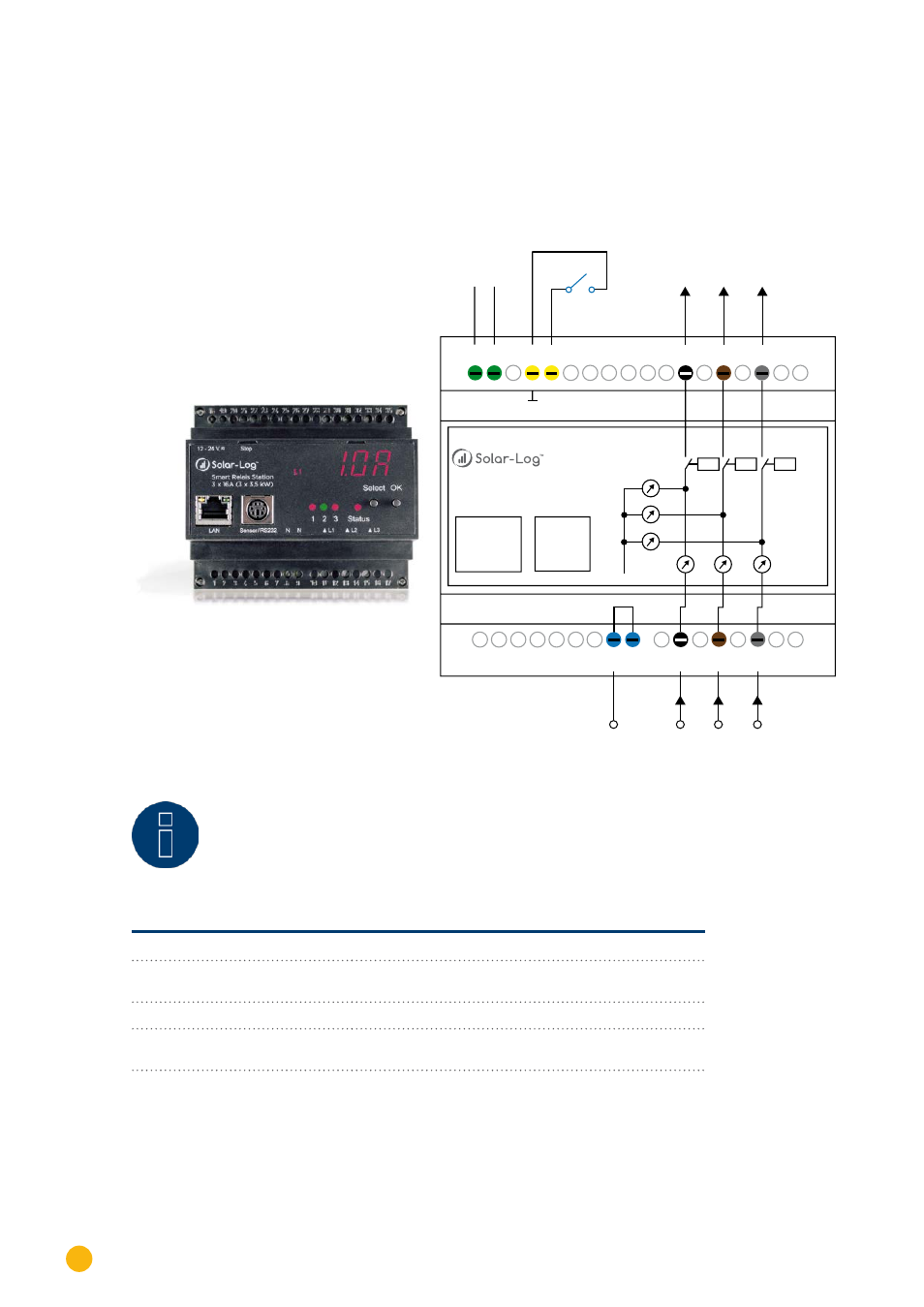

Solar-Log™ Smart Relais Station 3 x 16 A
Blockschaltbild Smart Relais Station 1 x 16A
Mit diesem Gerät können keine Drehstromverbraucher geschaltet werden, da die
Relais nicht synchron schalten.
Smart Relais Station 3 x 16 A
Art Schaltkontakt
3 x Schließer mit 3 Unterverbrauchszähler
Kontaktbelastbarkeit
16 A @ 250 V
AC
10 A @ 24 V
DC
Anschluss Solar-Log™
Netzwerk
Sonstiges
Anzeige der Schaltzustände und Verbrauch am Gerät
