Smart Energy Geräte
4�3 Solar-Log™ Smart Relais Station
Die Smart Home Relais Station wurde speziell von Solar-Log™ für die Eigenverbrauchsoptimierung
entwickelt. Es sind zwei Varianten (1 x 16 A und 3 x 16 A) verfügbar. Die Besonderheit dieser Geräte
ist, dass neben dem reinen Schalten von Lasten bis zu 16 A auch eine Messung der einzelnen Schalt-
kanäle integriert ist. So kann der geschaltete Verbrauch am Gerät angezeigt und vom Solar-Log™
erfasst und visualisiert werden, ohne dass weitere Zähler oder Strommesswandler benötigt werden.
4�3�1 Smart Relais Station 1 x 16 A
Die Smart Relais Station 1 x 16 A bietet die Möglichkeit, einen Verbraucher (max. 16 A) direkt zu
schalten und den Verbrauch zu erfassen. Dieses Leistungsrelais wird über eine Netzwerkverbindung
mit dem Solar-Log™ gekoppelt.

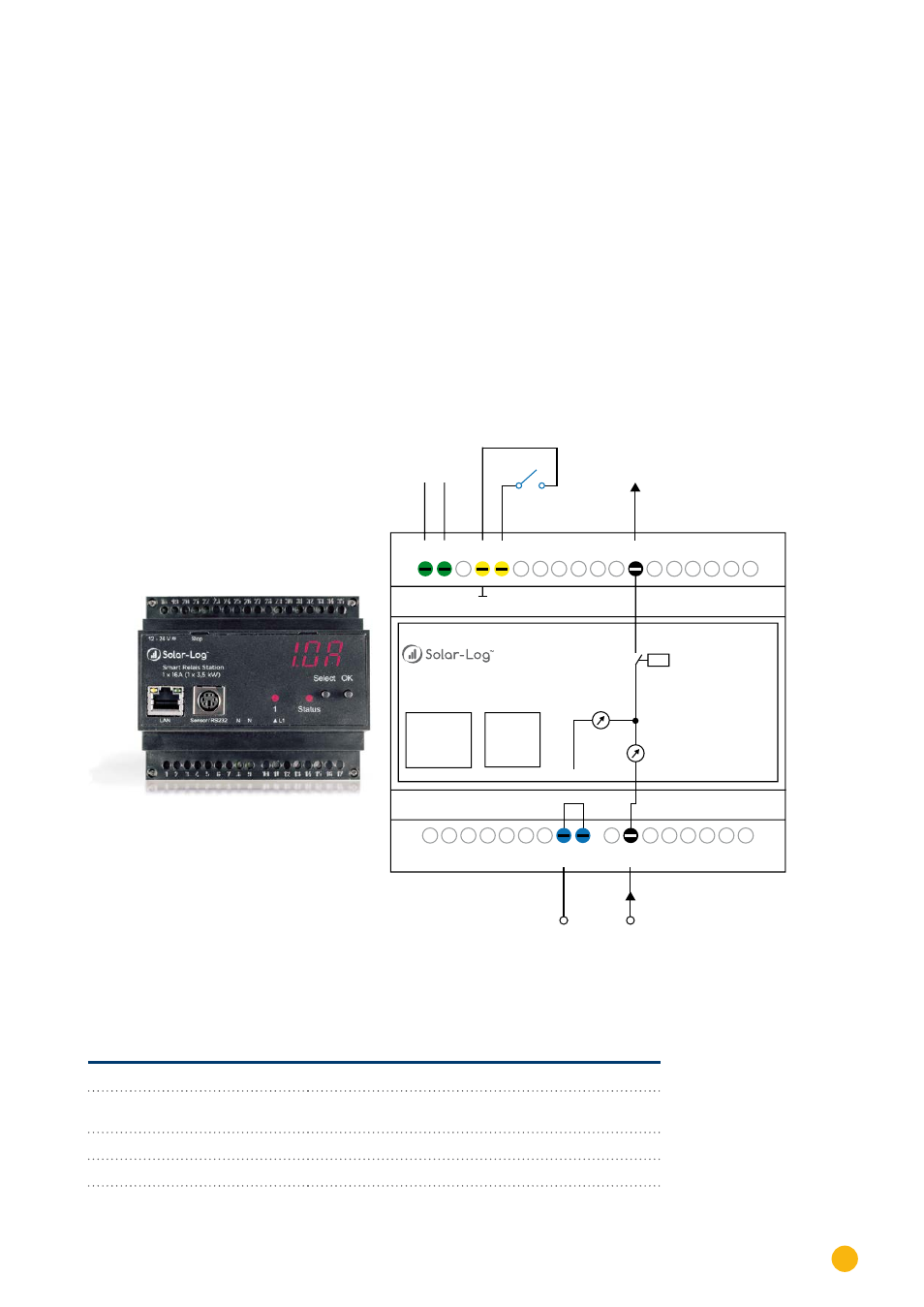

Solar-Log™ Smart Relais Station 1 x 16A
L1
L1
N
N
LAN Sensor / RS232
N
A
V
Power supply
AC or DC
12-24 V, 0.3 A
12 - 24 V ≂ Stop
Smart Relais Station
1 x 16A (1 x 3,5 kW)
18 19 20
1 2 3 4 5 6 7 8 9 10 12 13 14 15 16 17
21 22 23 24 25 26 27 28 29
11
30 31 32 33 34 35
Blockschaltbild Smart Relais Station 1 x 16A
Smart Relais Station 1 x 16 A
Art Schaltkontakt 1 x Schließer mit 1 Unterverbrauchszähler
Kontaktbelastbarkeit 16 A @ 250 V
AC
10 A @ 24 V
DC
Anschluss Solar-Log™ Netzwerk
Sonstiges Anzeige der Schaltzustände und Verbrauch am Gerät
