6 Profibus DP-Signalausgang VEGASCAN 850
PC/PLS-Ausgang im VEGASCAN
Messwertbegrenzung
Wertzuweisung parametrieren
PC/PLS-Ausgänge parametrieren
Anmerkung
Der PC/PLS-Wert wird immer ohne Dezimal-
punkt übertragen!.
Die Parameter Messgröße und Einheit sind
für jeden PC/PLS-Ausgang getrennt parame-
trierbar und haben keinen weiteren Einfluss
auf die anderen Ausgänge der Messstelle.

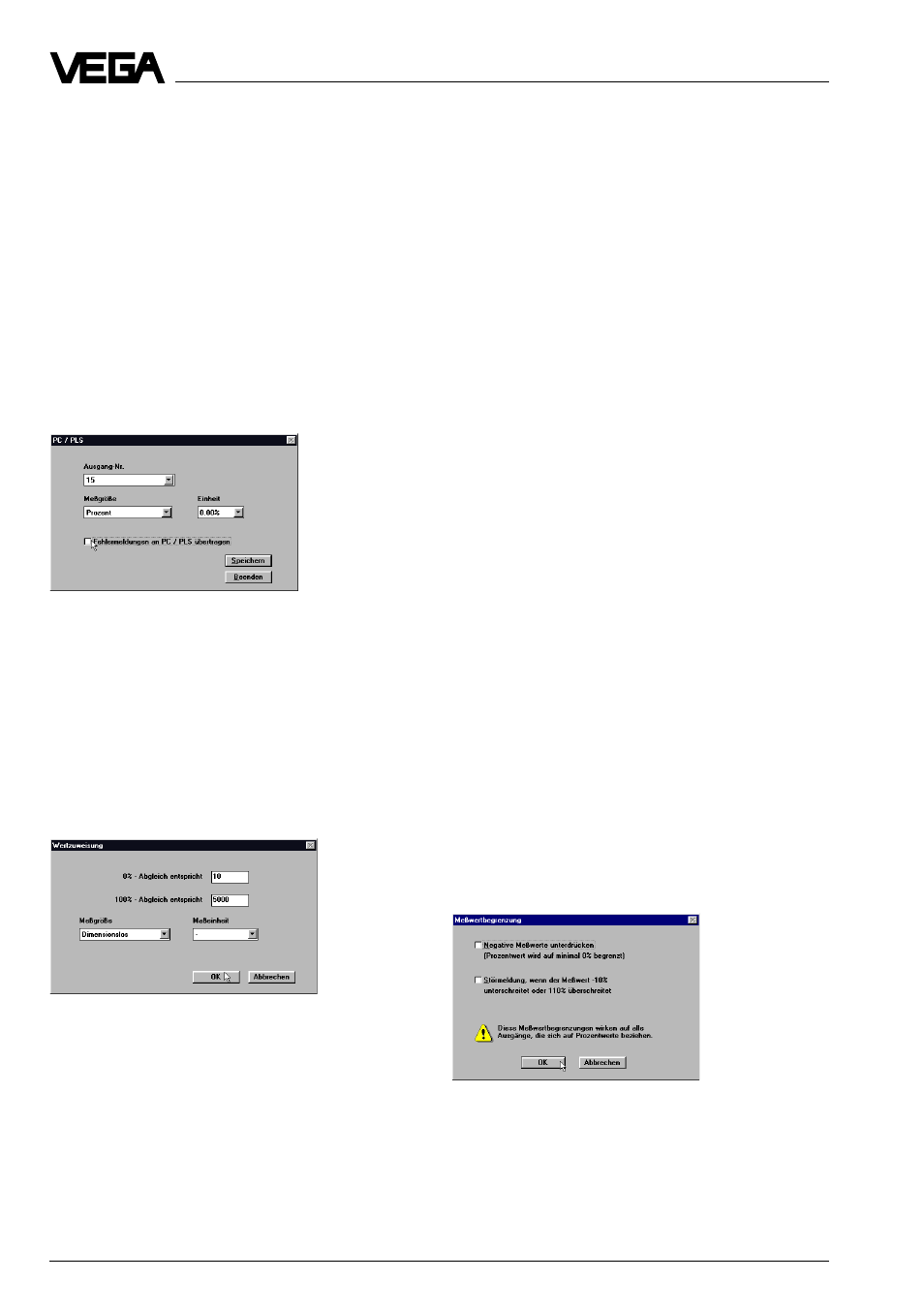

Parametriert wird im Fenster „PC/PLS“. Die-
ses Fenster erreicht man in VVO über die
Menüpunkte „
Gerätedaten, Parametrieren,“
gewünschte Messstelle auswählen, „ A
usgän-
ge, Messwertanzeige,“ Button „Ausgänge,
Messwertanzeige und PC/PLS“.
Als Messgröße wird Skaliert gewählt. Der
Messwert 0 … 100 % soll als PC/PLS-Wert
10 … 5000 an das PC/PLS-System übertra-
gen werden. Dazu muss für die Messstelle
zuerst eine Wertzuweisung (Skalierung)
durchgeführt werden. Über die Menüpunkte
„
Gerätedaten, Parametrieren“ gewünschte
Messstelle auswählen, Button „
Auswertung
und Wertzuweisung“.
Nachdem die Wertzuweisung durchgeführt
wurde muss im Fenster „PC/PLS“ als Mess-
größe „Skaliert“ gewählt werden.
Anmerkung
Die Wertzuweisung wird von jedem Ausgang
der Messstelle benutzt, der die Messgröße
„Skaliert“ verwendet. Änderungen in der
Wertzuweisung können dadurch auch Aus-
wirkungen auf angeschlossene Anzeige-
geräte haben!
Fehlercode im PC/PLS-Wert übertragen
Es besteht die Möglichkeit eine Fehlermel-
dung zu übertragen wenn die Messstelle
gestört ist. Der Fehlercode wird dann anstatt
des Messwert im PC/PLS-Wert übertragen.
Damit die Fehlermeldung übertragen wird
muss im Fenster „PC/PLS“ „Fehlermeldung
an PC/PLS übertragen“ aktiviert sein.
Messwertbegrenzung parametrieren
Zusätzliche Parametriermöglichkeiten sind im
Fenster „Messwertbegrenzung“ zu finden.
In diesem Fenster besteht die Möglichkeit
Negative Messwerte zu unterdrücken, d.h.
Messwerte <0% werden auf 0% begrenzt.
Als weitere Option gibt es die Möglichkeit
Messwerte <-10 % und >110 % als Stör-
meldung auszugeben.
Anmerkung
Diese Optionen wirken sich auf alle Ausgän-
ge der Messstelle aus!
Das Fenster erreicht man über folgende
Menüpunkte: „
Gerätedaten, Parametrieren“
gewünschte Messstelle auswählen, Button
„
Auswertung und Messwertbegrenzung“.
