Pflege und Wartung 101
4
5

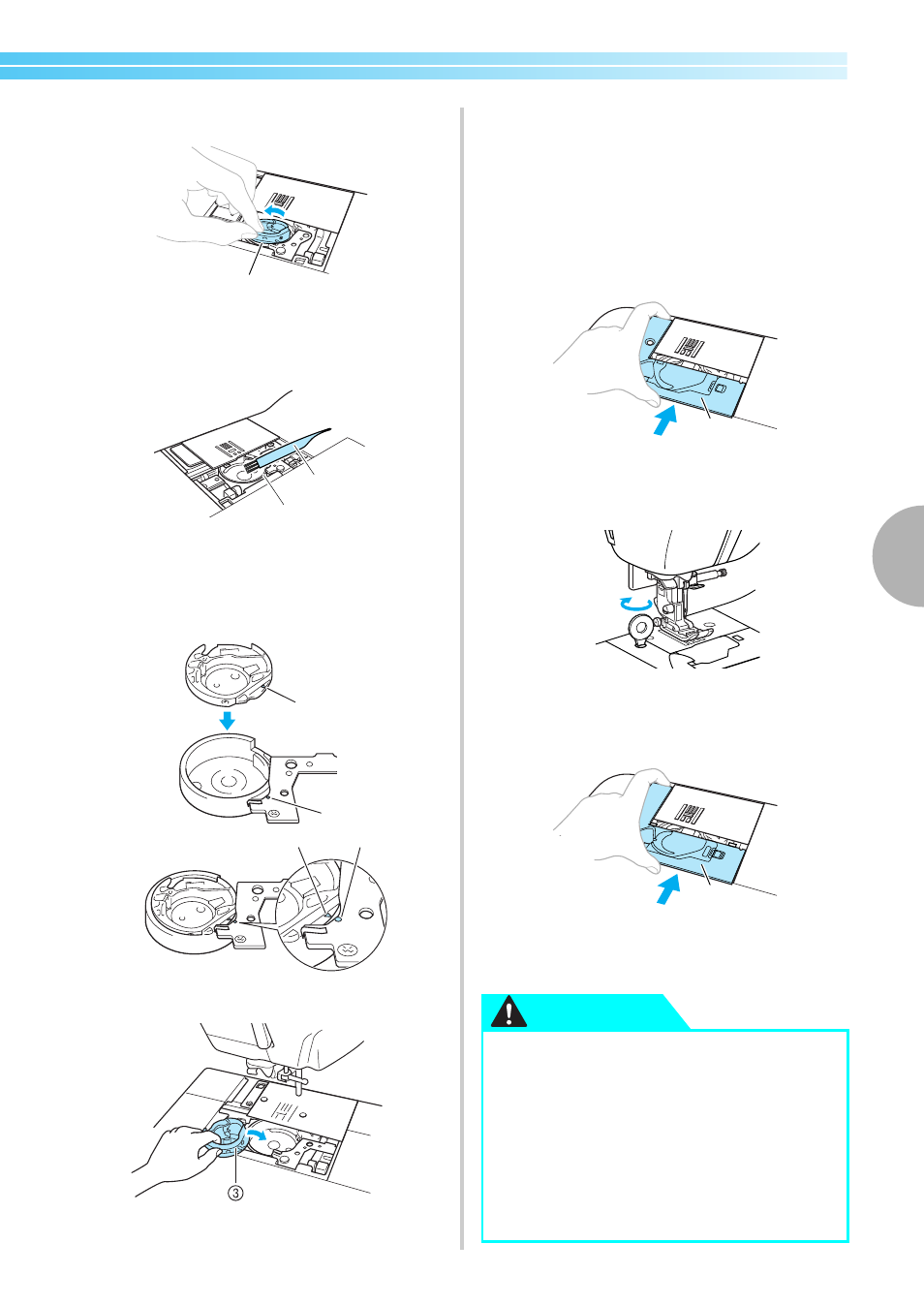

Nehmen Sie die Spulenkapsel heraus.
Nehmen Sie die Spulenkapsel und ziehen Sie sie heraus.
1 Spulenkapsel
6
Entfernen Sie mit dem Reinigungspinsel oder einem
Staubsauger Staub und Fusseln, die sich im und um
das Greifergehäuse herum angesammelt haben.
1 Reinigungspinsel
2 Greifergehäuse
• Die Kapsel darf nicht geölt werden.
7
Setzen Sie die Spulenkapsel so ein, dass die
Markierung S an der Spulenkapsel mit der
Markierung z an der Maschine ausgerichtet ist.
* Die Markierungen S und z miteinander
ausrichten.
1 Markierung S
2 Markierung z
3 Spulenkapsel
* Achten Sie darauf, dass die gekennzeichneten
Punkte miteinander ausgerichtet sind, bevor Sie
die Spulenkapsel einsetzen.
8
Setzen Sie die Stichplattenabdeckung ein.
Das Einsetzen der Stichplattenabdeckung ist je
nach Modell unterschiedlich.
■ Schraube in der Stichplattenabdeckung vorhanden
1
Setzen Sie die Nasen der Stichplattenabdeckung in die
Stichplatte ein und schieben Sie die Abdeckung zu.
1 Stichplattenabdeckung
2
Ziehen Sie mit dem beiliegenden
scheibenförmigen Schraubendreher die
Schraube der Stichplattenabdeckung an.
■ Keine Schraube in der Stichplattenabdeckung
1
Setzen Sie die Nasen der
Stichplattenabdeckung in die Stichplatte ein
und schieben Sie die Abdeckung zu.
1 Stichplattenabdeckung
9
Bringen Sie das Zubehörfach wieder an seiner
ursprünglichen Position an.
1
a
b
a
b
b
a
●
Verwenden Sie keine zerkratzte Kapsel, da
sich andernfalls der Faden verwickeln, die
Nadel abbrechen oder die Nähleistung
beeinträchtigt werden könnte. Falls Sie eine
neue Spulenkapsel (Teilenummer: XC3153-
321) benötigen, wenden Sie sich an Ihren
nächsten autorisierten Fachhändler.
●
Vergewissern Sie sich, dass die
Spulenkapsel richtig eingesetzt ist, da
andernfalls die Nadel abbrechen könnte.
a
a
VORSICHT
