Eteignez tous les appareils avant le branchement et lisez le mode d'emploi approprié.
Ne connectez pas le fil Câbles d’alimentation CA tant que toutes les autres connexions n'ont pas été effectuées.
Exemple d'installation
Faites attention au type d'enceinte et à la couleur du connecteur quand vous placez les enceintes.
Branchez aux bornes de la même couleur.
L'utilisation des autocollants des câbles d'enceinte est pratique lorsqu'on effectue les connexions des câbles.
étape 2 Connexions

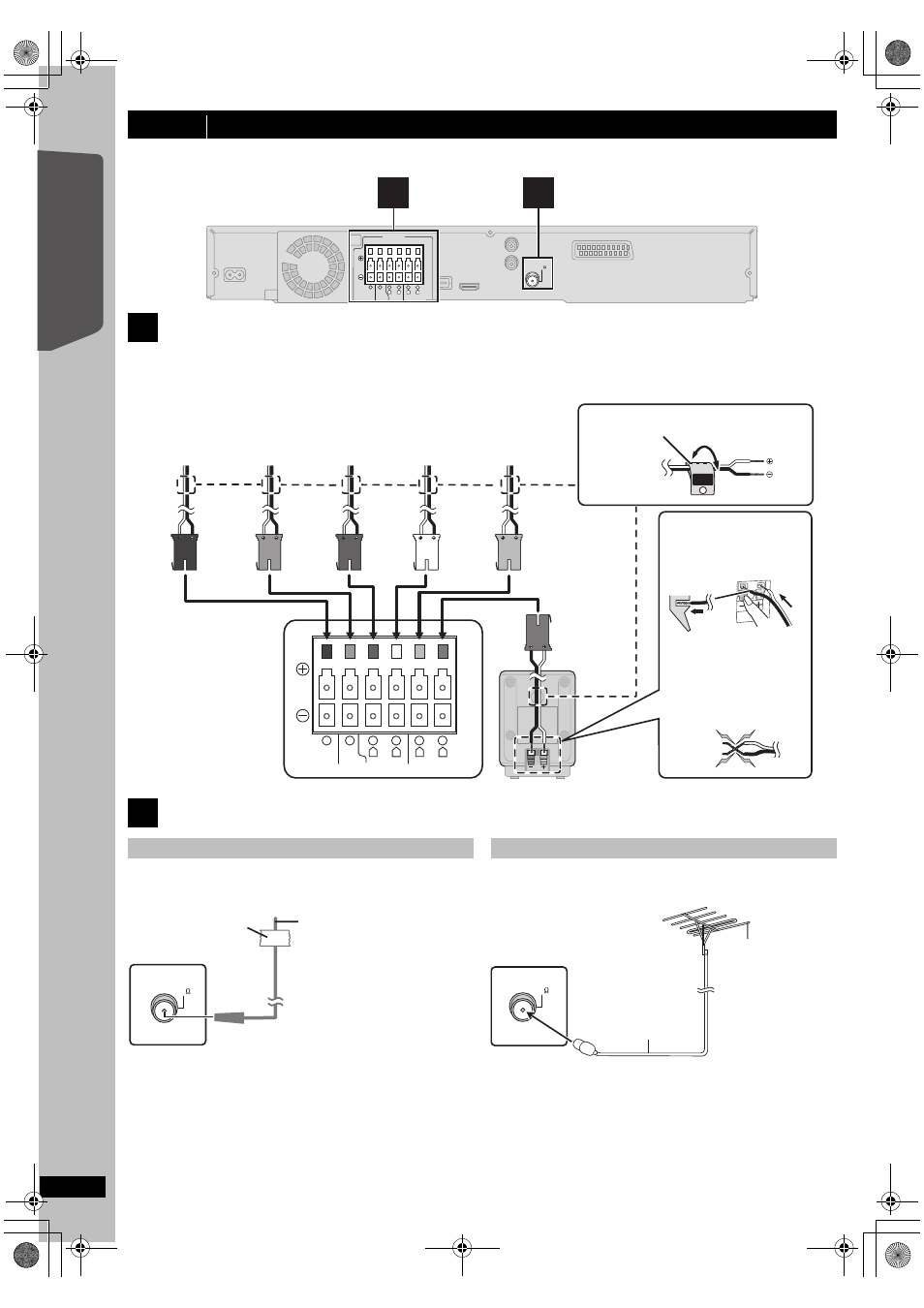

1 Connexions des enceintes
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R SURROUND
FM ANT
(75 )
SPEAKERS
1 2
Appareil principal
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R
SURROUND
Appareil principal
Lch
SURROUND
3
Insérez le câble à fond, en
veillant à ne pas l'insérer
au-delà de l'isolation du fil.
: Blanc
: Bleu
NON
ex. Enceinte surround (L)
Autocollant du câble d’enceinte (fourni)
BLANC
FRONT
(L)
GRIS
SURROUND
(R)
ROUGE
FRONT
(R)
VERT
CENTER
VIOLET
SUBWOOFER
BLEU
SURROUND
(L)
● Veillez à ne pas croiser
(court-circuiter) ou
inverser la polarité des
câbles d’enceinte afin
de ne pas endommager
les enceintes.
Appuyez!
2 Connexions antenne radio
Utiliser une antenne interne
FM ANT
(75 )
Ruban adhésif
Appareil principal
Antenne interne FM
(fournie)
Fixez cette extrémité de
l’antenne à l’endroit où la
réception est optimale.
Utiliser une antenne externe (en option)
FM ANT
(75 )
Appareil principal
Antenne FM extérieure
[Utilisation d’une
antenne de télévision
(non fournie)]
L’antenne doit être
installée par un
technicien qualifié.
75  câble coaxial
(non fourni)
Utilisez une antenne extérieur si la réception radio FM est faible.
≥ Débranchez l'antenne quand l'appareil n'est pas utilisé.
≥ N'utilisez pas l'antenne extérieure pendant un orage électrique.
