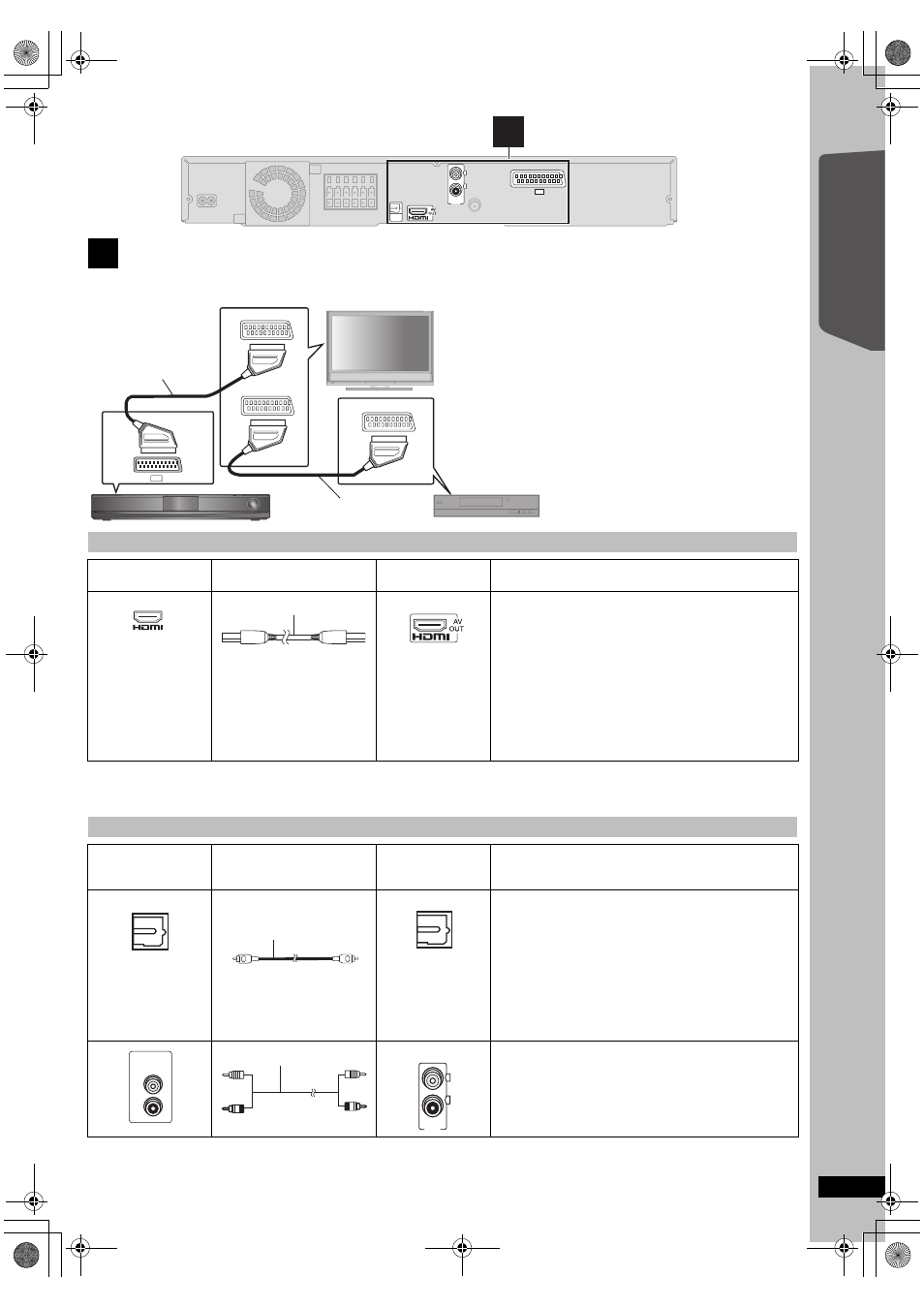

Esempio di installazione base
[Nota]
≥ Non creare collegamenti video attraverso il VCR.
Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro la copia.
≥ È richiesto un solo collegamento video. Scegliere uno dei collegamenti video sopra indicati a seconda del proprio apparecchio TV.
[Nota]
Se vi sono più sorgenti sonore (come un lettore Blu-ray, registratore DVD, VCR, ecc.), collegarle agli ingressi disponibili nell’apparecchio TV e
collegare l’uscita del TV al terminale AUX o OPTICAL IN dell’unità principale.
3 Collegamenti audio e video
Altri collegamenti video
Terminale TV
Cavo richiesto
(non in dotazione)
Terminale unità
principale
Funzioni
[Nota]
Nel caso vi sia più di
un terminale HDMI,
vedere il manuale di
istruzioni
dell’apparecchio TV
per stabilire su quale
terminale effettuare il
collegamento.
[Nota]
≥ Non è possibile utilizzare cavi
non conformi HDMI.
≥ Si consiglia l’uso di un cavo
HDMI prodotto da Panasonic.
Codice prodotto consigliato:
RP-CDHG15 (1,5 m),
RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m), ecc.
[\\\\\\\\\\\HDMI\\\\\\\\\\\] Questo collegamento fornisce la migliore qualità
dell’immagine.
≥ Impostare “PRIORITÀ VIDEO” su “ON” (B 25, Menu
HDMI).
≥ Impostare “FORMATO VIDEO” in Menu 4 (HDMI) (B 19).
VIERA Link “HDAVI Control”
Se il proprio apparecchio TV Panasonic è compatibile con la
tecnologia VIERA Link, è possibile utilizzare il TV in sincronia
con le operazioni del sistema home theater o viceversa
(B 20, Utilizzo di VIERA Link “HDAVI Control TM ”).
≥ Creare un collegamento audio aggiuntivo (B in basso)
quando si utilizza la funzione VIERA Link “HDAVI Control”.
OPTICAL IN
AUX
L
R
AV
3
Unità principale
AV1
AV2
AV OUT
AV
Cavo Scart
(non in dotazione)
Televisore (non in dotazione)
Unità
principale
Cavo Scart 
(non in dotazione)
Decoder satellitare (STB) o VCR
(non in dotazione)
§ Questo collegamento consente anche di riprodurre l’audio
dell’apparecchio TV tramite il sistema home theater (B 12,
Selezionare la sorgente dal telecomando). Selezionare l’uscita
audio appropriata (es. Monitor) sull'apparecchio TV.
Per migliorare la qualità delle immagini, è possibile modificare l’uscita
del segnale video dal terminale SCART (AV) per adattarla al tipo di
apparecchio TV che si sta utilizzando.
≥ Selezionare “S-VIDEO”, “RGB 1” o “RGB 2” da “VIDEO OUT –
SCART” in Menu VIDEO (B 25).
≥ Quando sono collegati sia il cavo HDMI che il cavo scart, non ci sarà
uscita RGB dal terminale SCART (AV).
AV IN
Cavo HDMI
Altri collegamenti audio
Terminale TV o di
un apparecchio
esterno
Cavo richiesto
(non in dotazione)
Terminale unità
principale
Funzioni
≥ Non piegarlo troppo durante il
collegamento.
[\\\\\\OPTICAL\IN\\\\\\] Questo è il collegamento preferenziale per un sonoro
superiore e un vero suono surround.
Questa unità è in grado di decodificare il segnale surround
dell’apparecchio TV, del cavo o del decoder satellitare.
Vedere il manuale di istruzioni dell’apparecchio TV, del cavo o
del decoder satellitare per impostare l’emissione dell’audio
dall’uscita audio digitale verso il proprio sistema home
theater. Con questo collegamento è possibile eseguire solo la
riproduzione Dolby Digital e PCM.
≥ Dopo aver eseguito questo collegamento, effettuare le
impostazioni adatte al tipo di audio del proprio apparecchio
digitale (B 12).
[\\\\\\\\\\\AUX\\\\\\\\\\\] Questo collegamento consente di riprodurre l'audio
dall'apparecchio TV, decoder satellitare o VCR tramite il
proprio sistema home theater (B 12, Selezionare la sorgente
dal telecomando).
OPTICAL OUT
Cavo audio digitale ottico
OPTICAL
IN
AUDIO
OUT
L
R
Cavo audio
AUX
L
R
75
