Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relativo manuale di istruzioni.
Non collegare il cavo di alimentazione CA fino a quando non sono stati completati tutti gli altri collegamenti.
Esempio di installazione
Quando si posizionano i diffusori prestare attenzione al tipo di diffusore e al colore del connettore.
Collegare ai terminali dello stesso colore.
L’uso degli adesivi del cavo del diffusore è pratico quando si effettua il collegamento dei cavi.

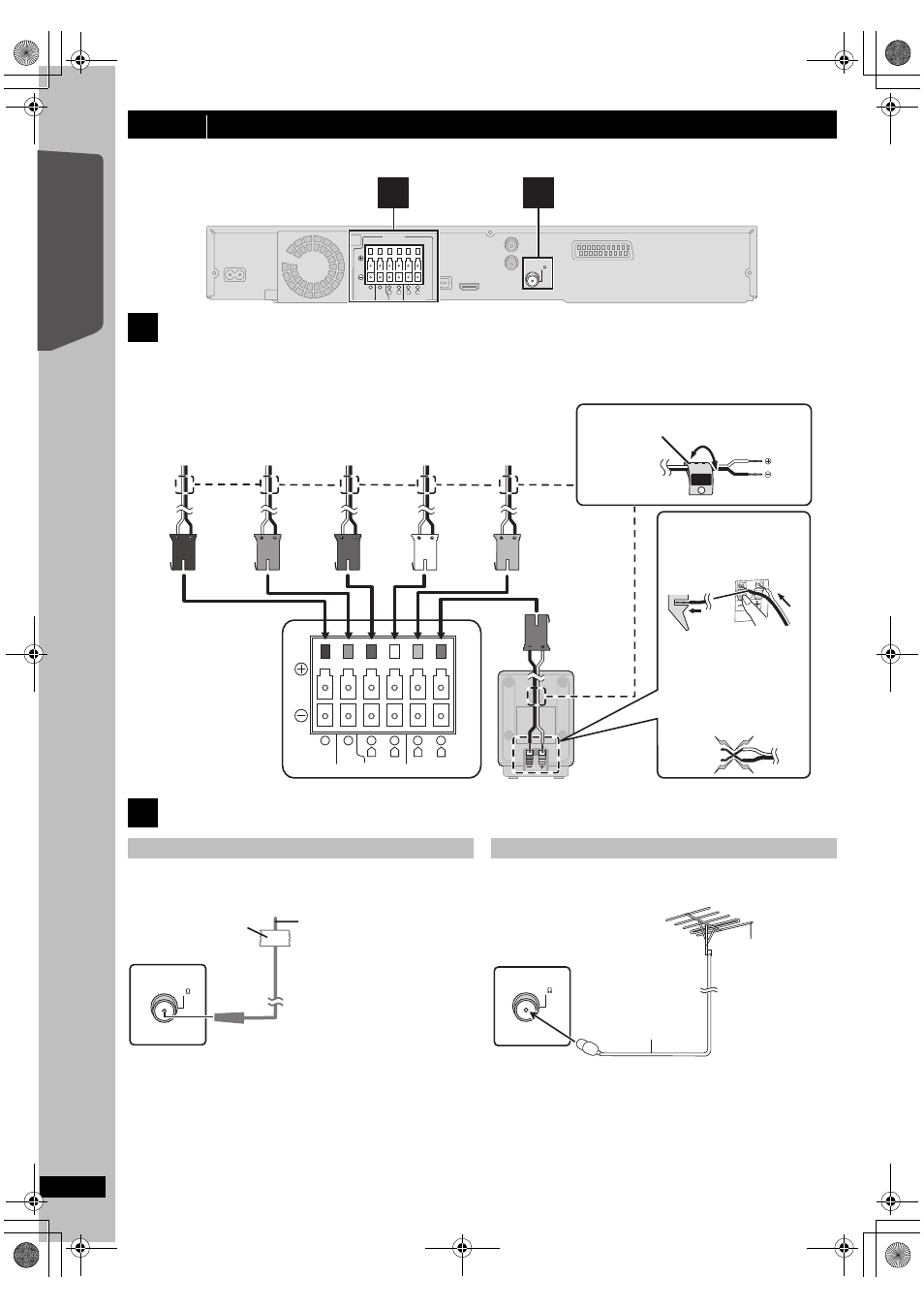

punto 2 Collegamenti
1 Collegamenti dei diffusori
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R SURROUND
FM ANT
(75 )
SPEAKERS
1 2
Unità principale
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R
SURROUND
Lch
SURROUND
3
NO
es. Diffusori surround (L)
Adesivo del cavo del diffusore (in dotazione)
BIANCO
FRONT
(L)
GRIGIO
SURROUND
(R)
ROSSO
FRONT
(R)
VERDE
CENTER
VIOLA
SUBWOOFER
BLU
SURROUND
(L)
Unità principale
● Fare attenzione a non
incrociare (cortocircuitare)
o invertire la polarità dei
fili dei diffusori;
diversamente, é possibile
che i diffusori vengano
danneggiati.
Inserire bene il filo, facendo
attenzione a non inserirlo
oltre l’isolamento del filo.
: Bianco
: Blu
Premere!
2 Collegamenti con antenna radio
Utilizzare un’antenna interna
FM ANT
(75 )
Nastro adesivo
Unità principale
Antenna FM interna
(in dotazione)
Fissare questa estremità
dell’antenna nel punto in
cui la ricezione è migliore.
Utilizzare un’antenna esterna (opzionale)
FM ANT
(75 )
Unità principale
Antenna FM esterna
[Utilizzo di
un’antenna televisiva
(non in dotazione)]
È consigliabile che
l’antenna sia installata
da un tecnico
competente.
Cavo coassiale da 75 
(non in dotazione)
Se la ricezione della radio FM è scarsa utilizzare un'antenna esterna.
≥ Scollegare l’antenna quando non si usa l’unità.
≥ Non usare l’antenna esterna durante i temporali.
