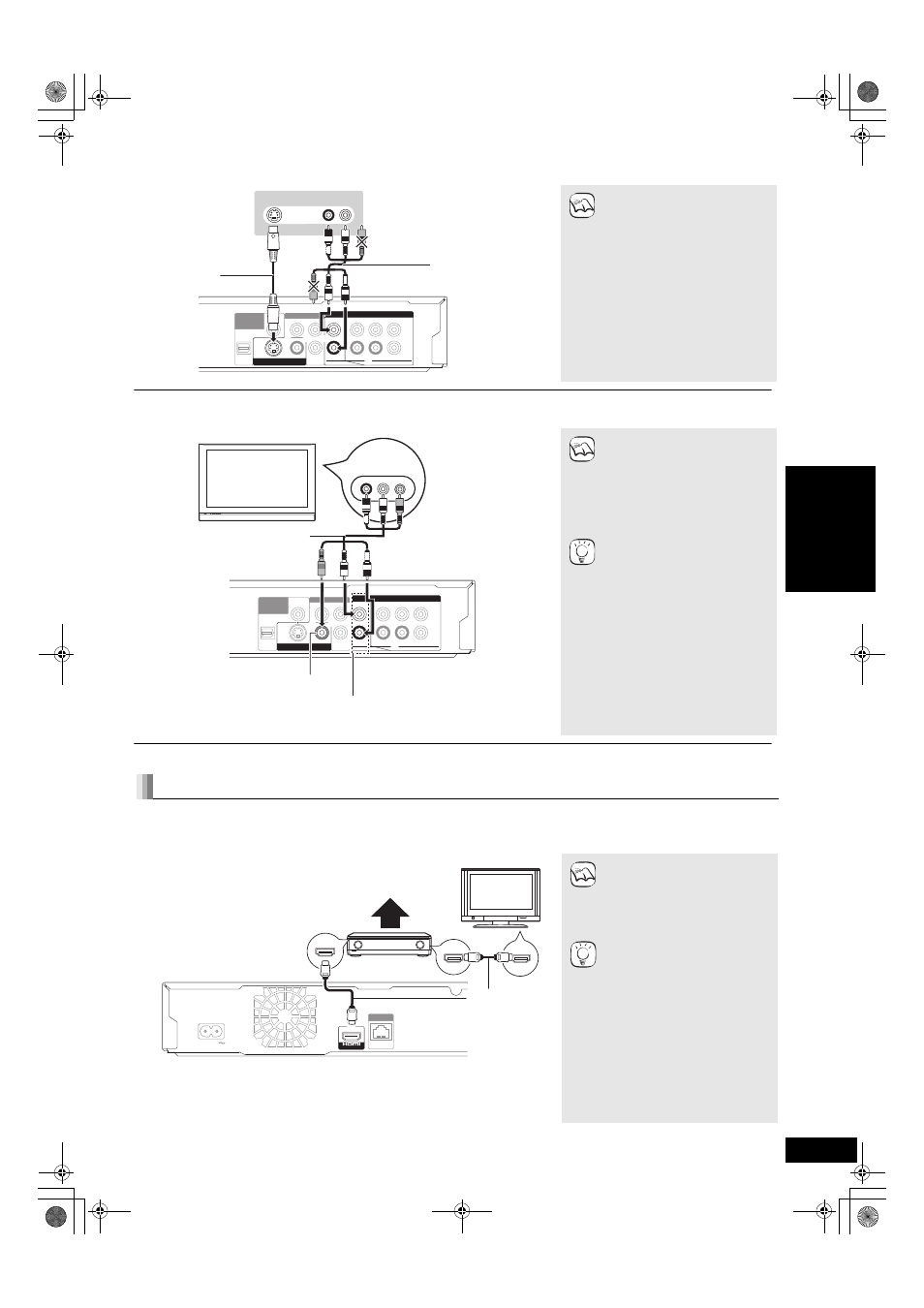

C Collegamento al terminale S VIDEO OUT
Il terminal S VIDEO OUT fornisce un'immagine più vivace rispetto all'uscita VIDEO OUT.
NOTA
≥I video ad alta definizione non
possono essere riprodotti con
questo tipo di collegamento.
Utilizzare connessioni
A o B
(
> 6) per i video ad alta
definizione.
≥Scollegare la presa gialla del cavo
Audio/Vdeo.
≥La qualità reale del video dipende
dal televisore.
D Collegamento al terminale VIDEO OUT
NOTA
SUGGERIMENTI
≥Collegare le prese dello stesso
colore.
≥I video ad alta definizione non
possono essere riprodotti con
questo tipo di collegamento.
Utilizzare connessioni
A o B
(
> 6) per i video ad alta
definizione.
§
Con i cavi audio, per ascoltare il
suono in modalità stereo, collegare
i terminali AUDIO OUT ai terminali
di ingresso audio a due canali di un
amplificatore/ricevitore analogico o
di un componente del sistema al
posto del televisore.
Per migliorare la qualità
dell'immagine
≥Utilizzare connessioni B (> 6) o
C.
Per ottenere un suono migliore
≥Utilizzare connessioni F o G
(
> 8).
(Scollegare la presa rossa e quella
bianca.)
FRONT R /R
VIDEO OUT
S VIDEO OUT
OPTICAL
COAXIAL
FRONT L /L
SUBWOOFER
CENTER
SURROUND
AUDIO OUT
COMPONENT VIDEO OUT
DIGITAL AUDIO
OUT
(PCM/BITSTREAM)
2ch
5.1ch
Y P
B
P
R
L
R
L
R
Please
connect
directly
to TV.
AUDIO IN
R L
S VIDEO IN
Parte posteriore
dell'unità
Cavo Audio/
Video
(compreso)
Cavo S Video
Televisore
AUDIO IN
R L
VIDEO IN
FRONT R /R
VIDEO OUT
S VIDEO OUT
OPTICAL
COAXIAL
FRONT L /L
SUBWOOFER
CENTER
SURROUND
AUDIO OUT
COMPONENT VIDEO OUT
DIGITAL AUDIO
OUT
(PCM/BITSTREAM)
2ch
5.1ch
Y
P
B
P
R
L
R
L
R
Please
connect
directly
to TV.
AUDIO/VIDEO IN
2ch AUDIO OUT
§
Televisore
Cavo Audio/Video
(compreso)
VIDEO OUT
Parte posteriore
dell'unità
Collegamento di un amplificatore/ricevitore
E Collegamento al terminale HDMI AV OUT
Quando collegato a un amplificatore/ricevitore compatibile, è possibile ascoltare il suono surround registrato con Dolby Digital Plus, Dolby
TrueHD o DTS-HD.
NOTA
SUGGERIMENTI
IMPOSTAZIONI NECESSARIE
≥“Modalità video HDMI” e “Uscita
audio HDMI” : “On” (
> 28)
≥“Altoparlante” : “Multicanale” (> 28)
≥“Uscita Audio Digitale” : A seconda
dell'amplificatore/ricevitore
collegato (
> 27)
Con questo collegamento è
possibile utilizzare VIERA Link
“HDAVI Control” (
> 23).
AC IN
AV OUT
LAN
10BASE-T/
100BASE-TX
HDMI IN
HDMI OUT
HDMI IN
Altoparlanti multi-canale
HDMI
compatibile
televisore
Parte posteriore
dell'unità
Cavo HDMI
Amplificatore/ricevitore
compatibile HDMI
