8
RQT9186

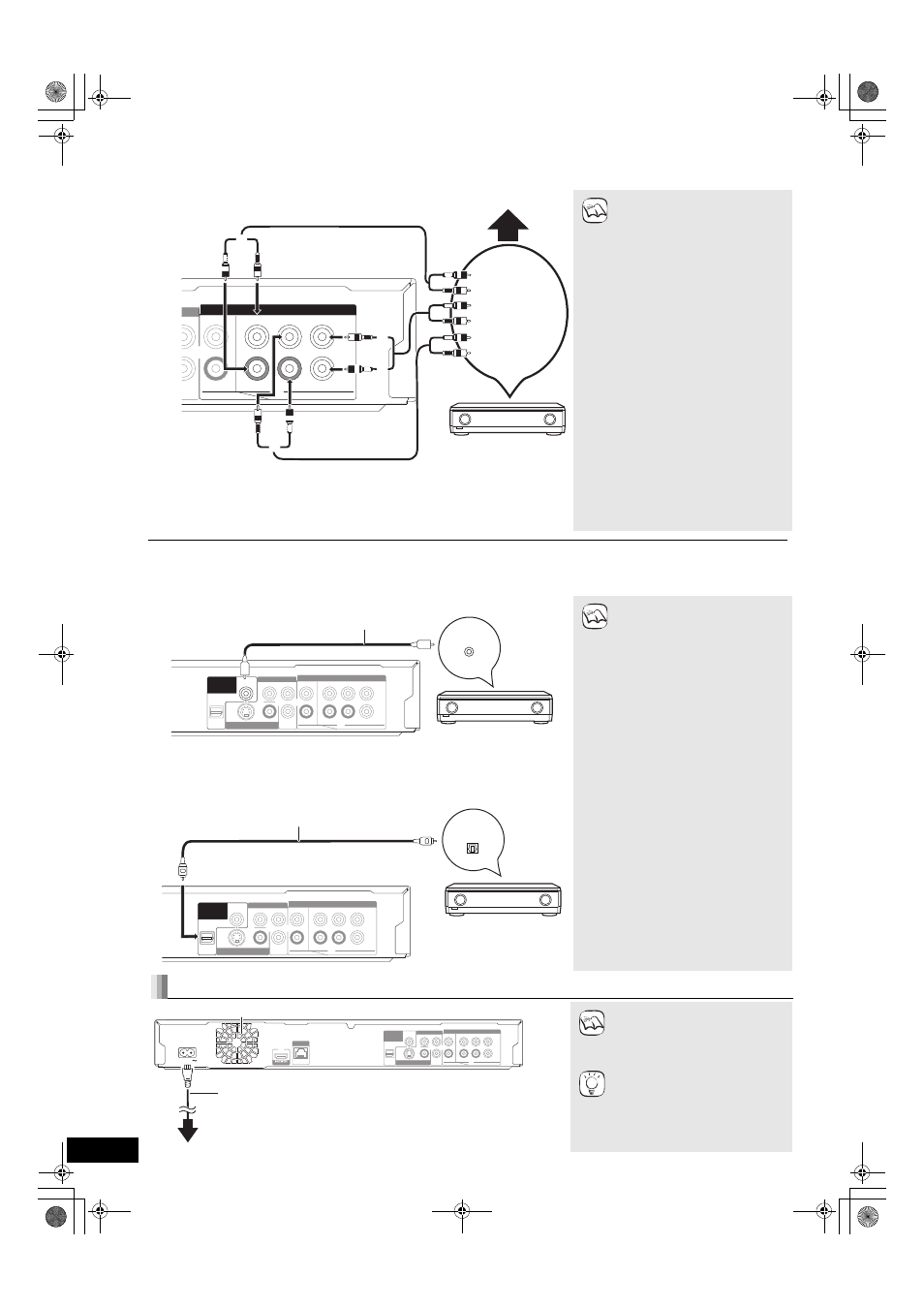

F Collegamento al terminale 5.1ch AUDIO OUT
Se collegato a un amplificatore/ricevitore compatibile, utilizzando terminali di AUDIO OUT a 5.1 canali, è possibile sentire un suono surround.
NOTA
IMPOSTAZIONI NECESSARIE
≥“Altoparlante” : “Multicanale” (> 28)
≥Un disco a 7.1 canali viene ridotto a
5.1 canali.
Quando collegato a un televisore
compatibile HDMI (
> 6, A) o altro
dispositivo.
≥“Uscita audio HDMI” : “Off” (> 28)
(In caso contrario, il suono viene
emesso in uscita dal TV e quando
l'audio originale è in formato a sei o
più canali viene emesso solo su due
canali.)
≥A seconda della modalità di
registrazione del disco, l'audio
potrebbe non essere riprodotto in
maniera corretta nei canali
selezionati.
Collegamenti cavi
a Altoparlanti frontali (L/R)
b Altoparlanti surround (L/R)
c Altoparlante centrale
d Subwoofer
G Collegamento al terminale DIGITAL AUDIO OUT
È possibile godere di un suono surround, se collegato a un amplificatore/ricevitore servendosi del cavo COAXIAL od OPTICAL.
Con il cavo COAXIAL
NOTA
IMPOSTAZIONI NECESSARIE
≥“Uscita Audio Digitale” : A seconda
dell'amplificatore/ricevitore
collegato (
> 27)
Quando collegato a un televisore
compatibile HDMI (
> 6, A)
≥“Uscita audio HDMI” : “Off” (> 28)
(Altrimenti, il suono potrebbe non
essere riprodotto con le
impostazioni desiderate.)
Con il cavo OPTICAL
FRONT R /R
FRONT L /L
SUBWOOFER
CENTER SURROUND
AUDIO OUT O OUT
2ch 5.1ch
P B
P R
L
R
L
R
!
"
Collegare i Cavi
Audio alle prese
corrispondenti agli
altoparlanti
collegati.
Parte posteriore
dell'unità
Amplificatore/ricevitore
con 5.1ch AUDIO IN
Altoparlanti multi-canale
FRONT R /R
VIDEO OUT S VIDEO OUT OPTICAL
COAXIAL FRONT L /L
SUBWOOFER
CENTER SURROUND
AUDIO OUT COMPONENT VIDEO OUT DIGITAL AUDIO
OUT
(PCM/BITSTREAM)
2ch 5.1ch
Y P B
P R
L
R
L
R
COAXIAL IN
Please
connect
directly
to TV.
Parte posteriore
dell'unità
Cavo coassiale
Amplificatore/ricevitore con
decoder integrato o
combinazione
decoder-amplificatore/ricevitore
FRONT R /R
VIDEO OUT S VIDEO OUT OPTICAL
COAXIAL FRONT L /L
SUBWOOFER
CENTER SURROUND
AUDIO OUT COMPONENT VIDEO OUT DIGITAL AUDIO
OUT
(PCM/BITSTREAM)
2ch 5.1ch
Y P B
P R
L
R
L
R
OPTICAL IN
Please
connect
directly
to TV.
Parte posteriore dell'unità
Cavo audio ottico
digitale
Amplificatore/ricevitore
con decoder integrato o
combinazione
decoder-amplificatore/
ricevitore
Collegare il cavo di alimentazione CA
NOTA
SUGGERIMENTI
Effettuare il collegamento solo
dopo che sono stati completati tutti
gli altri collegamenti.
Energia di conservazione
Anche quando è spenta, questa unità
consuma una piccola quantità di corrente
(inferiore a 1 W). Per risparmiare energia
quando non si intende usare l’unità per un
lungo periodo di tempo, scollegare il cavo
di alimentazione dalla presa di corrente.
AC IN
AV OUT
FRONT R /R VIDEO OUT S VIDEO OUT OPTICAL
COAXIAL FRONT L /L
SUBWOOFER
CENTER SURROUND AUDIO OUT COMPONENT VIDEO OUT DIGITAL AUDIO OUT (PCM/BITSTREAM)
2ch 5.1ch
Y PB
PR
L
R
L
R
LAN
10BASE-T/ 100BASE-TX
Please
connect
directly
to TV.
Parte posteriore dell'unità
Cavo di alimentazione CA
(compreso)
Ad una presa di corrente
(CA 230 a 240 V, 50 Hz)
Ventola di raffreddamento
46
