Video-, component- / rgb in- und hdmi-anschluss, 11 anschlüsse – Panasonic TH80LF50ER Benutzerhandbuch
Seite 11
R
L
R
L
AUDIO OUT
AUDIO OUT
RGB OUT
Y P
B
P
R
OUT
VIDEO OUT
HDMI
AV OUT
11
Anschlüsse
Hinweis:
Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild angezeigt werden, werden mit diesem Gerät nicht
mitgeliefert.
Hinweise:
bQGHUQ 6LH GLH (LQVWHOOXQJ GHU 2SWLRQ
Ä<895*% (LQJDQJVZDKO³ GHV
0HQV Ä.RQ¿JXUDWLRQ³ DXI Ä<89³ EHL
Herstellung eines Komponentensignal-
$QVFKOXVVHV E]Z Ä5*%³ EHL
Herstellung eines RGB-Signal-
Anschlusses). (siehe Seite 39)
$N]HSWLHUW QXU 5*%6LJQDOH YRP
COMPONENT/RGB IN-Anschluss mit
Ä6\QF6LJQDO DXI *³
RCA-BNC-
Adapterstecker
RCA-BNC-
Adapterstecker
DVD-Player
DVD-Player
VCR
Computer
RGB-Camcorder

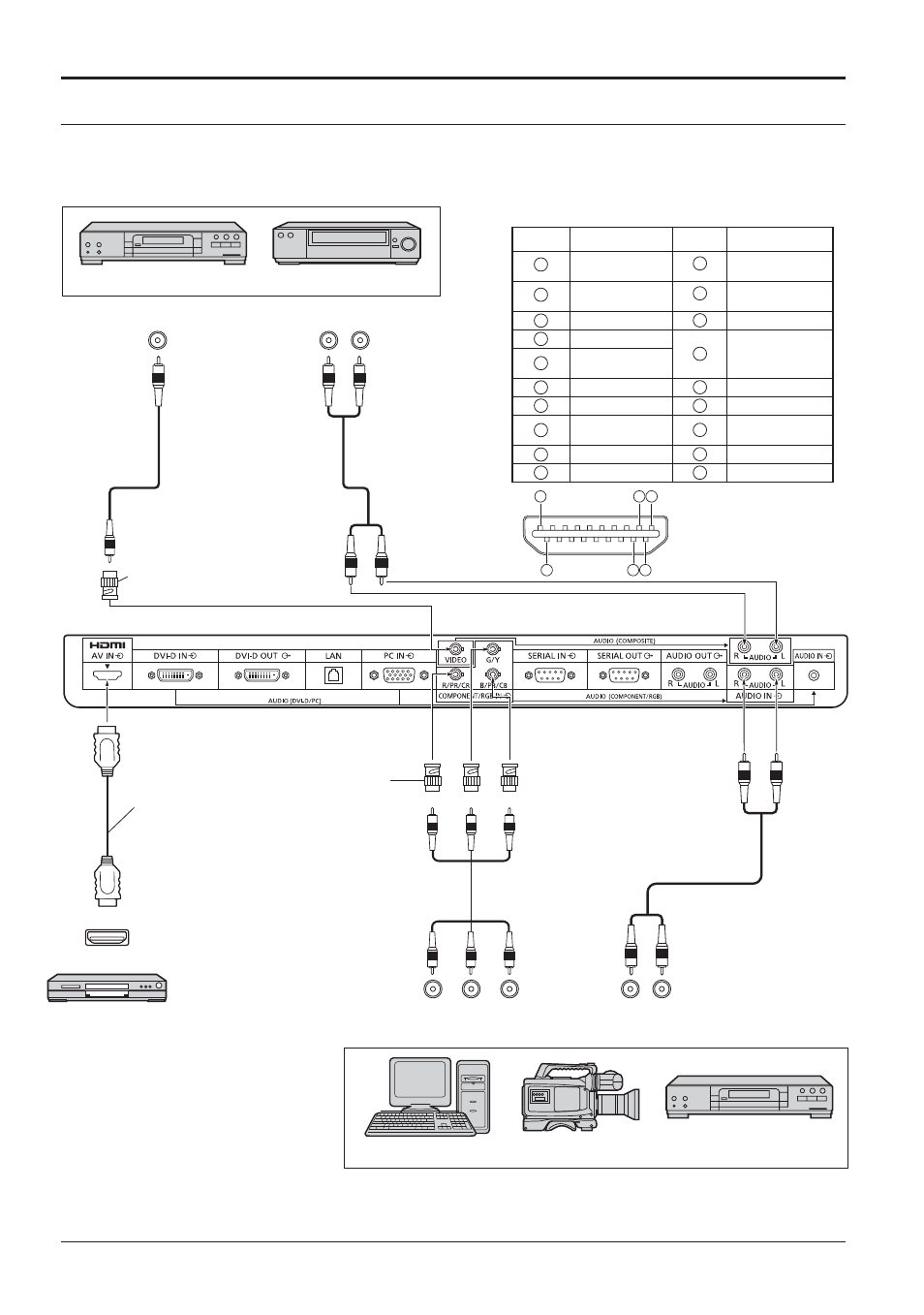

VIDEO-, COMPONENT- / RGB IN- und HDMI-Anschluss
HDMI-Kabel
19
3 1
4 2
18
[Pin-Belegung und Signalnamen für HDMI-Buchse]
Klemme
Signal
Klemme
Signal
1
TMDS-Daten 2+
11
TMDS-Uhr
abgeschirmt
2
TMDS-Daten 2
abgeschirmt
12
TMDS-Uhr-
3
TMDS-Daten 2-
13
CEC
4
TMDS-Daten 1+
14
Reserviert
(NC auf Gerät)
5
TMDS-Daten 1
abgeschirmt
6
TMDS-Daten 1-
15
SCL
7
TMDS-Daten 0+
16
SDA
8
TMDS-Daten 0
abgeschirmt
17
DDC/CEC
Erdung
9
TMDS-Daten 0-
18
+5V Leistung
10
TMDS-Uhr+
19
Hot Plug Detect
DVD-Player
