Richtlinien zum Austausch der Welle
Prüfen der Wellenmaße
Prüfen Sie die Lagerpassungen der Welle. Falls Werte außerhalb der in der Tabelle zu Lagerpassungen und -
toleranzen angegebenen Toleranzen liegen, tauschen Sie die Welle aus.
Überprüfung der Geradheit der Welle
Prüfen Sie die Geradheit der Welle. Verwenden Sie Auflageblöcke oder Ausgleichsrollen, um die Welle im
Bereich der Lagerpassungen zu stützen. Tauschen Sie die Welle aus, wenn die Unrundheit mehr als 0,001
Zoll (0,03 mm beträgt).
HINWEIS:
Verwenden Sie zur Prüfung der Unrundheit nicht die Wellenmitten, da diese beim Abnehmen der Lager
oder des Laufrads beschädigt worden sein können.
Prüfen der Wellenoberfläche

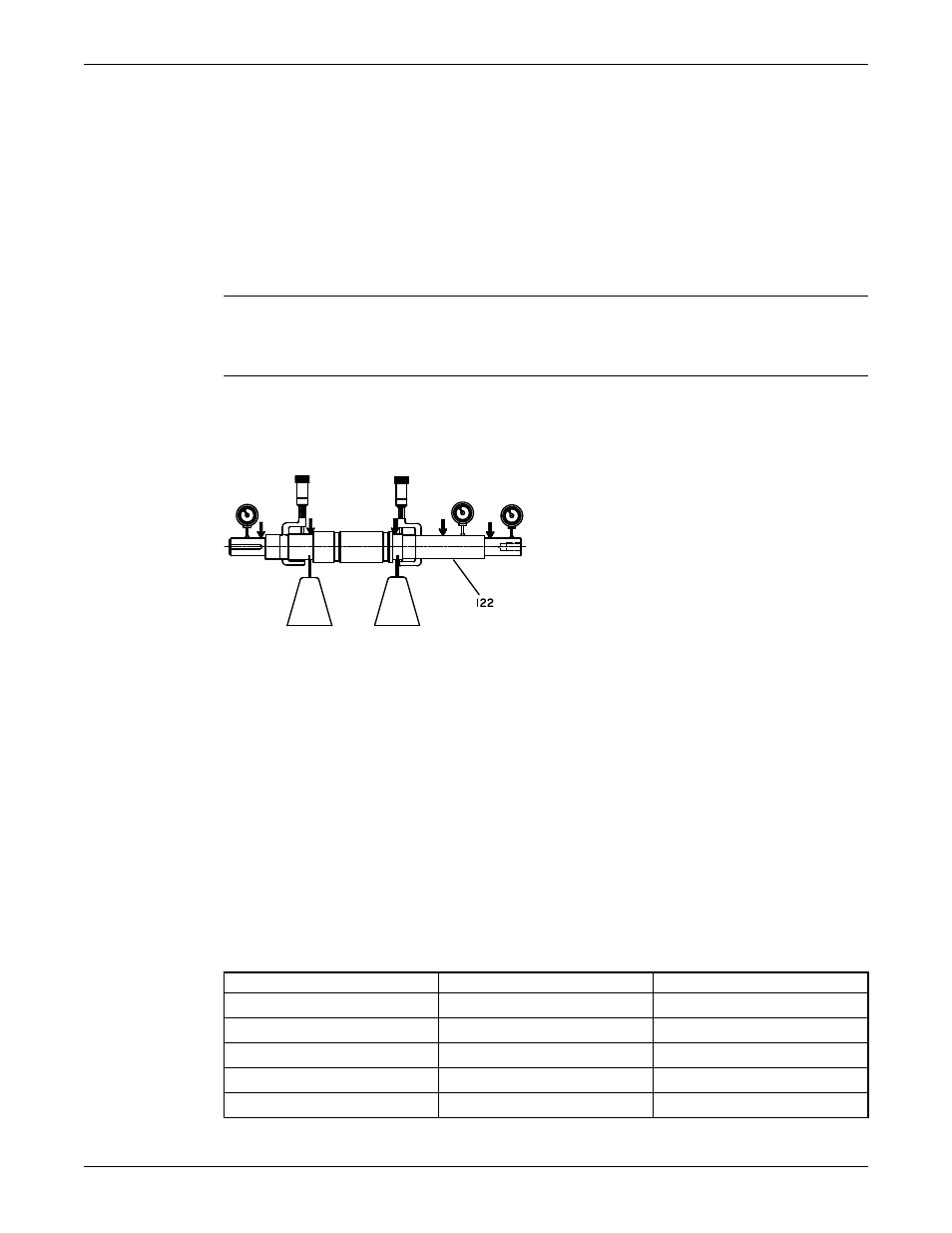

Prüfen Sie die Wellenoberfläche auf Schäden, insbesondere in den Bereichen, die in der folgenden
Abbildung durch Pfeile hervorgehoben sind. Tauschen Sie die Welle aus, wenn sie nicht mehr mit
vertretbarem Aufwand instandgesetzt werden kann.
Lagerprüfung
Zustand der Lager
Lager sollten nicht wiederverwendet werden. Der Zustand der Lager bietet nützliche Informationen
hinsichtlich der Betriebsbedingungen in der Stützschale.
Checkliste
Führen Sie bei der Überprüfung der Lager folgende Schritte durch:
• Prüfen Sie die Lager auf Verschmutzungen und Beschädigungen.
• Achten Sie auf die Schmierbedingungen und Schmierrückstände.
• Prüfen Sie bei den·Kugellagern durch drehen, ob diese lose sind oder unrund bzw.·geräuschvoll laufen.
• Untersuchen Sie jegliche Lagerschäden hinsichtlich der Ursache. Ist die Ursache nicht normaler
Verschleiß, beheben Sie das Problem, bevor die Pumpe wieder in Betrieb genommen wird.
Austauschlager
Als Austauschlager müssen die in dieser Tabelle angegebenen oder vergleichbaren Lager verwendet werden.
Tabelle 6: 3700-Lager nach SKF- / MRC-Bezeichnung
Gruppe
Radial (innen)
Axial (außen)
SA
6210 C3
7310 BEGAM
MA
6211 C3
7311 BEGAM
SX
6212 C3
7312 BEGAM
MX, LA
6213 C3
7312 BEGAM
LX, XLA
6215 C3
7313 BEGAM
Wartung (fortgesetzt)
Modell 3700, API 610 10. Ausgabe / ISO 13709 Montage-, Betriebs- und Wartungshandbuch
