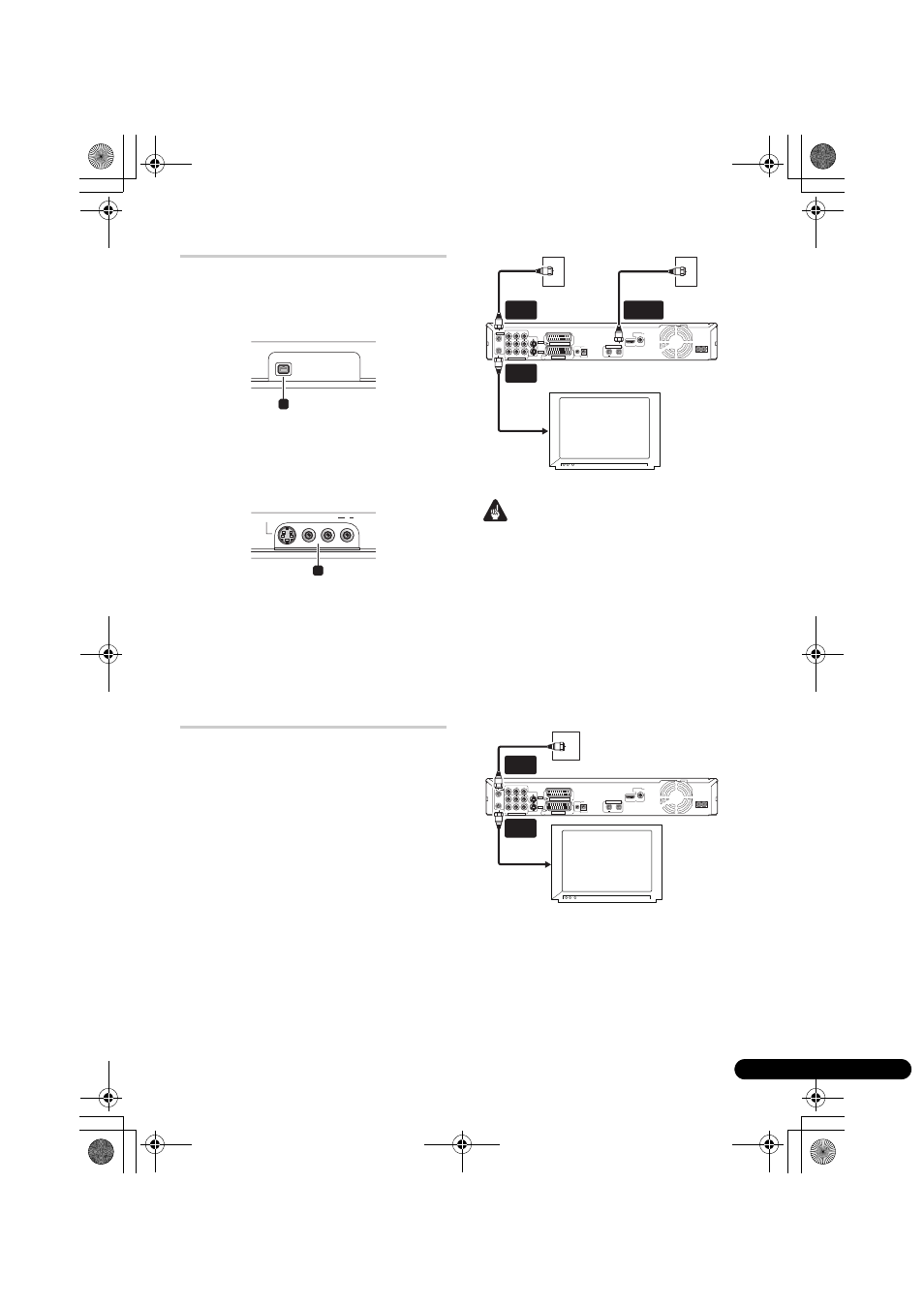

Anschlüsse an der Frontplatte
Weitere Anschlüsse sind hinter der Klappe auf
der Frontklappe verborgen.
Linke Seite:
13 DV IN
i.LINK DV-Eingang für den Anschluss eines
DV-Camcorders.
Rechte Seite:
14 INPUT 2
Audio-/Videoeingang (Stereo-Analog-Audio;
Composite- und S-Video), besonders geeignet
für Camcorder, Spielkonsolen, tragbare
Audiogeräte usw.
Anschluss einer
Fernsehantenne
Dieser Recorder hat separat eingebaute TV-
Tuner für terrestrische digitale und
terrestrische analoge Fernsehsendungen.
Können Sie bereits jetzt digitale Sendungen
empfangen, so verwenden Sie eines der
mitgelieferten HF-Antennenkabel, um eine
Antenne (entweder einen Wand-
Antennenausgang oder eine Zimmerantenne)
mit dem ANTENNA (DIGITAL) IN-Anschluss
zu verbinden. Anschließend verbinden Sie das
andere mitgelieferte HF-Antennenkabel zum
Anschließen einer Antenne mit dem
ANTENNA IN (RF IN)-Anschluss. Verbinden
Sie zuletzt den Recorder vom ANTENNA OUT-
Anschluss mit dem Fernsehgerät.
Wichtig
• Wenn nur ein Antennenausgang
vorhanden ist, verwenden Sie eine
Teilerschaltung.
• Schließen Sie nicht eine Komponente, die
Analogsignale empfangen kann, an den
ANTENNA (DIGITAL) OUT-Anschluss an.
Können Sie noch keine terrestrischen digitalen
Dienste empfangen, so verbinden Sie mit
einem der mitgelieferten HF-Antennenkabel
den Antennenausgang mit dem ANTENNA IN
(RF IN)-Anschluss. Schließen danach den
Recorder vom ANTENNA OUT-Anschluss an
Ihr Fernsehgerät an.
Wir empfehlen dringend, eine Außenantenne
zur besseren Bildübertragungsqualität zu
verwenden.
Wenn Sie dagegen eine Innenantenne
verwenden wollen, nehmen Sie nur eine mit
einem Signalverstärker mit einer Nennleistung
von 5 V, 30 mA und stellen Aerial Power auf On
im Menü Initial Setup (siehe Seite 124).
DV IN
13
INPUT 2
VIDEO
S-VIDEO
L(MONO)
R
AUDIO
14
Wand-Antennenausgang oder
Zimmerantenne
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
ANTENNA
IN (RF IN)
ANTENNA
(DIGITAL) IN
ANTENNA
OUT
Fernsehgerät
Antennen-Wandausgang
Zum Antenneneingang
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
Fernsehgerät
Antennen-Wandausgang
Zum Antenneneingang
ANTENNA
IN (RF IN)
ANTENNA
OUT
