Eingänge/Ausgänge
Antenne
. . . . . . . . . . . . . . . . . . . . 75
Ω IEC 169-2 Anschluss für
VHF/UHF Eingang/Ausgang (analog)
. . . . . . . . . . . . . . . . . . . . 75
Ω IEC 169-2 Anschluss für
VHF/UHF Eingang/Ausgang (digital)
Videoeingang . . .AV2 (Eingang 1), Eingang 2 (vorne),
Eingang 3 (hinten)
Eingangspegel. . . . . . . . . . . . . . . . . . . . . . . 1 Vss (75
Ω)
Buchsen . . . . . . . . . . . . . . . . . . AV-Buchse (Eingang 1),
Cinchbuchse (Eingang 2, Eingang 3)
Videoausgang . . . . . . . . . . . . . . . . . . . . AV1, Ausgang
Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . 1 Vss (75
Ω)
Buchsen . . . . . . . . . . . . . . . . . . . . . . . .AV-Buchse (AV1),
Cinchbuchse (Ausgang)
S-Videoeingang . . . . . . . . . . . . . . . . .AV2 (Eingang 1),
Eingang 2 (vorne), Eingang 3 (hinten)
Y (Luminanz) - Eingangspegel . . . . . . . . . . 1 Vss (75
Ω)
C (Farbe) - Eingangspegel . . . . . . . . . . 300 mVss (75
Ω)
Buchsen . . . . . . . . . . . . . . . . . . AV-Buchse (Eingang 1),
4-polig Mini-DIN (Eingang 2, Eingang 3)
S-Videoausgang . . . . . . . . . . . . . . . . . . . AV1, Ausgang
Y (Luminanz) - Ausgangspegel . . . . . . . . . 1 Vss (75
Ω)
C (Farbe) - Ausgangspegel . . . . . . . . . . 300 mVss (75
Ω)
Buchsen . . . . . . . . . . . . . . . . . . . . . . . .AV-Buchse (AV1),
4-polig Mini-DIN (Ausgang)
Komponenten-Videoausgang
Ausgangspegel . . . . . . . . . . . . . . . . . . . Y: 1,0 Vss (75
Ω)
P
B
, P
R
: 0,7 Vss (75
Ω)
Buchsen . . . . . . . . . . . . . . . . . . . . . . . . . Cinchbuchsen
RGB-Eingang . . . . . . . . . . . . . . . . . . . AV2 (Eingang 1)
Eingangspegel. . . . . . . . . . . . . . . . . . . . . . 0,7 Vss (75
Ω)
Buchsen . . . . . . . . . . . . . . . . . . . AV-Buchse (Eingang 1)
RGB-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . AV1
Ausgangspegel . . . . . . . . . . . . . . . . . . . . . 0,7 Vss (75
Ω)
Buchsen . . . . . . . . . . . . . . . . . . . . . . . . AV-Buchse (AV1)
Audioeingang. . . . . . . . . . . . . . . . . . .AV2 (Eingang 1),
Eingang 2 (vorne), Eingang 3 (hinten) L/R
Während Audioeingabe . . . . . . . . . . . . . . . . . . . 2 V rms
(Eingangsimpedanz: mehr als 22 k
Ω)
Buchsen . . . . . . . . . . . . . . . . . . AV-Buchse (Eingang 1),
Cinchbuchsen (Eingang 2)
Audioausgang . . . . . . . . . . . . . . . . . . . . AV1, Ausgang
Während Audioausgabe. . . . . . . . . . . . . . . . . . . 2 V rms
(Ausgangsimpedanz: weniger als 1,5 k
Ω)
Buchsen . . . . . . . . . . . . . . . . . . . . . . . .AV-Buchse (AV1),
Cinchbuchsen (Ausgang)
Steuereingang . . . . . . . . . . . . . . . . . . . . . . Minibuchse
Digitale Audioausgabe . . . . . . . . . . . . . . . . . . .Koaxial
G-LINK™ . . . . . . . . . . . . . . . . . . . . . . . . . . . Minibuchse
Common Interface. . . . . . . . . . . . . . . . . . . . CA-Modul
DV-Eingang . . . . . . . . . . . . . . . . . . . . . .4-polig (vorne)
(i.LINK/IEEE 1394-Standard)
HDMI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-polige

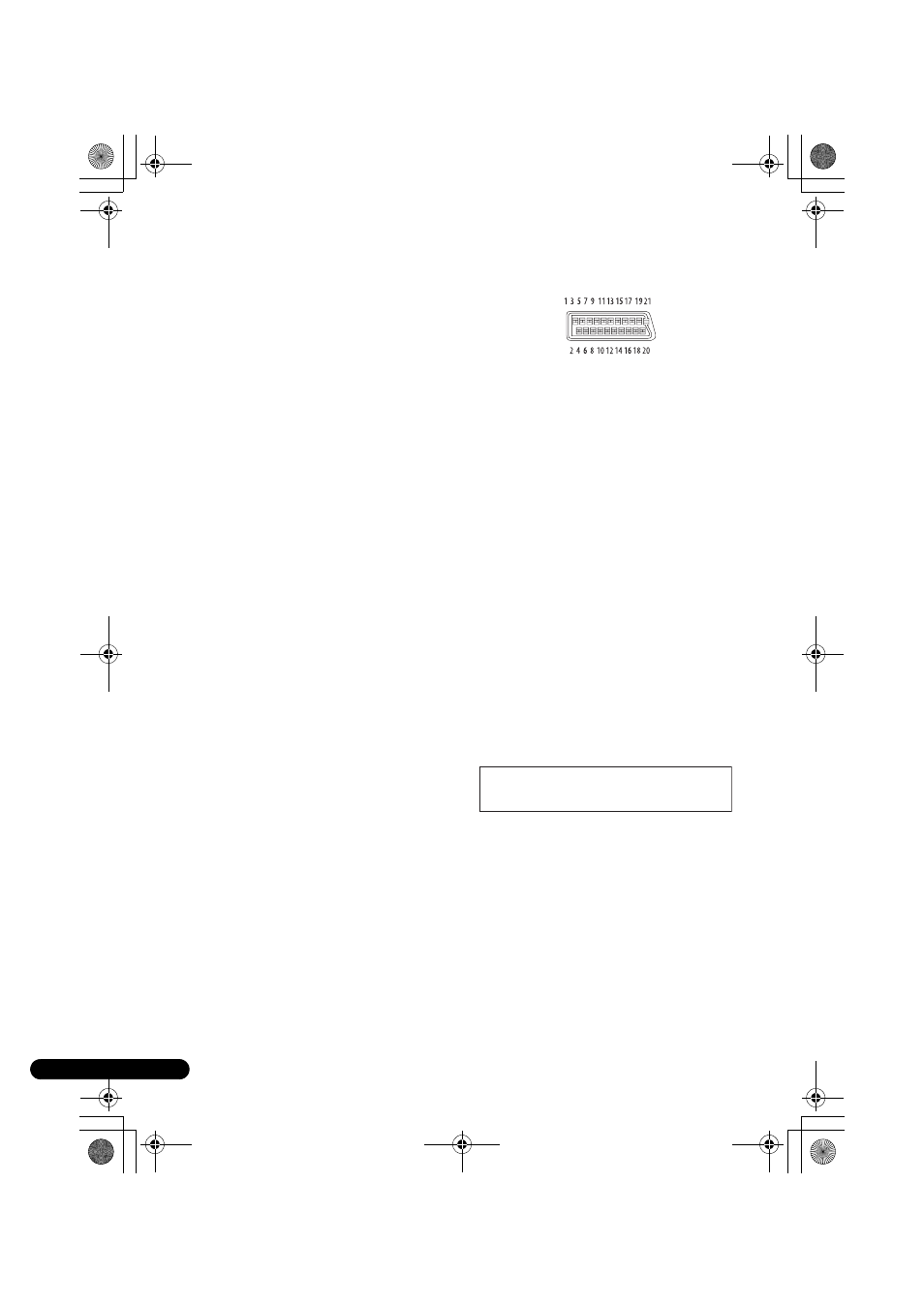

AV-Buchsen (21-polige Stiftbelegung)
AV-Eingang/Ausgang . . . . . . . . . . . .21-polige Buchse
Diese Buchse liefert die Video- und Audiosignale an
einen kompatiblen Farbfernseher oder Monitor.
Stift-Nr.
AV1 (RGB)-TV / AV2 (INPUT 1/DECODER)
1 . . . . . . . . Audio 2/R Ausgang / Audio 2/R Ausgang
2 . . . . . . . . . . . . . . . . . . . . . . . . – / Audio 2/R Eingang
11 . . . . . . . . . . . . . . . . . . . . . . G-Ausgang / G-Eingang
3 . . . . . . . . . Audio 1/L-Ausgang / Audio 1/L-Ausgang
6 . . . . . . . . . . . . . . . . . . . . . . . . . – / Audio 1/L-Eingang
15 . . . . . . . . . R- oder C-Ausgang / R- oder C-Eingang
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ERDE
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ERDE
7 . . . . . . . . . . . . . . . . . . . . . . . B-Ausgang / B-Eingang
19 . . Videoausgang oder Y-Ausgang / Videoausgang
20 . . . . . . . . . . . . . . . . . . . . . – / Video- oder Y-Eingang
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Status
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ERDE
Mitgeliefertes Zubehör
Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Trockenzellen (AA/R6P) . . . . . . . . . . . . . . . . . . . . . . . 2
Audio/Video-Kabel (rot/weiß/gelb) . . . . . . . . . . . . . . 1
G-LINK™-Kabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
HF-Antennenkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Netzkabel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Bedienungsanleitung
Garantiekarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Hinweis: Aus Gründen der Produktverbesserung
behalten wir uns das Recht vor, die technischen Daten
und das Design dieses Geräts ohne vorherige
Ankündigung zu ändern.
