19
Ge
• Bei diesem Anschlussverfahren ist es
nicht möglich, ein Fernsehprogramm
anzuschauen und gleichzeitig ein anderes
aufzuzeichnen.
1 Schließen Sie das Kabel von der
Antennen-/Kabelfernsehbuchse an den
Antenneneingang Ihres Videorecorders/
Satellitenreceivers/Kabeltuners an.
2
Verbinden Sie Ihren Decoder über ein
SCART-Kabel (nicht mitgeliefert) mit Ihrem
Videorecorder/Satellitenreceiver/
Kabeltuner.
Ausführlichere Angaben entnehmen Sie bitte
der Bedienungsanleitung Ihres Decoders.
3
Verbinden Sie Ihren Videorecorder/
Satellitenreceiver/Kabeltuner über ein
SCART-Kabel mit der AV-Buchse AV2
(INPUT 1/DECODER) dieses Recorders.
4
Verbinden Sie die AV-Buchse AV1
(RGB)-TV über ein SCART-Kabel mit Ihrem
Fernsehgerät.

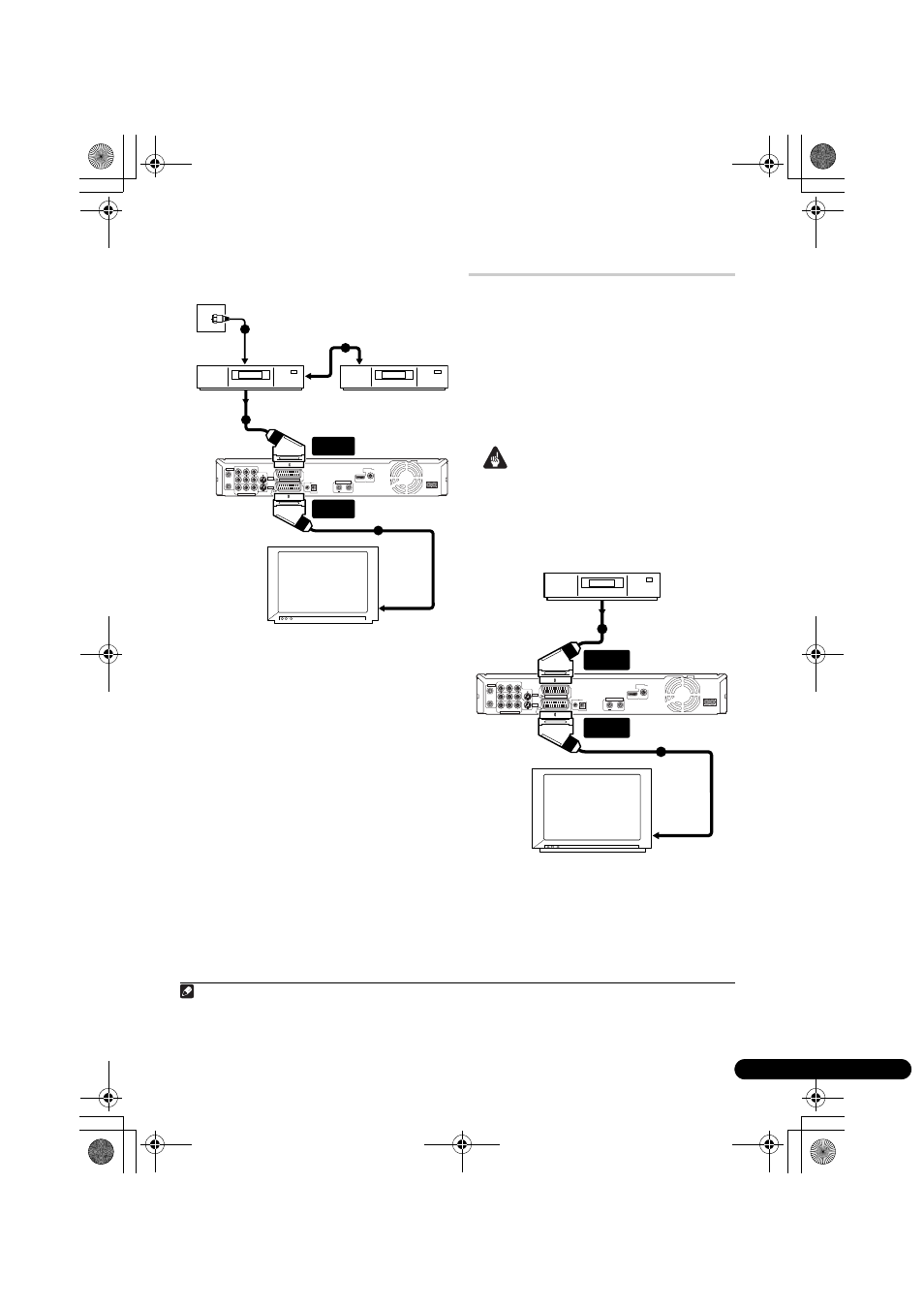

Anschluss eines externen
Decoders (2)
Wenn Sie nur einen Decoder besitzen,
schließen Sie diesen und Ihr Fernsehgerät
gemäß der Beschreibung auf dieser Seite an
den Recorder an.
1
Das auf dieser Seite beschriebene
Anschlussverfahren ermöglicht Folgendes:
• Aufzeichnung gescrambelter
Fernsehsendungen, die mit dem
eingebauten analogen TV-Tuner des
Recorders empfangen werden.
Wichtig
• Schließen Sie diesen Recorder nicht ‘über’
Ihren Videorecorder, Satellitenreceiver
oder Kabeltuner an. Schließen Sie jede
Komponente stets direkt an Ihr
Fernsehgerät oder Ihren AV-Verstärker/
Receiver an.
1 Anschluss der Fernsehantenne an den
Recorder und das Fernsehgerät.
Einzelheiten finden Sie unter Anschluss einer
Fernsehantenne auf Seite 15.
AC IN
DIGITAL AUDIO OUT
COAXIAL HDMI OUT
CONTROL
G-LINK IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO AUDIO L R
INPUT 3
COMPONENT VIDEO OUT Y P B P R
ANTENNA
IN
OUT
ANTENNA(DIGITAL) IN OUT
5 V 30 mA
OUTPUT
Fernsehgerät
Antennen-/
Kabelfernseh-Anschluss
Videorecorder/
Satellitenreceiver/Kabeltuner Decoder
1
2
3
4
Von SCART
AV-Anschluss
Zum SCART
AV-Anschluss
SCART
AV-Anschluss
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
Zum Antenneneingang
Hinweis
1 Um dieses Anschlussverfahren zu benutzen, müssen Sie die folgenden Einstellungen im Menü ‘Initial Setup’
durchführen:
• Setzen Sie AV2/L1 In im Menü Initial Setup auf Decoder (siehe AV2/L1 In auf Seite 127).
• Setzen Sie Decoder für gescrambelte Kanäle auf dem Bildschirm Manual CH Setting auf On (siehe Manual CH
Setting auf Seite 125).
AC IN
DIGITAL AUDIO OUT
COAXIAL HDMI OUT
CONTROL
G-LINK IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO AUDIO L R
INPUT 3
COMPONENT VIDEO OUT Y P B P R
ANTENNA
IN
OUT
ANTENNA(DIGITAL) IN OUT
5 V 30 mA
OUTPUT
Fernsehgerät
Decoder
2
3
Von SCART
AV-Anschluss
Zum SCART
AV-Anschluss
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
