Im Innern des Computers

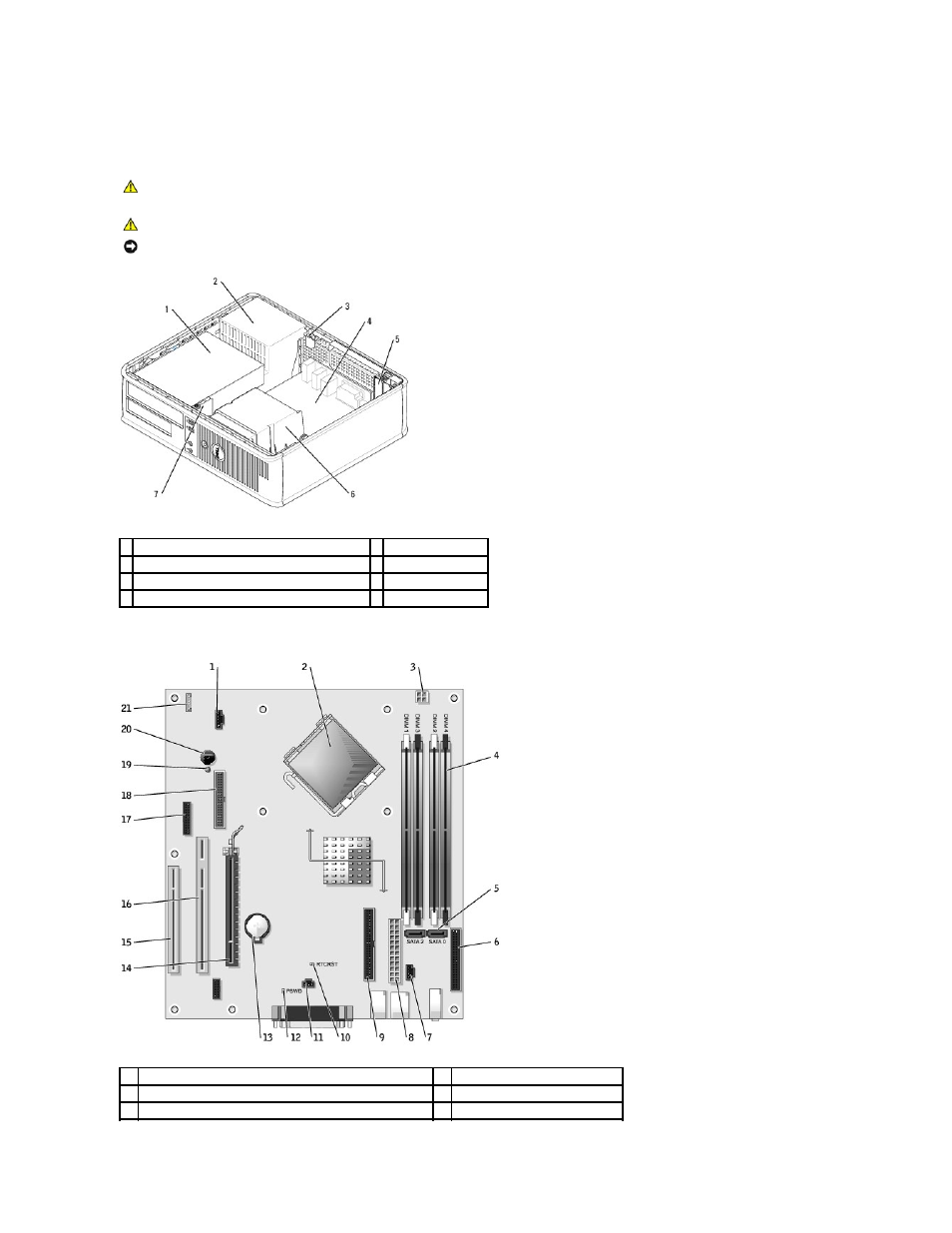

Komponenten der Systemplatine
VORSICHT:
Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im
Produktinformationshandbuch.
VORSICHT:
Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.
HINWEIS:
Gehen Sie beim Öffnen der Computerabdeckung sehr vorsichtig vor, um nicht versehentlich Kabelverbindungen der Systemplatine zu
trennen.
1 Laufwerkschacht (CD/DVD, Diskette und Festplatte) 5 Kartensteckplätze
2 Netzteil
6 Kühlkörperbaugruppe
3 Gehäuseeingriffschalter
7 Vordere E/A-Leiste
4 Systemplatine
1
Lüfteranschluss (FAN)
12 Kennwort-Jumper (PSWD)
2
Mikroprozessoranschluss (CPU)
13 Batteriehalterung (BATTERY)
3
Netzanschluss (12VPOWER)
14 PCI-Express x16-Anschluss (SLOT1)
